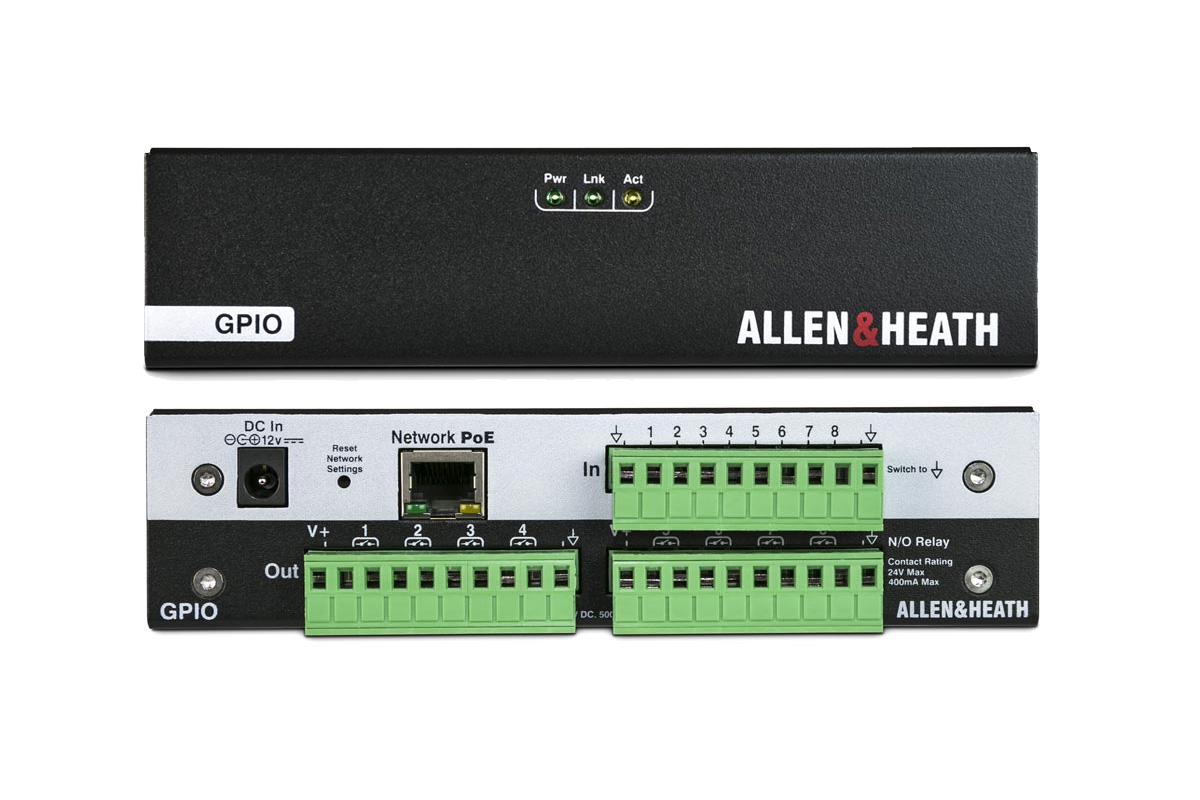

Allen & Heath GPIO – ohjausliitäntä, 8 tuloa ja 8 relelähtöä

Allen & Heath GPIO on yleiskäyttöinen tulo- ja lähtöliitäntä (general purpose I/O), jolla AHM-prosessori tai dLive- tai Avantis-järjestelmä integroidaan muiden valmistajien laitteisiin. Valmistajan mukaan tyypillisiä käyttökohteita ovat hälytysmykistys, on air -valot ja teatteriautomaatio. LHE:n vanhassa nimessä tuote on GPIO/X.

Liitäntä kytketään Cat5-kaapelilla dLive Surfaceen tai MixRackiin, Avantis-mikseriin tai AHM-prosessoriin, ja järjestelmään voi lisätä enintään 8 GPIO-yksikköä. Tulojen ja lähtöjen toiminnot määritetään AHM System Managerilla, dLive Directorilla (PC tai Mac) tai suoraan Avantis-mikseristä tai dLive Surfacesta.

Tärkeimmät ominaisuudet

• 8 optoeristettyä tuloa (kytkentä maahan)
• 8 relelähtöä: 7 avautuvaa (N/O) ja 1 valittavasti N/O tai N/C, enintään 24 V / 400 mA
• 2 × +10 V DC -lähtö, yhteensä enintään 500 mA
• Phoenix-liittimet
• Virta PoE:sta (IEEE 802.3af) tai 12 V DC -virtalähteestä
• Vapaasti sijoitettava tai räkkiin (1U, puolen räkin levyinen), 171 × 203 × 43 mm, 1,2 kg

Yhteensopivuus

Valmistajan mukaan GPIO toimii AHM-, dLive– ja Avantis-järjestelmien kanssa. Samojen järjestelmien ohjaukseen sopivat myös IP-sarjan ohjaimet ja Custom Control -paneelit.

Lisävarusteet

FULLU-RK19-räkkisarjalla GPIO asennetaan 19″ räkkiin. Samaan räkkiyksikköön mahtuu kaksi GPIO:ta tai GPIO ja DX Hub.

Usein kysyttyä

Toimiiko GPIO SQ- tai Qu-mikserin kanssa?

Valmistajan GPIO-sivu mainitsee yhteensopiviksi vain AHM-, dLive- ja Avantis-järjestelmät.

Montako GPIO-yksikköä järjestelmässä voi olla?

Valmistajan mukaan enintään 8.

Tarvitseeko GPIO erillisen virtalähteen?

Ei välttämättä. GPIO saa virtansa PoE:sta (802.3af) tai mukana tulevasta 12 V DC -virtalähteestä.
