Digitaaliset lavarasiat ja I/O-laajentimet – Allen & Heath

Allen & Heathin Everything I/O -lavarasiat eli stageboxit tuovat mikrofonitulot ja lähdöt lavalle tai asennuskohteeseen yhdellä verkkokaapelilla.

Allen & Heath -lavarasiat liitäntätavan mukaan

Liitäntä Tuotteet Valmistajan mukaan yhteensopiva

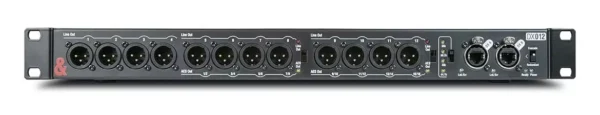

DX (96 kHz) DX168 (16 in / 8 out), DX164-W (seinä, 16/4), DX012 (12 lähtöä), DX88-P (Phoenix, 8/8), DX32 (modulaarinen) dLive, Avantis, SQ/SQ+, Qu, AHM

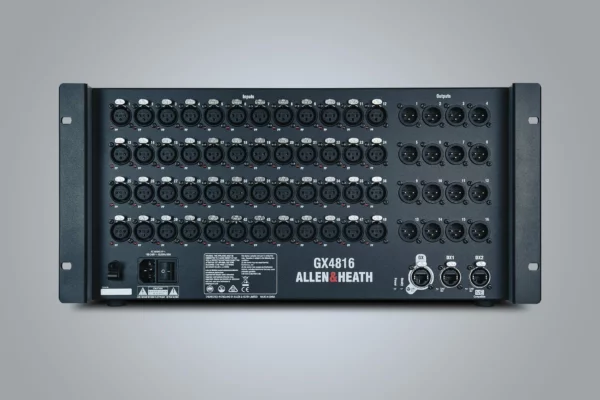

GX (96 kHz) GX4816 (48 in / 16 out) dLive (gigaACE-kortilla), Avantis, SQ/SQ+, Qu, AHM

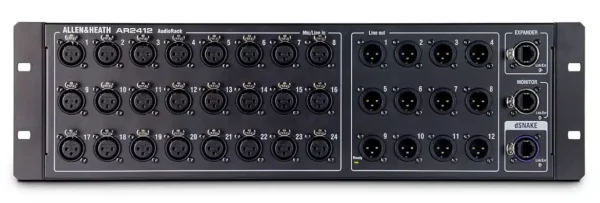

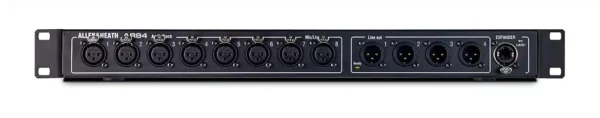

dSNAKE (48 kHz) AR2412 (24/12), AB168 (16/8), AR84 (8/4) Avantis, SQ/SQ+, Qu, AHM (ei dLive)

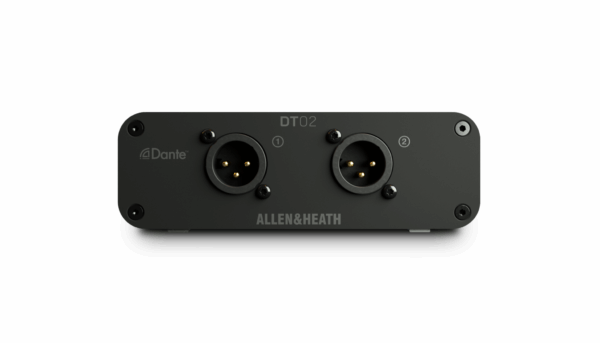

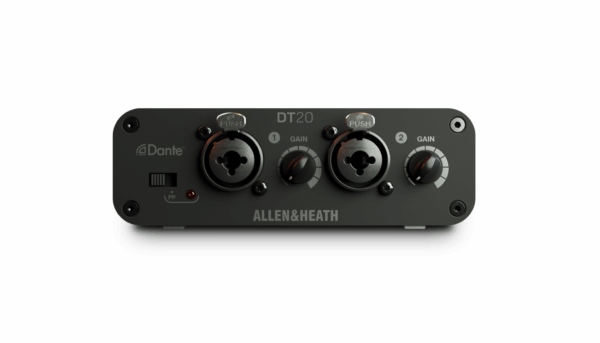

Dante (48/96 kHz) DT168 (16/8), DT164-W (seinä, 16/4), DT20, DT02, DT22-M, DT20-M, DT02-M Allen & Heath -mikserit, joissa on Dante-liitäntä (DT168 myös muiden valmistajien Dante-verkot)

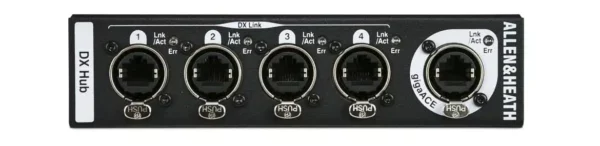

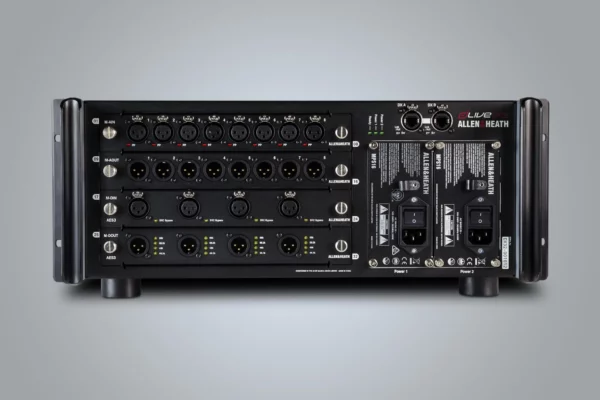

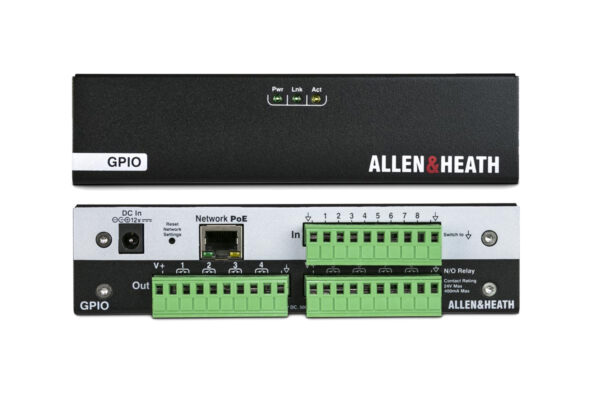

DX Hub on keskitin, jolla yhteen runkokaapeliin voi liittää enintään 8 DX-laajenninta. GPIO liittää AHM-prosessorin tai dLive- ja Avantis-järjestelmän muihin laitteisiin, esimerkiksi hälytysmykistykseen tai on-air-valoihin. DX32:n tulo- ja lähtömoduulit ovat kategoriassa Premium-etuasteet.

Tarvikkeet

  • AB168 Rack Mount Kit: räkkikorvat AB168:lle, valmistajan resurssisivun mukaan myös DX168:lle.

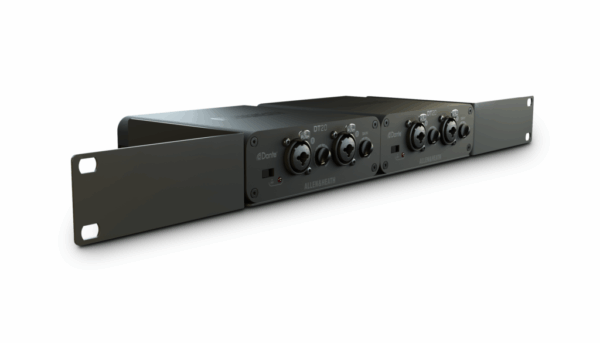

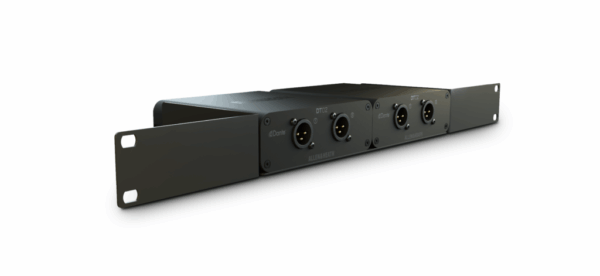

  • DT-RK19: yksi tai kaksi DT20-, DT02- tai DT22-yksikköä 1U-räkkitilaan. DT-SMK: pinta-asennuskorvat DT02:lle ja DT20:lle.
  • FULLU-RK19: DX Hubin ja GPIO:n räkkisarja. DX012-RK: vaihtoehtoiset räkkikorvat DX012:lle.
  • AP9932: pehmustettu kantolaukku lavarasialle.

Näin valitset lavarasian

  • Mikserin mukaan: dLiveen sopivat DX-, GX- (gigaACE-kortilla) ja DT-laajentimet (Dante-kortilla). AR- ja AB-AudioRackit eivät valmistajan mukaan toimi dLiven kanssa.
  • Tulojen määrä: 8 (AR84, DX88-P), 16 (DX168, DT168, AB168, DX164-W, DT164-W), 24 (AR2412) tai 48 (GX4816).

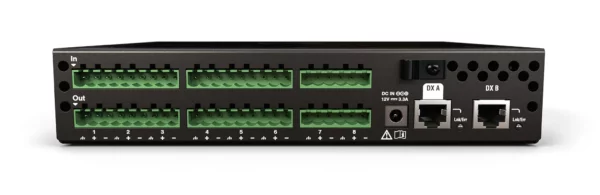

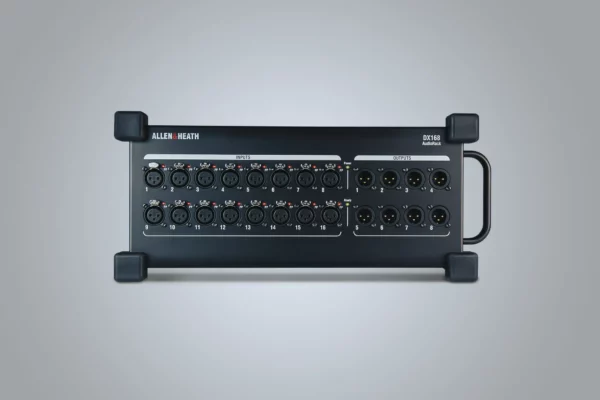

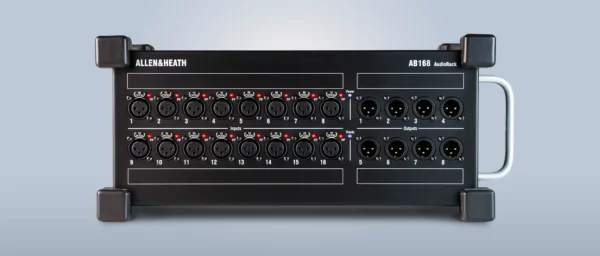

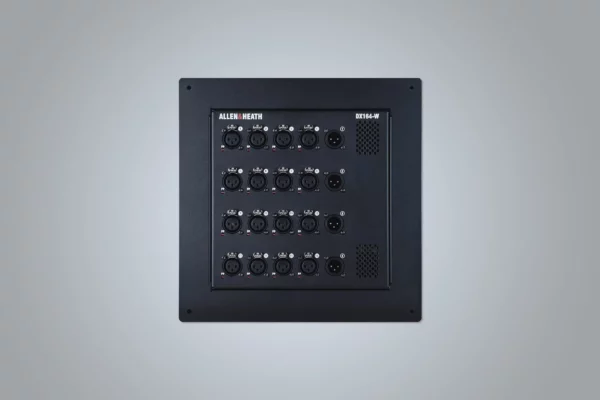

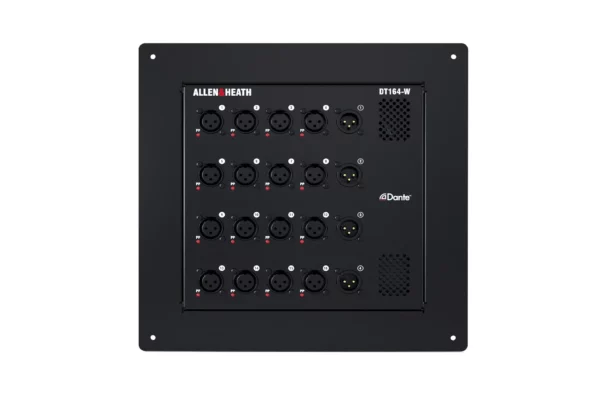

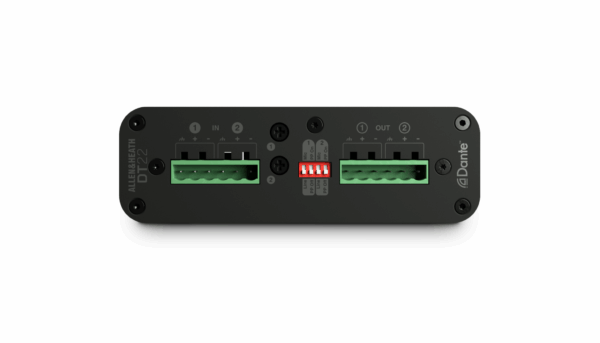

  • Siirrettävä vai kiinteä: DX168 ja AB168 ovat kumipuskurein ja kantokahvalla varustettuja lavarasioita, ja DT168 on kestävä Dante-lavarasia. DX164-W ja DT164-W asennetaan seinään tai lattiakaivoon, DX88-P ja DT22-M Phoenix-liittimineen kiinteisiin asennuksiin.
  • Dante-verkko: DT-laajentimet toimivat Dante-verkossa. Mikseriin tarvitaan Dante-kortti, paitsi Qu-D-malleissa, joissa Dante on sisäänrakennettu.

Usein kysyttyä

Mikä on lavarasia eli stagebox?

Lavarasia on lavalle sijoitettava laite, jossa on mikrofonitulot ja lähdöt. Se muuntaa signaalit digitaalisiksi ja vie ne mikserille yhdellä verkkokaapelilla. Valmistajan mukaan esimerkiksi DX168:n ja GX4816:n kaapeliyhteys voi olla enintään 100 m.

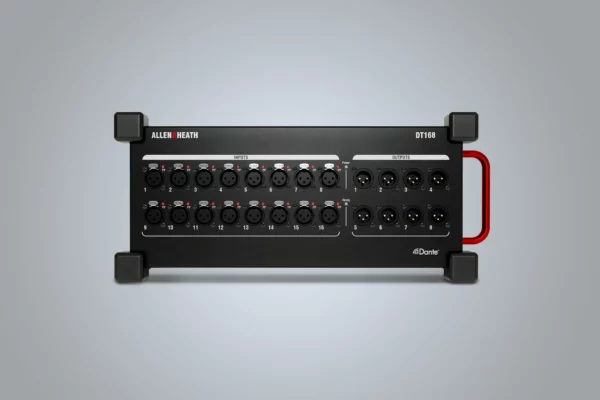

Toimiiko DT168 muiden valmistajien Dante-laitteiden kanssa?

Valmistajan mukaan DT168 toimii Dante-varustelluissa Allen & Heath -järjestelmissä ja kolmannen osapuolen Dante-verkoissa. Koko sarja: Everything I/O.
