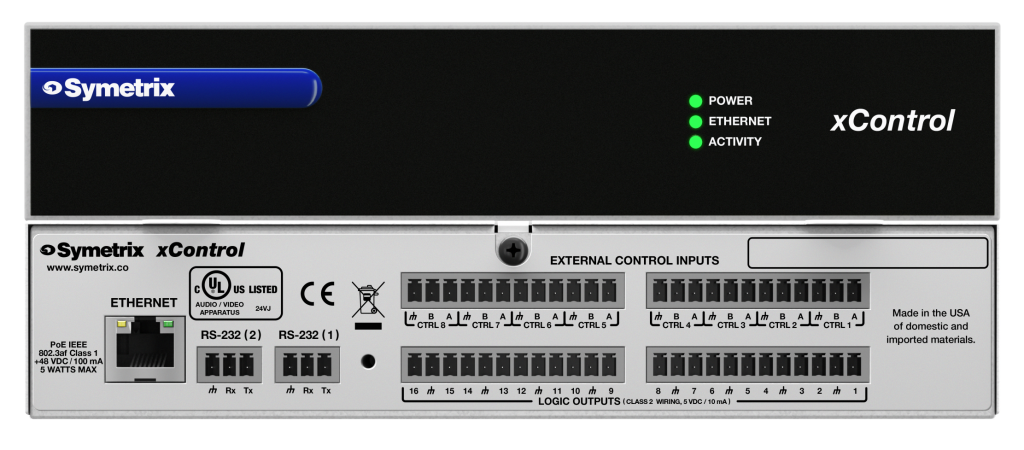

Symetrix xControl – GPIO-laajennin (PoE)

Symetrix xControl on GPIO-laajennin, joka lisää Symetrixin IP-DSP:iden ulkoisen ohjauksen liitäntöjä. Valmistajan mukaan se on erityisen hyödyllinen neuvottelu- ja kuulutusjärjestelmissä, esimerkiksi kun mikrofoneihin lisätään puhepainike (push-to-talk) ja aktiivisuutta näyttävät LEDit.

RS-232-porteilla xControl voi lähettää ja vastaanottaa komentoja kolmannen osapuolen ohjausjärjestelmille ja laitteille, kuten projektoreille, kameroille ja valaistukselle. Useita xControl-laajentimia voi käyttää samassa järjestelmässä.

Tärkeimmät ominaisuudet

• 8 analogista ohjaustuloa; kukin yhdelle potentiometrille tai kahdelle kytkimelle (enintään 8 potentiometriä tai 16 kosketinta)
• 16 logiikkalähtöä LEDeille, ulkoisille releille tai kosketinportteille (enintään 10 mA; ulkoisella jännitteellä enintään 24 V DC ja 50 mA)
• 2 × RS-232 (oletuksena 57,6 kbaud)
• Liittimet 3,81 mm:n riviliittimiä
• Virta PoE:llä (IEEE 802.3af, Class 1, enintään 6 W) kytkimestä tai mukana tulevasta PoE-injektorista
• Puolen räkin levyinen: 1U-räkkihyllyyn tai pinta-asennus kiinnikkeellä

Yhteensopivuus ja lisävarusteet

Valmistajan mukaan xControl laajentaa Prism-, Radius NX– ja Edge-prosessorien sekä D100-DSP-palvelimen ulkoisia ohjausliitäntöjä, ja se ohjelmoidaan Composer-ohjelmistolla. Asennukseen sopivat Symetrix 1U Rack Tray ja 1/2U Surface Mount Bracket. Valmistajan RC-3-pikaoppaassa on esimerkki RC-3-säätimen kytkemisestä xControliin.

Usein kysyttyä

Tarvitseeko xControl PoE-kytkimen?

Ei välttämättä. xControl saa virtansa PoE-kytkimestä tai mukana toimitettavasta PoE-injektorista.

Millaisia potentiometrejä xControliin voi liittää?

Valmistaja suosittelee ulkoisiksi ohjauspotentiometreiksi 10 kΩ:n lineaarisia potentiometrejä. Valmistajan ilmoittama referenssijännite on 3,3 V DC.
