Symetrix ARC -seinäohjaimet

Symetrix ARC (Adaptive Remote Control) -seinäohjaimilla loppukäyttäjä hoitaa Symetrix-DSP-järjestelmän perustoiminnot: äänenvoimakkuuden, lähdevalinnan, esiasetukset, kuulutukset ja tilojen yhdistämisen. Ohjaimet liitetään DSP:hen tavallisella CAT5/6-kaapelilla RS-485-väylän kautta, ja niitä voi yhdistellä vapaasti.

ARC-ohjaimet rinnakkain

Malli Tyyppi Käyttöliittymä Asennus
ARC-3 valikko-ohjain kosketuspinta, OLED 256 × 64, 32 × 32 valikkokohtaa yksiosainen US- tai EU/UK-rasia tai pinta-asennus

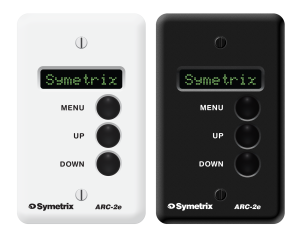

ARC-2e valikko-ohjain 3 painiketta, 8 merkin näyttö, 24 × 16 valikkokohtaa yksiosainen US-rasia

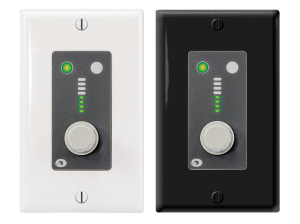

ARC-K1e modulaarinen painettava kiertonuppi, 8 LEDin tasonäyttö yksiosainen US-rasia, Decora

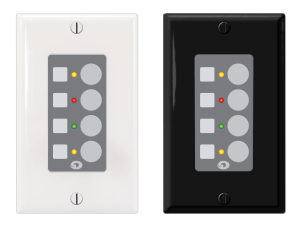

ARC-SW4e modulaarinen 4 ohjelmoitavaa painiketta, kolmiväriset LEDit yksiosainen US-rasia, Decora
ARC-EX4e laajennus 4 painiketta (K1e:hen enintään 4, SW4e:hen enintään 3) yksiosainen US-rasia, kehys erikseen
RC-3 analoginen säädin potentiometri, DSP:n ohjaustuloon yksiosainen US-rasia, Decora
ARC-PSe virta- ja datajakelija 1 tulo, 8 × RJ-45-lähtö puoli räkkiä

Seinäohjaimet ovat saatavana valkoisina ja mustina (ARC-3, ARC-2e, ARC-K1e, ARC-SW4e ja RC-3 mustana). ARC-ohjaimet ketjutetaan kunkin ohjaimen kahden RJ-45-liittimen kautta, ja ohjausparametrit tallentuvat DSP:hen. Valmistajan mukaan kokonaiskaapelipituus DSP:ltä kaukaisimpaan ohjaimeen voi olla enintään 1219 m.

Mihin DSP:ihin ARC-ohjaimet sopivat?

DSP ARC-3 ARC-2e, ARC-K1e, ARC-SW4e, ARC-EX4e, RC-3, ARC-PSe
Prism, Radius NX, Edge kyllä kyllä
Jupiter, Zone Mix 761 ei kyllä

Lähde: valmistajan ARC-sivu ja datalehdet. Avoimen arkkitehtuurin DSP:ssä on valmistajan mukaan ARC-portti, ja ohjaimet määritetään Composer-ohjelmistolla. Jupiterin ja Zone Mix 761:n kanssa ARC-2e, ARC-K1e, ARC-SW4e, ARC-EX4e ja RC-3 määritetään näiden prosessorien omilla sovellusohjelmistoilla. Valmistajan mukaan ARC-3 ei toimi Jupiterin eikä Zone Mix 761:n kanssa.

Näin valitset

  • Monta toimintoa yhdestä paneelista: valikko-ohjain ARC-3 (kosketuspinta, OLED-näyttö, PIN-koodi) tai ARC-2e (painikkeet, toimii myös Jupiterin ja Zone Mixin kanssa).
  • Äänenvoimakkuus: ARC-K1e-kiertonuppi LED-tasonäytöllä.
  • Mykistys, lähteet ja esiasetukset painikkeilla: ARC-SW4e, ja lisää painikkeita ARC-EX4e-moduuleilla.
  • Yksi yksinkertainen säädin ilman väylää: analoginen RC-3 DSP:n ohjaustuloon.
  • Yli neljä ohjainta tai pitkät etäisyydet: lisää ARC-PSe-virta- ja datajakelija.

IP-verkkoon liitettäviä PoE-ohjaimia ovat W-sarjan seinäohjaimet ja T-sarjan kosketusnäytöt. Kaikki ohjaimet löydät ohjainten sivulta.

Usein kysyttyä

Sopivatko ARC-ohjaimet eurooppalaiseen asennusrasiaan?

Valmistajan mukaan ARC-3 voidaan upottaa yksiosaiseen US- tai EU/UK-rasiaan tai asentaa pintaan mukana tulevalla kotelolla. ARC-2e, ARC-K1e, ARC-SW4e, ARC-EX4e ja RC-3 on tarkoitettu yksiosaiseen yhdysvaltalaiseen (US) asennusrasiaan.

Milloin tarvitaan ARC-PSe?

Valmistajan mukaan silloin, kun ARC-ohjaimia on yli neljä tai ne ovat kaukana DSP:stä. ARC-PSe jakaa virran ja datan kahdeksasta RJ-45-lähdöstä tähti-, ketju- tai yhdistelmäkytkentänä.

Mikä ero on ARC-ohjaimilla ja RC-3:lla?

ARC-ohjaimet ovat RS-485-väylään liitettäviä ohjelmoitavia paneeleja, joita voi ketjuttaa. RC-3 on analoginen potentiometri, joka kytketään DSP:n analogiseen ohjaustuloon ja sopii yksinkertaisiin yhden ohjauspisteen kohteisiin.
