Allen & Heath ZEDi-10 – analogimikseri 4×4 USB-äänikortilla

Analogimikseri neljällä mikrofonikanavalla ja 4 in / 4 out USB-äänikortilla. Monokanavissa kolmikaistainen EQ, ja lähdöissä on aux-, efekti- ja monitorilähdöt.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

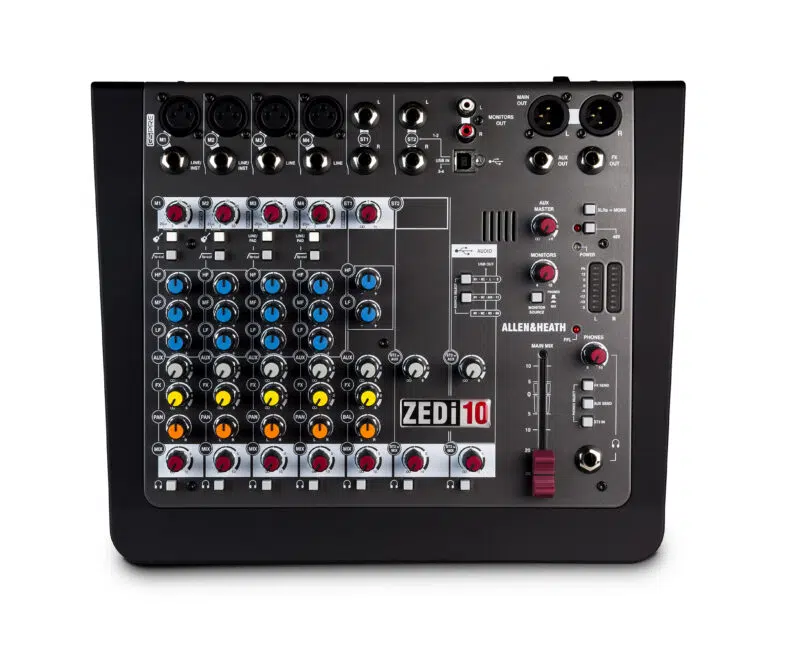

Allen & Heath ZEDi-10 (myös ZEDi10) on analogimikseri, jossa on 4 in / 4 out USB-äänikortti (24-bit/96 kHz). Siinä on neljä mic/line-kanavaa GS-etuasteilla, kaksi Hi-Z-tuloa, kaksi linjatasoista pad-tuloa ja kaksi stereolinjatuloa.

Valmistajan mainitsemia käyttökohteita ovat live-äänentoisto, bändit, pienet tilat ja kotiäänitys. Neljän kanavan USB-liitännällä tietokoneelle voi viedä kaksi erillistä stereosignaalia, esimerkiksi päämiksauksen ja erillisen äänitysmiksauksen.

Tärkeimmät ominaisuudet

USB-äänikortti 4 in / 4 out, 24-bit/96 kHz, class compliant Macille ja iOS-laitteille
4 mic/line-kanavaa (XLR + 6,35 mm), mikrofonivahvistus 6–60 dB
2 kytkettävää Hi-Z-tuloa (kanavat 1–2) ja 2 linjatuloa pad-kytkimellä (kanavat 3–4)
Kolmikaistainen EQ monokanavissa, kaksikaistainen stereokanavissa
Aux-lähetys (pre) ja efektilähetys (post) jokaisella kanavalla
Lähdöt: L/R XLR, aux ja efekti 6,35 mm, stereomonitori RCA ja kuulokkeet
Taajuusvaste 10 Hz – 30 kHz (+0,5/-1 dB)

ZED Compact- ja ZEDi-mallit rinnakkain

Malli	Mic/line-kanavat	Stereotulot	USB-audio	Efektit	Paino
ZED-6	2	2	–	–	1,27 kg
ZED-6FX	2	2	–	kyllä	1,36 kg
ZEDi-8	2	2	2 in / 2 out	–	1,36 kg
ZEDi-10	4	2	4 in / 4 out	–	2,2 kg
ZEDi-10FX	4	2	4 in / 4 out	kyllä	2,31 kg

Sisäisellä efektiprosessorilla varustettu versio on ZEDi-10FX. Pienempi, kahden mikrofonikanavan malli on ZEDi-8.

Usein kysyttyä

Mikä ero on ZEDi-10:llä ja ZEDi-10FX:llä?

ZEDi-10FX:ssä on sisäinen efektiprosessori. Tulot, USB-liitäntä ja lähdöt ovat samat.

Voiko ZEDi-10:llä kuunnella studiomonitoreista?

Voi. Mikserissä on erillinen stereomonitorilähtö RCA-liittimillä.

Näytä valmistajan sivu

Tekniset tiedot

Tyyppi	analoginen mikseri ja USB-äänikortti, 10 kanavaa
Mic/line-kanavat	4 (XLR + 6,35 mm TRS), GS-etuaste
Mikrofonivahvistus	6–60 dB
Hi-Z-tulot	2 (kanavat 1–2), kytkettävät
Linjatulot pad-kytkimellä	2 (kanavat 3–4)
Stereotulot	2 × 6,35 mm (L/R)
USB-audio	4 in / 4 out, 24-bit/96 kHz
EQ	3-kaistainen (monokanavat), 2-kaistainen (stereokanavat)
Lähetykset	1 pre (aux), 1 post (efekti) kanavaa kohden
Lähdöt	L/R XLR, aux ja efekti 6,35 mm, monitori RCA, kuulokkeet 6,35 mm
Phantomsyöttö	48 V, globaali
Virransyöttö	100–240 V AC, 50/60 Hz, enintään 12 W
Mitat (K × L × S)	96,5 × 332,9 × 274,6 mm
Paino	enintään 2,2 kg
