Bose EdgeMax EM180 – kattokaiutin

Kattoon upotettava EdgeMax-kaiutin huoneen reunoille: kompressiodiskantti ja 203 mm:n bassoelementti, leveä 180° × 75° peittokulma, 125 W ja ohitettava 70/100 V -muuntaja.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

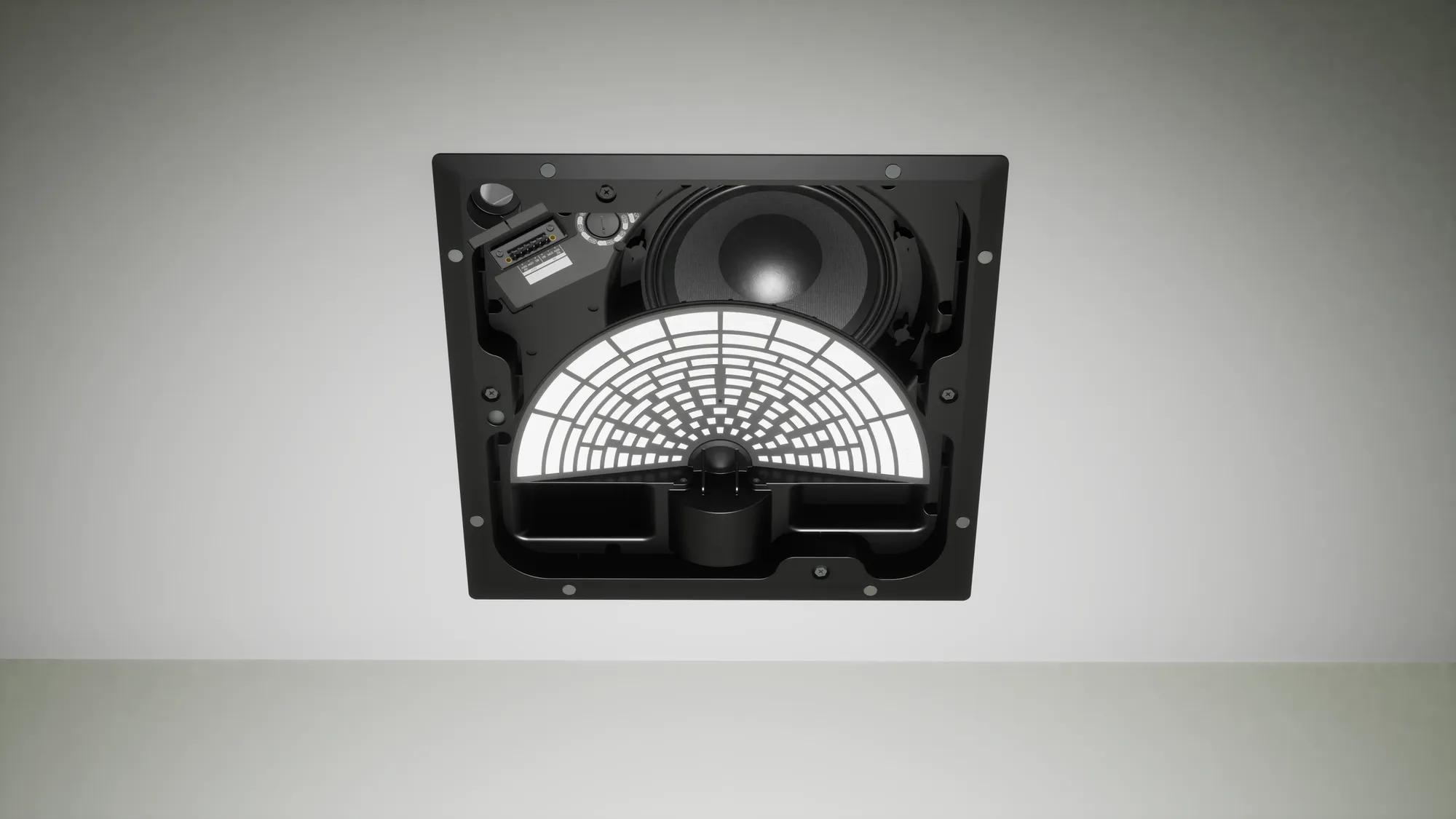

Bose EdgeMax EM180 on kattoon upotettava kaiutin, joka asennetaan huoneen reunalle seinän viereen ja suunnataan kohti huoneen keskustaa. Siinä on kompressiodiskantti, 203 mm:n bassoelementti, 180° × 75° peittokulma ja ohitettava muuntaja 70/100 V -linjakäyttöön.

Valmistajan mukaan patentoitu PhaseGuide-tekniikka suuntaa äänen huoneen reunoilta kohti keskustaa, jolloin kuulijat kuulevat saman äänen sijainnistaan riippumatta ja kaiuttimia tarvitaan vähemmän kuin tavallisia kattokaiuttimia. EM-mallien syvempi kotelo ja 75 asteen pystypeitto on valmistajan mukaan tarkoitettu suurempiin ja korkeampiin tiloihin, joissa tarvitaan suurempaa äänenpainetta, kuten kuntokeskuksiin. Käyttökohteiksi valmistaja mainitsee baarit ja ravintolat, kuntoklubit, majoitustilat, kirkot, esiintymistilat ja liiketilat.

Tärkeimmät ominaisuudet

Kompressiodiskantti (33 mm:n puhekela) ja 203 mm:n bassoelementti, passiivinen 2-tie jakosuodin 1 kHz
Peittokulma 180° × 75°, taajuusalue 45 Hz – 20 kHz (-10 dB)
Maksimi-SPL 114 dB jatkuva / 120 dB huippu, herkkyys 93 dB
Tehonkesto 125 W / 500 W (8 Ω), väliotot 2,5–80 W (70 V) ja 5–80 W (100 V)
Valmistajan mukaan kaiutin hyödyntää seinän läheisyyttä bassotoistossa
QuickHold-jousikiinnitys (4 vartta), 4 turvavaijeripistettä ja magneettikiinnitteinen ritilä, jonka alta väliotot ja johdotus ovat helposti saatavilla
UL 1480A ja UL 2043 (plenum), sisäkäyttöön; valkoinen (lähellä RAL 9003) ja maalattavissa

EdgeMax-mallit rinnakkain

Malli	Peittokulma (V × P)	Asennussyvyys	Bassoelementti	Maksimi-SPL (jatkuva / huippu)	Teho (jatkuva)	Paino
EM90	90° × 75°	236 mm	203 mm	117 / 123 dB	125 W	10,1 kg
EM180	180° × 75°	236 mm	203 mm	114 / 120 dB	125 W	10,1 kg
EM90-LP	90° × 80°	100 mm	133 mm	110 / 116 dB	32 W	7,5 kg
EM180-LP	180° × 80°	100 mm	133 mm	106 / 112 dB	32 W	7,6 kg

Lisävarusteet

Alakattoon asennettaessa EdgeMax Tile -alakattolevy (24 × 24 tuuman ristikko) tai 600 × 600 mm:n malli korvaa kattolevyn, joten olemassa olevia levyjä ei tarvitse leikata. Uudisrakennusten koviin kattoihin on EM90/EM180-asennuspohja (pari), ja tummiin tiloihin musta vaihtoritilä. Valmistaja listaa lisävarusteeksi myös MB210-WR-ulkobassokaiuttimen.

Usein kysyttyä

Mikä ero on EM180:llä ja EM90:llä?

Vaakapeitto. EM180:n 180 asteen peitto on tarkoitettu huoneen reunalle seinän viereen, ja EM90:n 90 asteen peitto valmistajan mukaan nurkkiin.

EM180 vai EM180-LP?

EM180-LP:n asennussyvyys on vain 100 mm ja pystypeitto 80°, joten valmistajan mukaan se sopii mataliin tiloihin ja kohteisiin, joissa katon yläpuolella on vähän tilaa. EM180:ssä on suurempi elementti ja enemmän äänenpainetta.

Voiko EdgeMaxin maalata?

Kyllä. Valkoinen kaiutin ja ritilä ovat valmistajan mukaan maalattavissa. Lisäksi saatavana on musta vaihtoritilä.

Näytä valmistajan sivu

Tekniset tiedot

Elementit	1 × kompressiodiskantti (33 mm puhekela), 1 × 203 mm bassoelementti
Taajuusalue (-10 dB)	45 Hz – 20 kHz
Peittokulma (vaaka × pysty)	180° × 75°
Maksimi-SPL @ 1 m (laskettu)	114 dB jatkuva, 120 dB huippu
Herkkyys (1 W / 1 m)	93 dB
Tehonkesto (jatkuva / huippu)	125 W / 500 W
Impedanssi	8 Ω (muuntaja ohitettuna)
Muuntajan väliotot 70 V	2,5, 5, 10, 20, 40, 80 W, ohitus
Muuntajan väliotot 100 V	5, 10, 20, 40, 80 W, ohitus
Jakotaajuus	1 kHz, passiivinen 2-tie
Suositeltu ylipäästö	55 Hz, vähintään 12 dB/okt
Kattoaukko (P × L × asennussyvyys)	345 × 345 × 236 mm
Kiinnitys	4 QuickHold-jousivartta, 4 M6-turvavaijeripistettä
Käyttöympäristö	sisätilat, UL 1480A, UL 2043 (plenum)
Mitat	takakotelo 339 × 339 × 249 mm, ritilän laippa 390 × 390 × 13 mm
Paino	10,1 kg (kaiutin ja ritilä)
Väri	valkoinen (lähellä RAL 9003), maalattava
Mukana	alakattokannake
Valmistajan tuotekoodi	777189-0220
