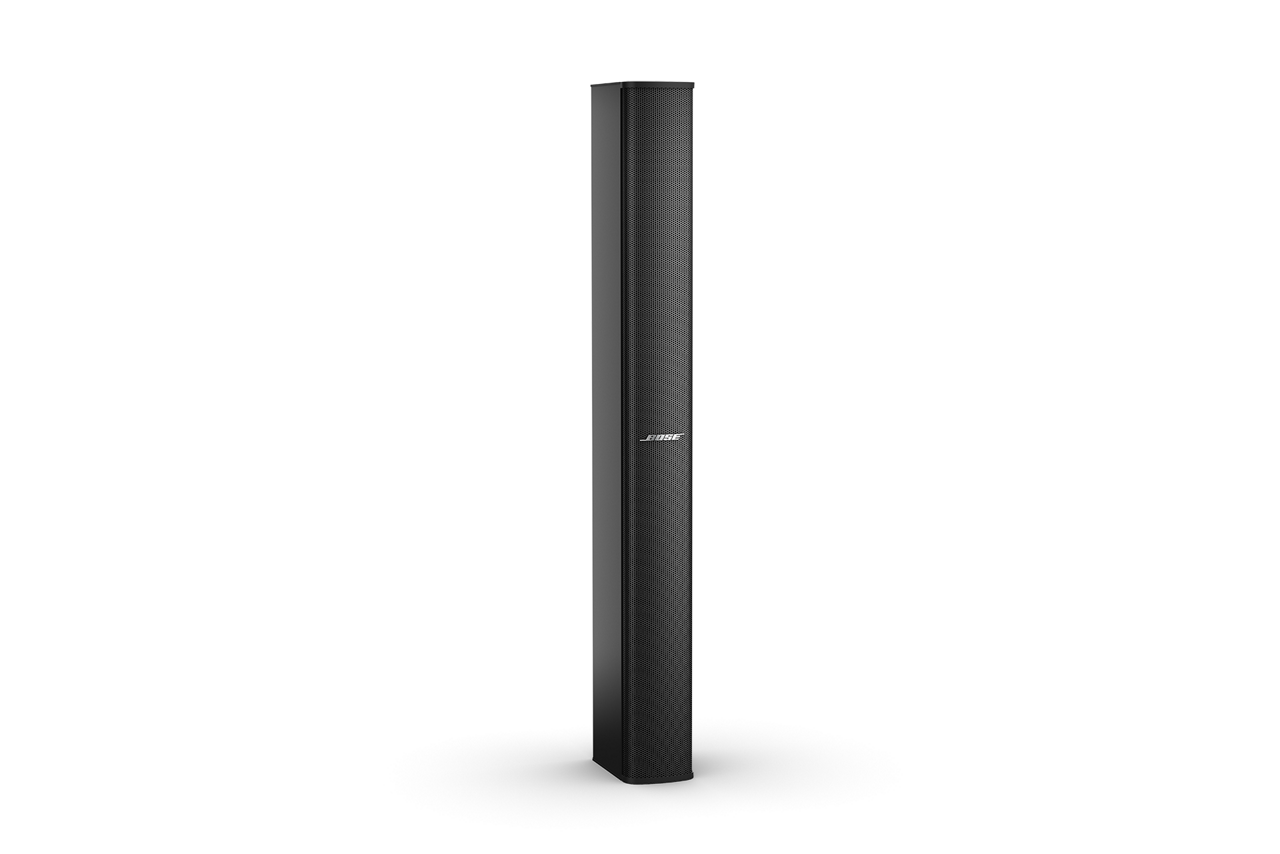

Bose MSA12X – beam-steering-pylväskaiutin, musta

Aktiivinen pylväskaiutin, jonka pystysuuntaista äänikeilaa ohjataan elektronisesti ilman kallistuskiinnikkeitä. Sisäänrakennettu DSP, 600 W:n vahvistus ja Dante-verkkoliitäntä.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

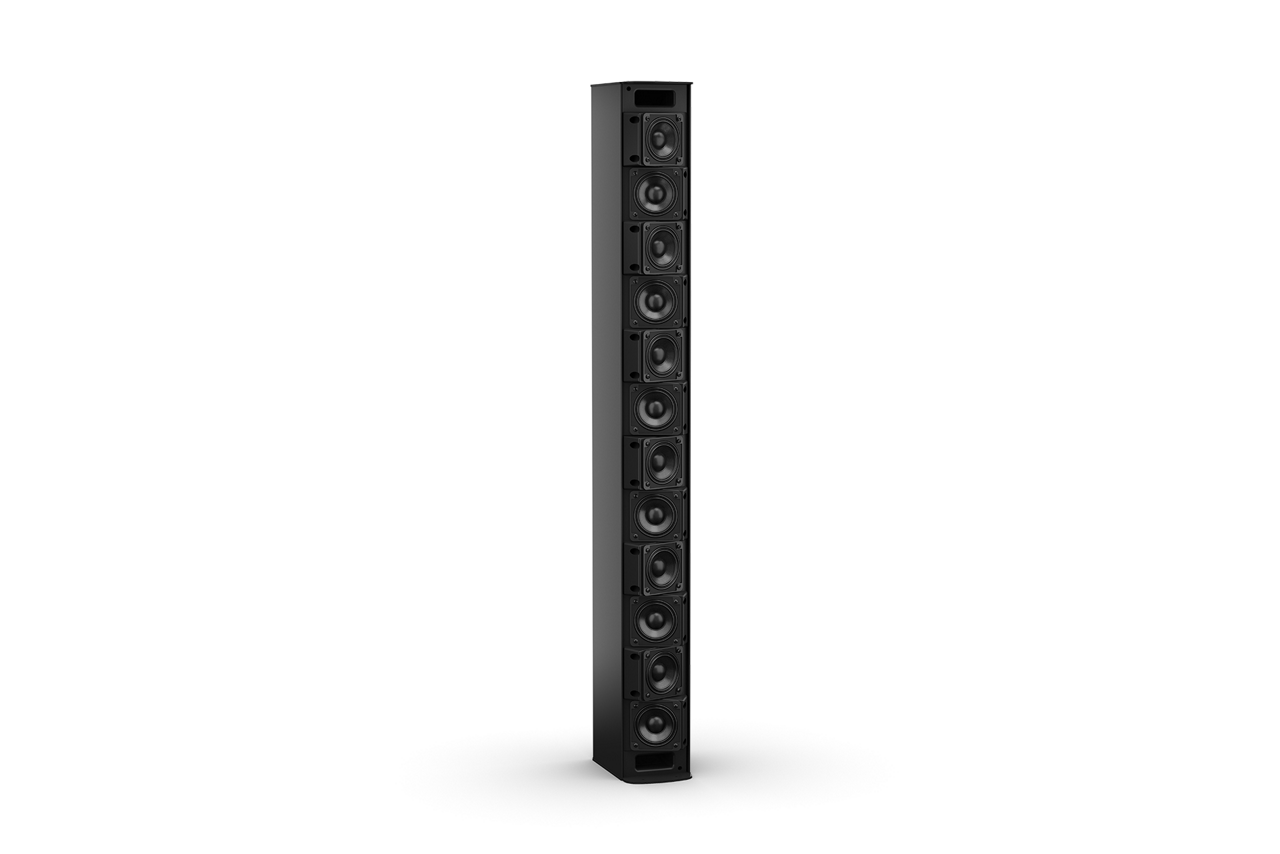

Bose MSA12X on aktiivinen beam-steering-pylväskaiutin, jossa on 12 erikseen vahvistettua ja prosessoitua 57 mm:n elementtiä. Pystysuuntaista äänikeilaa ohjataan elektronisesti, joten valmistajan mukaan kaiutinta ei tarvitse suunnata mekaanisesti eikä kallistuskiinnikkeitä tarvita. Sisäänrakennettu DSP ja 600 W:n (12 × 50 W) vahvistus korvaavat erillisen vahvistimen ja kaiutinprosessorin.

Valmistajan mukaan MSA12X on suunniteltu puheen selkeyteen ja musiikkiin myös akustisesti haastavissa tiloissa. Käyttökohteiksi valmistaja mainitsee kirkot ja uskonnolliset tilat, auditoriot, liikenneterminaalit, neuvotteluhuoneet, luentosalit, museot ja juhlasalit.

Tärkeimmät ominaisuudet

Elektronisesti ohjattava pystysuuntainen äänikeila, joka valmistajan mukaan kattaa koko yleisöalueen ja vähentää selkeyttä heikentäviä kaikuja
Dual-beam: keilan voi jakaa kahteen osaan, esimerkiksi pääsalille ja parvekkeelle
Vaakapeitto 160°, pystypeitto ±30° yhdellä moduulilla ja ±40° kahdella tai kolmella
Modulaarinen: jopa kolme moduulia päällekkäin ilman erikoisosia. Valmistajan mukaan pidempi linja laajentaa peittoa ja parantaa matalien taajuuksien hallintaa.
Dante-verkkoliitäntä (RJ-45) äänelle ja ohjaukselle sekä ControlSpace-integraatio ja beam-esiasetukset. Lisäksi yksi analoginen linjatulo.
Suunnittelu MSA Design Tool -ohjelmalla ja asetukset ControlSpace Designer -ohjelmalla
Taajuusalue 58 Hz – 18 kHz (-10 dB). Kaikki kiinnikkeet ja kytkentäkaapelit kuuluvat toimitukseen.

MA12, MA12EX ja MSA12X rinnakkain

Malli	Tyyppi	Peittokulma (V × P)	Taajuusalue (-10 dB)	Maksimi-SPL (huippu)	Paino
MA12	passiivinen, sisäkäyttö	145° × 20°	100 Hz – 16 kHz	119 dB	8,5 kg
MA12EX	passiivinen, sisä- ja ulkokäyttö (IPX5)	160° × 20°	58 Hz – 16 kHz	118 dB	9,4 kg
MSA12X	aktiivinen beam-steering, 600 W	160° × ±30°	58 Hz – 18 kHz	103 dB	14,5 kg

Peittokulma ja maksimi-SPL yhdellä moduulilla.

Lisävarusteet

Valmistajan mukaan MB210-WR-bassokaiutin ja PowerShareX-vahvistin täydentävät MSA12X:ää, kun bassoa tarvitaan enemmän. Ohjaus ja beam-esiasetusten vaihto tehdään ControlSpace-järjestelmän kautta.

Usein kysyttyä

Tarvitseeko MSA12X erillisen vahvistimen?

Ei. MSA12X:ssä on sisäänrakennettu DSP ja 600 W:n vahvistus (12 kanavaa × 50 W), joten erillistä vahvistinta tai kaiutinprosessoria ei tarvita.

Montako MSA12X-moduulia voi pinota?

Valmistajan mukaan jopa kolme. Pidempi linja laajentaa peittoa, parantaa matalien taajuuksien hallintaa ja dual-beam-toimintoa. Pystypeitto on yhdellä moduulilla ±30° ja kahdella tai kolmella ±40°.

Miten MSA12X kytketään?

Dante-verkkokaapelilla, joka siirtää sekä äänen että ohjauksen, tai analogisesti 3-napaisen Euroblock-linjatulon kautta. Verkkovirta kytketään IEC C14 -liittimeen.

Näytä valmistajan sivu

Tekniset tiedot

Elementit	12 × 57 mm
Vahvistin	12 kanavaa, 600 W (12 × 50 W)
Peittokulma (vaaka × pysty)	160° × ±30° (1 moduuli), 160° × ±40° (2–3 moduulia)
Taajuusalue (-10 dB)	58 Hz – 18 kHz
Maksimi-SPL @ 1 m (laskettu, huippu)	103 dB (1 moduuli), 102 dB (2 moduulia), 101 dB (3 moduulia)
Analoginen tulo	1 × linja, 3-napainen Euroblock 3,81 mm
Tuloherkkyys	0 dBu, +10 dBu, +24 dBu
Verkko	Dante, RJ-45
DSP	48 kHz / 24-bit
Ohjelmisto	ControlSpace Designer (Windows), MSA Design Tool
Virransyöttö	85–264 V AC, 50/60 Hz, IEC C14
Tehonkulutus	25 W lepotila, 275 W enintään
Jäähdytys	passiivinen
Käyttölämpötila	0–40 °C
Kiinnitys	integroidut seinäkiinnikkeet
Kotelo	alumiiniprofiilikyljet, teräspäädyt, jauhemaalattu
EN 54-24	ei
Mitat (K × L × S)	984 × 106 × 206 mm
Paino	14,5 kg
Väri	musta (RAL 9005), maalattavissa
Mukana	kiinnikkeet ja kytkentäkaapelit
Valmistajan tuotekoodi	787856-2110 (EU, 230 V)
