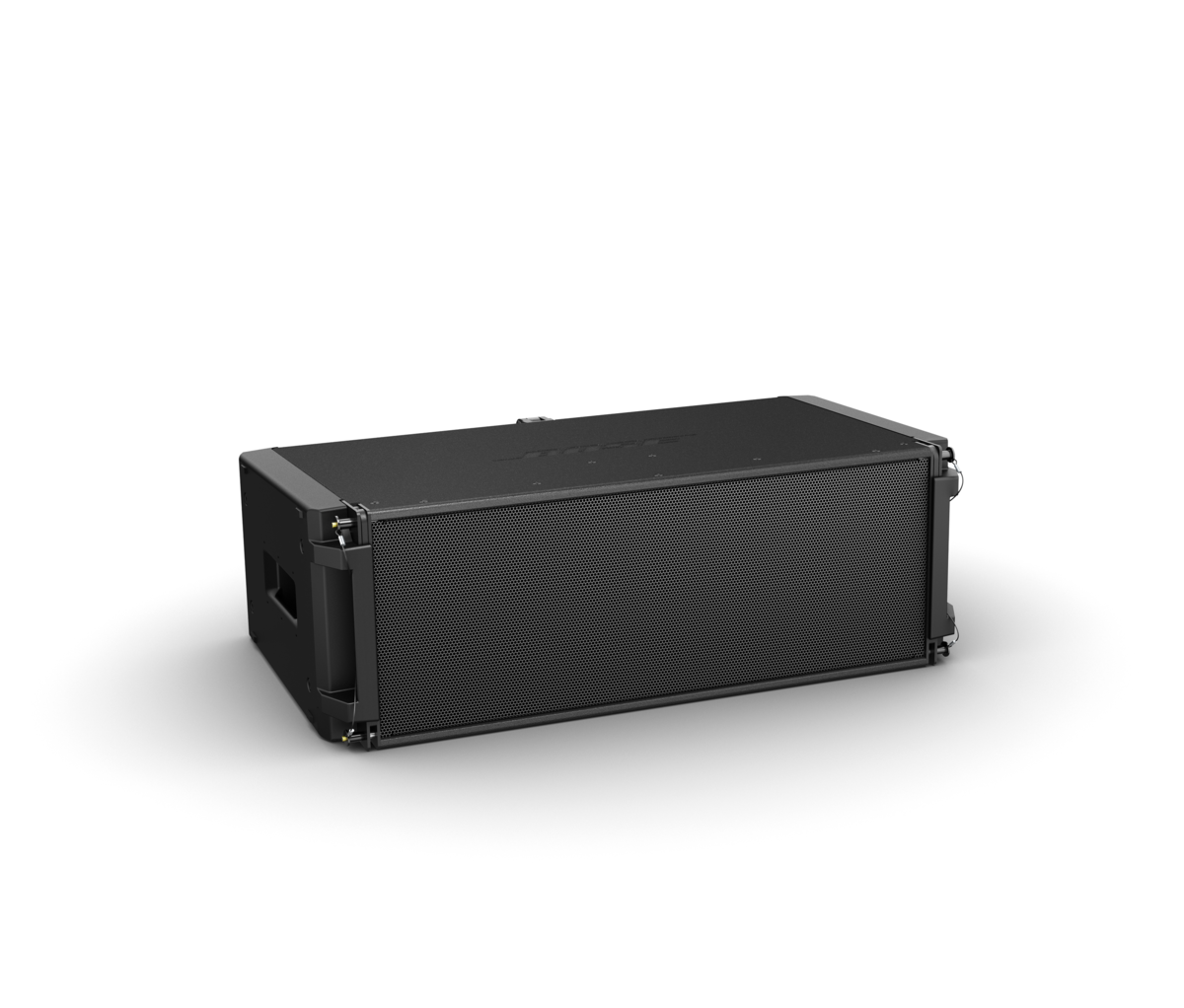

Bose ShowMatch SM5 – DeltaQ-array-kaiutin

Kaksitieinen DeltaQ-täysialuemoduuli kiinteisiin ja siirrettäviin array-järjestelmiin. Pystypeitto 5°, vaihdettavat aaltoputket ja kolmen pisteen pikasokkaripustus.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Bose ShowMatch SM5 on kaksitieinen DeltaQ-array-kaiutin (täysialuemoduuli), jonka nimellinen pystypeitto on 5°. Moduulissa on neljä EMB2S-kompressiodriveria ja kaksi 203 mm:n neodyymibassoelementtiä, ja se tarvitsee ulkoisen kaksikanavaisen vahvistuksen ja DSP:n. Mukana ovat sekä 70°:n että 100°:n aaltoputket, ja lisävarusteena on 55°:n SM5WG55-aaltoputki.

Valmistajan mukaan ShowMatch sopii sekä kiinteisiin asennuksiin että siirrettävään käyttöön pienistä klubeista ja kirkoista suurimpiin esittävän taiteen keskuksiin ja AV-tuotantoihin. Käyttökohteiksi valmistaja mainitsee teatterit, kirkot, auditoriot, esittävän taiteen tilat ja areenat.

Tärkeimmät ominaisuudet

DeltaQ-tekniikka: valmistajan mukaan suuntaavuus (Q) voi vaihdella moduuleittain, jolloin arrayllä katetaan suuri pystykulma vähemmillä moduuleilla
Kentällä vaihdettavat aaltoputket vaakapeitolle; yhden paneelin vaihdolla saa epäsymmetrisen kuvion
4 × EMB2S-kompressiodriveri ja 2 × 203 mm (8″) SM8-neodyymibassoelementti
Taajuusalue 59 Hz – 18 kHz (-10 dB); valmistajan mukaan arrayn huippuäänenpaine jopa 145 dB
Kolmen pisteen pikasokkaripustus: valmistajan mukaan jopa 24 täysialuemoduulia 10:1-varmuuskertoimella
Irrotettavat sivukahvat ja ripustussuojat siirrettävään käyttöön
Vain SM5:ssä: moduulien välinen kulma (splay) säädettävissä 0–5° yhden asteen välein pitkää heittoa ja suurta äänenpainetta varten

ShowMatch-mallit rinnakkain

Malli	Pystypeitto	Vaakapeitto	Maksimi-SPL jatkuva / huippu	Paino
SM5	5°	70° tai 100° (lisävarusteena 55°)	127 dB / 133 dB	30,6 kg
SM10	10°	70° tai 100°	126 dB / 132 dB	29,7 kg
SM20	20°	70° tai 100° (lisävarusteena 120°)	125 dB / 131 dB	29,0 kg
SMS118	ympärisäteilevä	ympärisäteilevä	127 dB / 133 dB (maassa)	61,9 kg

Täysialuemoduulien SPL-arvot ovat diskanttiosan laskennallisia arvoja (1 m), SMS118:n arvot puoliavaruudessa (maahan pinottuna).

Lisävarusteet

Ripustukseen: SMAF-ripustuskehys (myös bassomoduuleja sisältäville arrayille ja maahan pinoamiseen), SMAFT T-palkkikehys (vain täysialuemoduulit), SMAFMP-monipistekiinnike, SMPULL-kallistuskiinnike, SMQPS-lyhyet pikasokat ja SMSTK-siirtymäsarja. Bassoa tuo ShowMatch SMS118 -bassokaiutin, joka valmistajan mukaan on suunniteltu ensisijaisesti DeltaQ-array-kaiuttimien pariksi.

Usein kysyttyä

Tarvitseeko ShowMatch SM5 erillisen vahvistimen?

Kyllä. Valmistajan mukaan SM5 tarvitsee ulkoiset vahvistimet (kaksi kanavaa) ja DSP:n, jossa on aktiivinen kaksitiejakosuodin. Jakotaajuus on 750 Hz.

Mikä erottaa SM5:n muista ShowMatch-moduuleista?

SM5:n pystypeitto on kapein, 5°, ja valmistajan mukaan se on ainoa malli, jonka moduulien välistä kulmaa voi säätää 0–5° yhden asteen välein. Teknisissä tiedoissa sen vaakapeitto on 70°, ja lisävarusteena on 55°:n SM5WG55-aaltoputki.

Montako moduulia arrayhin voi ripustaa?

Valmistajan mukaan pikasokkaripustuksella jopa 24 täysialuemoduulia 10:1-varmuuskertoimella.

Näytä valmistajan sivu

Tekniset tiedot

Elementit	4 × EMB2S-neodyymikompressiodriveri (51 mm puhekela), 2 × 203 mm (8″) SM8-neodyymibassoelementti (76 mm puhekela)
Peittokulma (vaaka × pysty)	70° × 5°
Taajuusalue (-10 dB)	59 Hz – 18 kHz
Maksimi-SPL @ 1 m (laskettu)	jatkuva 121 dB (LF) / 127 dB (HF); huippu 127 dB (LF) / 133 dB (HF)
Herkkyys (1 W / 1 m)	94 dB (LF), 107 dB (HF)
Tehonkesto	jatkuva 450 W (LF), 100 W (HF); huippu 1800 W (LF), 400 W (HF)
Impedanssi	8 Ω (LF) + 6 Ω (HF)
Jakotaajuus	750 Hz, akustinen; vaatii aktiivisen kaksitiejakosuotimen DSP:ssä
Ripustus	kolmen pisteen pikasokkaripustus
Kotelo	baltiankoivuvaneri
Mitat (K × L × S)	270 × 793 × 467 mm
Paino	30,6 kg
Mukana	moduuli, 2 × 100°:n aaltoputkipaneeli, asennusohje
Valmistajan tuotekoodi	730999-5540
