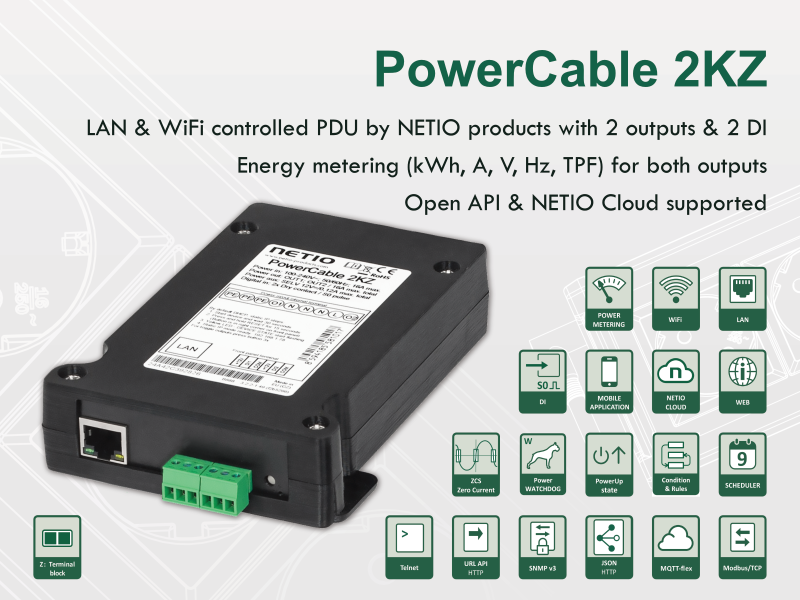

NETIO PowerCable 2KZ – litteä mittaava PDU, 2 lähtöä

Litteä kahden lähdön PDU, joka mittaa ja kytkee molemmat 16 A:n lähdöt erikseen. Kaksi digitaalituloa; kaapelit liitetään itse riviliittimiin.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

NETIO PowerCable 2KZ on litteä kahden lähdön PDU eli virranjakoyksikkö LAN- ja WiFi-yhteydellä. Molemmat lähdöt mitataan ja kytketään erikseen, ja kahdella digitaalitulolla luetaan ulkoisten koskettimien tai mittarien tilaa. Laite toimitetaan ilman virtakaapeleita.

Valmistaja mainitsee käyttökohteiksi sähkön mittauksen ja jakelun, kulutuksen etäseurannan yhdessä tai kahdessa virtapiirissä, yli 16 A:n kulutuksen mittauksen kytkemällä kolmivaihemittarin pulssilähdön digitaalituloon sekä esimerkiksi sähköpyörien ja veneiden latauksen ohjauksen (enintään 3,6 kW, 230 V / 16 A). Litteä kotelo mahtuu valmistajan mukaan esimerkiksi television taakse tai alakattoon.

Tärkeimmät ominaisuudet

2 lähtöä (110/230 V, max 16 A), jotka mitataan ja kytketään erikseen (ZCS)
Mittaus lähdöittäin: A, kWh, TPF, W, V ja Hz
2 digitaalituloa (potentiaalivapaa kosketin) ja 4 tavun S0-pulssilaskurit esimerkiksi ovikoskettimille tai sähkö- ja vesimittareille
LAN (RJ45) ja WiFi; web-käyttöliittymä ja NETIO Mobile 2
Ping WatchDog, Power WatchDog (mitatut lähdöt 1 ja 2), viikkoajastin ja Condition & Rules
Avoin API: JSON over HTTP (oletus), XML over HTTP, MQTT-flex, Modbus/TCP, SNMP v1 ja v3, HTTP Push JSON ja XML, URL API (http get) sekä Telnet; NETIO Cloud (maksullinen). Valmistaja mainitsee AV-ajurit mm. Neets-, Crestron- ja Control4-järjestelmiin.

PowerCable-mallit rinnakkain

Malli	Lähdöt	Yhteys	Energiamittaus	Kaapelit
PowerCable 1KF	1 × Schuko, 230 V / 16 A	WiFi	1 lähtö	Europlug-pistoke, 2 × 0,55 m kaapeli
PowerCable 1KY	1 × IEC C13, 230 V / 10 A	WiFi	1 lähtö	Europlug-pistoke, 2 × 0,55 m kaapeli
PowerCable 2PZ	2 × riviliitin, max 16 A	LAN, WiFi	ei	ei kaapeleita
PowerCable 2PF	2 × Schuko	LAN, WiFi	ei	30 cm kaapelit, EU-pistoke
PowerCable 2KZ	2 × riviliitin, max 16 A	LAN, WiFi	2 lähtöä + 2 DI	ei kaapeleita
PowerCable 2KF	2 lähtöä, max 16 A	LAN, WiFi	2 lähtöä + 2 DI	kaapelit mukana

Anturit

Digitaalituloon voi liittää NETIO TH1 -lämpötila- ja kosteusanturin. Valmistaja listaa PowerCable 2KZ:n myös NETIO T1 -lämpötila-anturin yhteensopiviin laitteisiin.

Usein kysyttyä

Mikä ero on PowerCable 2KZ:llä ja 2KF:llä?

Valmistajan mukaan ominaisuudet ovat samat. PowerCable 2KZ toimitetaan ilman kaapeleita, ja käyttäjä liittää 2 tai 3 virtakaapelia kotelon sisällä oleviin riviliittimiin. PowerCable 2KF:n mukana kaapelit tulevat valmiina.

Voiko PowerCable 2KZ:lla tai 2KF:llä mitata yli 16 A:n kulutusta?

Valmistajan mukaan voi epäsuorasti: kolmivaiheisen energiamittarin pulssilähdön voi kytkeä digitaalituloon In1 tai In2, jolloin laite laskee S0-pulssit.

Toimiiko PowerCable 2KZ ilman NETIO Cloudia?

Toimii. Valmistajan mukaan asennukseen ei tarvita pilviyhteyttä, ja laitetta voi ohjata sen omalla web-käyttöliittymällä ja avoimella API:lla. NETIO Cloud on maksullinen lisäpalvelu, ja valmistajan mukaan sitä voi käyttää samaan aikaan yhden API-protokollan kanssa.

Näytä valmistajan sivu

Tekniset tiedot

Tulo	riviliitin (Ø 2,5 mm), 100–240 V AC (50/60 Hz), max 16 A
Lähdöt	2 × riviliitin (Ø 2,5 mm), 110/230 V, max 16 A
Kytkentä	ZCS
Energiamittaus	2 kanavaa: A, kWh, TPF, W, V, Hz
Digitaalitulot (DI)	2 (potentiaalivapaa kosketin) + S0-laskuri (4 tavua)
Toiminnot	Condition & Rules, viikkoajastin, IP (ping) WatchDog, Power WatchDog (lähdöt 1 ja 2)
Kaapelit	eivät sisälly
Verkkoyhteys	LAN (RJ45) ja WiFi
Pilvipalvelu	NETIO Cloud (maksullinen); asennus onnistuu ilman pilviyhteyttä
Mobiilisovellus	NETIO Mobile 2 (LAN ja Cloud)
Avoin API (M2M)	JSON over HTTP (oletus), MQTT-flex (SSL), HTTP Push JSON, HTTP Push XML, SNMP v1, SNMP v3, Modbus/TCP, XML over HTTP, URL API (http get, vain kirjoitus), Telnet (vain lähdöt)
Lua-skriptit	ei
Oma kulutus	max 2 W
Ylijännitesuoja	kyllä, tyyppi 3
Lähtöjen tila käynnistyksessä	päällä / pois / viimeisin tila
Mitat	102 × 32 × 149 mm
Kotelointiluokka	IP20
Käyttölämpötila	−20…+55 °C
Suhteellinen kosteus	0–97 % (ei tiivistyvä)
