NETIO PowerDIN ZP3 – DIN-kiskolaite, 3 × 16 A, kytkentä

DIN-kiskoon asennettava kolmikanavainen kytkinlaite kolmivaiheisiin tai yksivaiheisiin piireihin, 3 × 16 A. Ei energiamittausta.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

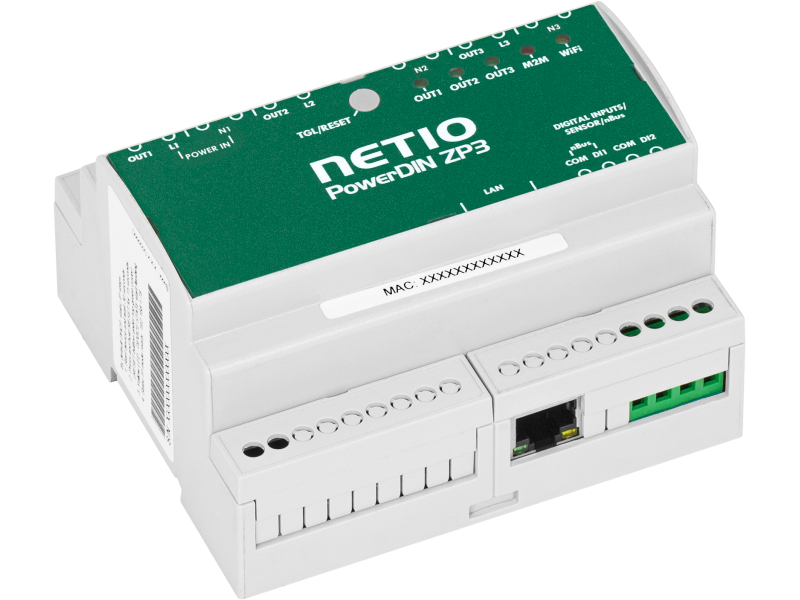

NETIO PowerDIN ZP3 on DIN-kiskoon asennettava älykäs kytkinlaite kiinteisiin asennuksiin. Se kytkee joko kolmivaiheista järjestelmää (400 V, 3 × 16 A) tai kolmea erillistä yksivaihekanavaa (3 × 230 V / 16 A), mutta ei mittaa energiaa.

Valmistajan mukaan laitetta käytetään tyypillisesti AV-, IT- ja teollisuusautomaatiokohteissa. Käyttökohteiksi mainitaan LED-seinien virran kytkentä ja etäuudelleenkäynnistys sekä kolmivaihejärjestelmien tai kolmen erillisen yksivaihelähdön kytkentä sähkökeskuksessa.

Tärkeimmät ominaisuudet

3 lähtöä: rele SPST-NO ZVS-kytkennällä (jännitteen nollakohdassa), max 16 A; riviliittimet 2,5 mm², 100–240 V AC, 50/60 Hz
Ei energiamittausta
2 digitaalituloa (kosketin) ja S0-pulssilaskuri (4 tavua); tuloissa 12 V ulkoisille laitteille
LAN (RJ45) ja WiFi 2,4 GHz; Condition & Rules, viikkoajastin ja ping-WatchDog
Avoin API: JSON over HTTP(s), XML over HTTP(s), MQTT-flex, Modbus/TCP, SNMP v1 ja v3, URL API, Telnet sekä HTTP(s) Push JSON/XML; NETIO Cloud (maksullinen)
108 × 91 × 62 mm = 6 DIN-moduulia, IP20, −20…+50 °C

PowerDIN-mallit rinnakkain

Malli	Lähdöt	Energiamittaus	Digitaalitulot	Yhteys
PowerDIN 4PZ	2 × 16 A (rele, ZCS) + 2 × 2 A (rele NO/NC)	2 kanavaa	2 + S0	LAN, WiFi
PowerDIN ZK3	3 × 16 A (rele, ZCS)	3 kanavaa	2 + S0	LAN, WiFi 2,4 GHz
PowerDIN ZP3	3 × 16 A (rele, ZVS)	ei	2 + S0	LAN, WiFi 2,4 GHz

Kaikki PowerDIN-mallit ovat kooltaan 108 × 91 × 62 mm eli 6 DIN-moduulia (à 18 mm), kotelointiluokka IP20.

Digitaalitulot ja anturit

Valmistajan mukaan PowerDIN ZP3:n kahteen digitaalituloon voi liittää NETIO T1- tai TH1-anturin, NETIO nBus -ketjutuksen (NETIO-laitteiden ketjutus), mekaanisen painikkeen tai pulssilähdöllä varustetun sähkö- tai vesimittarin (S0). Kuhunkin tuloon voi liittää yhden anturin, ja vain alkuperäisiä NETIO-antureita tuetaan. Condition & Rules -säännöillä lähtöjä voi ohjata tulon tilan tai anturin mittausarvon perusteella. Lisävarusteeksi sopii NETIO TH1 -lämpötila- ja kosteusanturi; lämpötila-anturi on NETIO T1.

Integrointi

Valmistaja listaa AV-ajurit mm. Atlona-, Aurora Multimedia-, Control4-, Cue-, Crestron-, Domotz-, ELAN-, Elgato Stream Deck-, HSYCO-, Kramer-, Loxone-, Pixilab Blocks-, Q-SYS-, RTI-, SAVANT-, SKAARHOJ- ja Utelogy-järjestelmiin; valmistajan mukaan ajurit voivat olla maksuttomia tai maksullisia. HTTPS-yhteys käyttää TLS 1.2:ta, ja laitteeseen voi ladata oman palvelinavaimen ja -sertifikaatin (ECC ja RSA).

Usein kysyttyä

Mittaako PowerDIN ZP3 kulutusta?

Ei. Mittaava versio on PowerDIN ZK3. ZP3:n digitaalituloihin voi kuitenkin kytkeä ulkoisen energiamittarin pulssilähdön (S0).

Miksi ZVS-kytkentä on hyödyllinen?

Valmistajan mukaan jännitteen nollakohdassa kytkevä rele vähentää käynnistysvirran haittoja ja releen vikaantumista. Yhdessä käynnistysviiveen kanssa se pienentää riskiä, että sulakkeet laukeavat sähkökatkon jälkeen.

Näytä valmistajan sivu

Tekniset tiedot

Tulo	3 × riviliitin (2,5 mm²), 100–240 V AC (50/60 Hz), max 16 A
Lähdöt	3 × riviliitin (2,5 mm²), max 16 A; 3 × rele SPST-NO + ZVS
Käyttö	kolmivaihe 400 V, 3 × 16 A tai 3 × 230 V / 16 A yksivaihe
Energiamittaus	ei
Digitaalitulot (DI)	2 (kosketin) + S0-laskuri (4 tavua)
Verkkoyhteys	LAN (RJ45) ja WiFi 2,4 GHz
Avoin API (M2M)	JSON over HTTP(s) (oletus), MQTT-flex (SSL), SNMP v1, v3, Modbus/TCP, XML over HTTP(s), URL API (http get, vain kirjoitus), Telnet (vain lähdöt)
Pilvipalvelu	NETIO Cloud (maksullinen); asennus onnistuu ilman pilviyhteyttä
Lua-skriptit	ei
Toiminnot	Condition & Rules, viikkoajastin, IP (ping) WatchDog
Oma kulutus	max 2 W
Ylijännitesuoja	kyllä, tyyppi 3
Mitat	108 × 91 × 62 mm = 6M (DIN-moduuli 18 mm)
Kotelointiluokka	IP20
Käyttölämpötila	−20…+50 °C
Suhteellinen kosteus	0–97 % (ei tiivistyvä)
