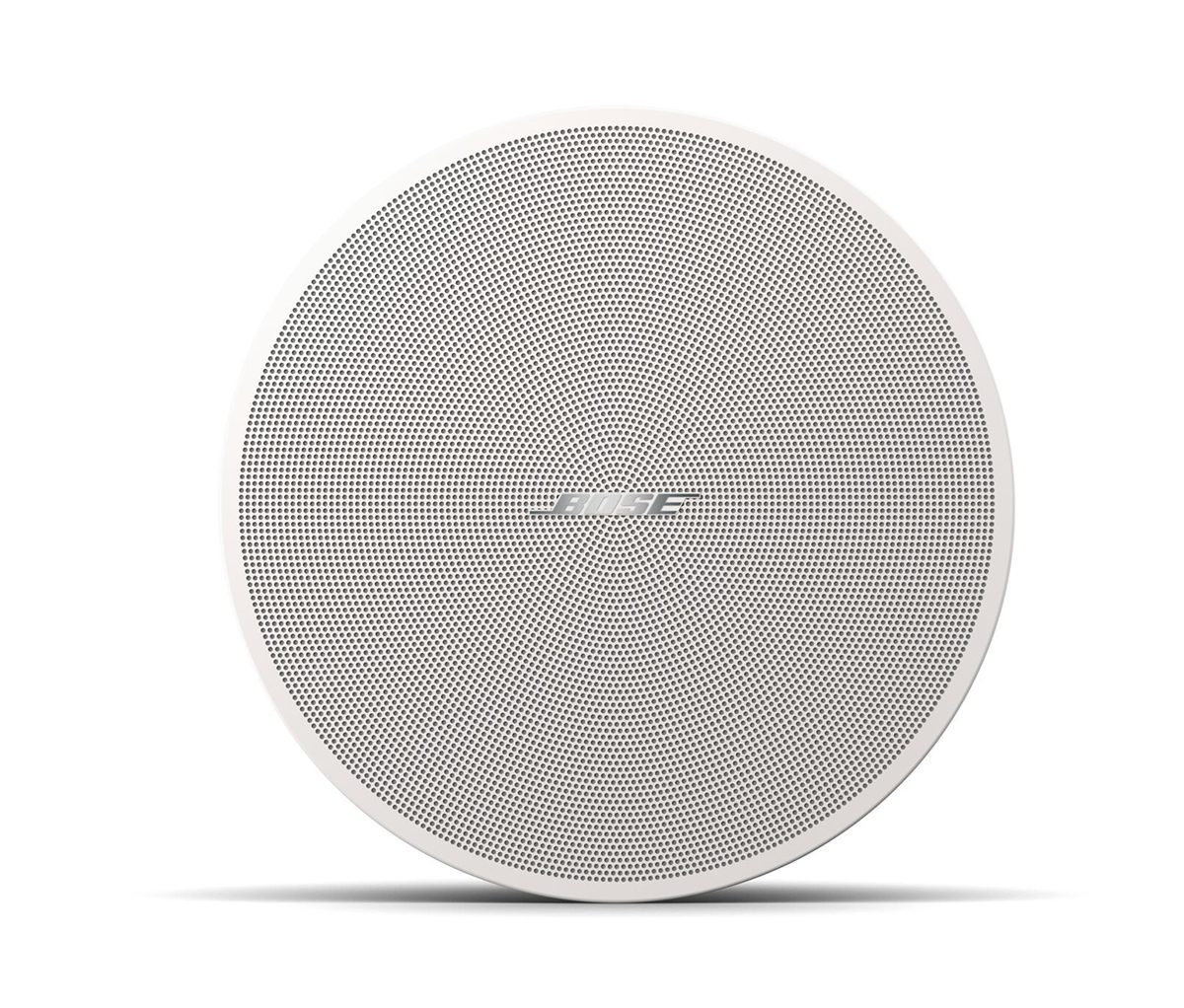

Bose DesignMax DM3C – kattokaiutinpari, valkoinen

Kompakti koaksiaalinen DesignMax-kattokaiutinpari. 83 mm:n bassoelementti, 20 mm:n diskantti, 135°:n peitto ja muuntaja 70/100 V -linjoille. Väri valkoinen.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Bose DesignMax DM3C on kompakti koaksiaalinen 2-tie-kattokaiutin. Siinä on 83 mm:n bassoelementti ja 20 mm:n diskantti, taajuusalue 75 Hz – 20 kHz ja muuntaja 70/100 V -linjoille. Myyntierä on pari, eli kaksi kaiutinta.

Valmistajan mukaan DM3C toistaa kokoonsa nähden selkeät diskantit ja yllättävän paljon bassoa. Dispersion Alignment -rakenne sovittaa bassoelementin peiton diskantin peittoon, jotta kuuluvuus on tasainen koko tilassa. Valmistaja mainitsee käyttökohteiksi esittävän taiteen tilat, kirkot ja muut uskonnolliset tilat, konferenssikeskukset, myymälät, ravintolat ja baarit sekä majoitus- ja ravitsemisalan tilat.

Tärkeimmät ominaisuudet

Elementit: 83 mm (3,25″) bassoelementti + 20 mm (0,75″) neodyymikalvodiskantti, koaksiaalinen
Taajuusalue 75 Hz – 20 kHz (-10 dB) ja peittokulma 135° (kartio)
Laskennallinen maksimi-SPL 98 dB (1 m), herkkyys 83 dB (1 W / 1 m)
Tehonkesto 30 W jatkuva / 120 W huippu, impedanssi 8 Ω muuntaja ohitettuna
Muuntaja 70/100 V -linjoille: väliotot 70 V 3 / 6 / 12 / 25 W ja 100 V 6 / 12 / 25 W
Kattoaukko 208 mm, kiinnitys kolmella QuickHold-jousivarrella
Mukana Euroblock-liitin, plenum-luokiteltu takakotelo ja tile bridge -kattolevytuki; audiokaapelointi tehdään edestä
Valmistajan mukaan kaiutin ei vaadi DSP:tä tai EQ:ta, mutta valittujen Bose Professional -DSP:iden ja -vahvistimien kanssa käyttöön saa Bosen kaiutin-EQ:n ja SmartBass-käsittelyn.

DesignMax-kattokaiuttimet rinnakkain

Malli	Elementit	Taajuusalue (-10 dB)	Peittokulma	Maksimi-SPL	Teho (jatkuva)
DM2C-LP	57 mm	85 Hz – 19 kHz	150°	97 dB	20 W
DM3C	83 mm + 20 mm	75 Hz – 20 kHz	135°	98 dB	30 W
DM5C	133 mm + 25 mm	65 Hz – 20 kHz	130°	105 dB	60 W
DM6C	165 mm + 32 mm	59 Hz – 20 kHz	120°	109 dB	125 W
DM8C	203 mm + 25 mm painekammio	52 Hz – 20 kHz	135°	113 dB	150 W

Lisävarusteet

Uudisrakennusten kiinteisiin kattoihin on DM3C rough-in kit (6 kpl), ja mustaan sisustukseen musta ritilä (pari). Valmistaja listaa lisävarusteeksi myös MB210-WR-ulkosubwooferin (Bose MB210-WR).

Usein kysyttyä

Kuinka suuri kattoaukko DM3C:lle tarvitaan?

Kattoaukko on 208 mm. Kaiuttimen halkaisija on 255 mm ja syvyys 154 mm.

Mitä eroa on DM3C:llä, DM3SE:llä ja DM3P:llä?

Niissä on sama koaksiaalinen 83 + 20 mm:n elementtipari. DM3C asennetaan kattoon, DM3SE on IP55-luokiteltu pintakaiutin ja DM3P riippukaiutin.

Saako DM3C:n mustana?

Valmistajan mukaan DesignMax-kattomallit toimitetaan valkoisina, ja mustan ulkoasun saa erikseen myytävällä mustalla ritilällä.

Näytä valmistajan sivu

Tekniset tiedot

Elementit	83 mm (3,25″) bassoelementti + 20 mm (0,75″) neodyymikalvodiskantti, koaksiaalinen
Taajuusalue (-10 dB)	75 Hz – 20 kHz
Peittokulma	135° kartio
Maksimi-SPL @ 1 m (laskettu)	98 dB
Herkkyys (1 W / 1 m)	83 dB
Tehonkesto (jatkuva / huippu)	30 W / 120 W
Nimellisimpedanssi	8 Ω (muuntaja ohitettuna)
Muuntajan väliotot 70 V	3 / 6 / 12 / 25 W, ohitus
Muuntajan väliotot 100 V	6 / 12 / 25 W, ohitus
Jakotaajuus	1,7 kHz, passiivinen 2-tie
Kattoaukko	208 mm
Kiinnitys	3 QuickHold-jousivartta, 3 turvavaijerin kiinnityspistettä
Kotelo	muovinen etulevy, integroitu teräksinen takakotelo
Käyttöympäristö	vain sisätilat
Mitat (halkaisija × syvyys)	Ø 255 × 154 mm (takakotelo Ø 203 × 144 mm)
Paino	2,7 kg / kaiutin ritilän kanssa, tile bridge 0,8 kg
Väri	valkoinen ritilä (lähellä RAL 9003), maalattavissa
Valmistajan tuotekoodi	829708-0220
