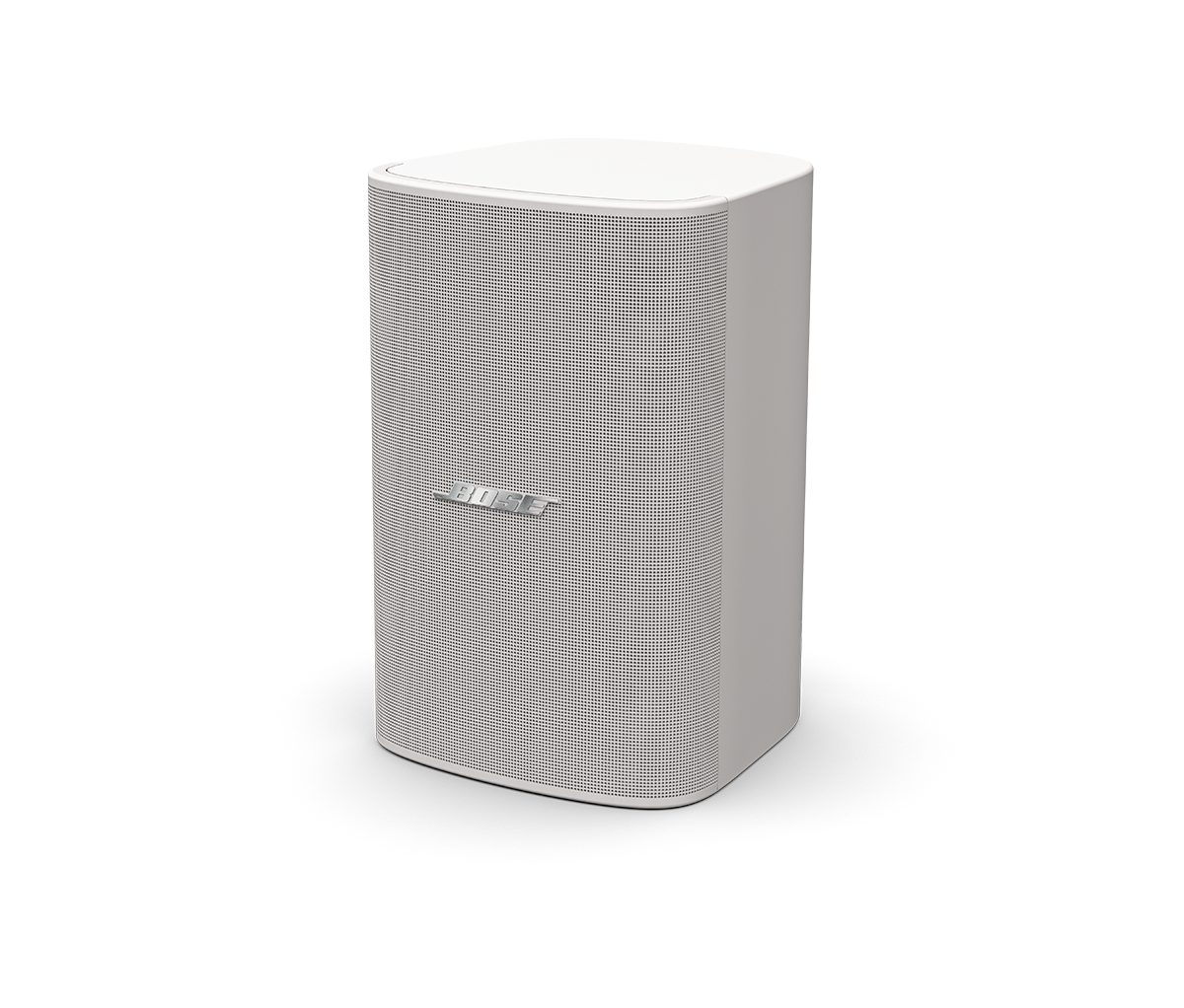

Bose DesignMax DM6SE – pintakaiutinpari, valkoinen

IP55-luokiteltu koaksiaalinen DesignMax-pintakaiutinpari sisä- ja ulkokäyttöön. 165 mm:n (6,5″) bassoelementti, 125°:n peitto ja muuntaja 70/100 V -linjoille. Väri valkoinen.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Bose DesignMax DM6SE on IP55-luokiteltu koaksiaalinen 2-tie-pintakaiutin, jossa on 165 mm:n (6,5″) bassoelementti ja 32 mm:n diskantti. Taajuusalue on 59 Hz – 20 kHz, ja muuntaja sopii 70/100 V -linjoille. Myyntierä on pari, eli kaksi kaiutinta. Malli on saatavana myös mustana.

Kaiutin lukittuu piilotettuun QuickHold-U-kiinnikkeeseen, ja vakiona oleva alumiiniritilä mahdollistaa ulkoasennuksen. Dispersion Alignment -rakenne sovittaa bassoelementin peiton diskantin peittoon, jotta kuuluvuus on valmistajan mukaan tasainen koko tilassa. Valmistaja mainitsee käyttökohteiksi esittävän taiteen tilat, kirkot ja muut uskonnolliset tilat, konferenssikeskukset, myymälät, ravintolat ja baarit sekä majoitus- ja ravitsemisalan tilat.

Tärkeimmät ominaisuudet

Elementit: 165 mm (6,5″) bassoelementti + 32 mm (1,25″) neodyymikalvodiskantti, koaksiaalinen, säänkestävä
Taajuusalue 59 Hz – 20 kHz (-10 dB) ja peittokulma 125° (kartio)
Laskennallinen maksimi-SPL 111 dB (1 m), herkkyys 90 dB (1 W / 1 m)
Tehonkesto 125 W jatkuva / 500 W huippu, impedanssi 8 Ω muuntaja ohitettuna
Muuntaja 70/100 V -linjoille: väliotot 70 V 2,5 / 5 / 10 / 20 / 40 / 80 W ja 100 V 5 / 10 / 20 / 40 / 80 W
IP55-luokitus ulkokäyttöön (IEC 529): vakiona alumiiniritilä ja säänkestävä liitäntäsuoja
Kiinnitys piilotettuun QuickHold-U-kiinnikkeeseen
Valmistajan mukaan kaiutin ei vaadi DSP:tä tai EQ:ta, mutta valittujen Bose Professional -DSP:iden ja -vahvistimien kanssa käyttöön saa Bosen kaiutin-EQ:n ja SmartBass-käsittelyn.

DesignMax-pintakaiuttimet rinnakkain

Malli	Elementit	Taajuusalue (-10 dB)	Peittokulma	Maksimi-SPL	Teho (jatkuva)
DM3SE	83 mm + 20 mm	75 Hz – 20 kHz	140°	101 dB	30 W
DM5SE	133 mm + 25 mm	65 Hz – 20 kHz	135°	107 dB	60 W
DM6SE	165 mm + 32 mm	59 Hz – 20 kHz	125°	111 dB	125 W
DM8SE	203 mm + 25 mm painekammio	52 Hz – 20 kHz	130°	115 dB	150 W
DM12SE	305 mm + 36 mm painekammio	38 Hz – 20 kHz	102°	119 dB	300 W

Lisävarusteet

Valmistajan listaamat kiinnikkeet: CMB S2 -kattokiinnike vaakasuoriin pintoihin sisätiloissa, tankokiinnike 5–20 cm:n tangoille ja pinta-asennuksen kääntö- ja kallistuskiinnike (Bi-Pivot). Bassoja voi täydentää DM10S-SUB-subwooferilla tai ulkokäyttöön sopivalla MB210-WR-subwooferilla (Bose MB210-WR).

Usein kysyttyä

Voiko DM6SE:n asentaa ulos?

Kyllä. DM6SE on IP55-luokiteltu (IEC 529), ja valmistajan mukaan se sopii märkiin ulkotiloihin. Vakiona on alumiiniritilä, joka estää ruostumisen, ja säänkestävä liitäntäsuoja.

Miten DM6SE kiinnitetään?

Kaiutin lukittuu piilotettuun QuickHold-U-kiinnikkeeseen. Kattoon ja tankoon on erilliset kiinnikkeet, ks. lisävarusteet yllä.

Mitkä muuntajan väliotot DM6SE:ssä on?

70 V:n linjassa 2,5 / 5 / 10 / 20 / 40 / 80 W ja 100 V:n linjassa 5 / 10 / 20 / 40 / 80 W. Ohitusasennossa impedanssi on 8 Ω.

Näytä valmistajan sivu

Tekniset tiedot

Elementit	165 mm (6,5″) bassoelementti + 32 mm (1,25″) neodyymikalvodiskantti, koaksiaalinen, säänkestävä
Taajuusalue (-10 dB)	59 Hz – 20 kHz
Peittokulma	125° kartio
Maksimi-SPL @ 1 m (laskettu)	111 dB
Herkkyys (1 W / 1 m)	90 dB
Tehonkesto (jatkuva / huippu)	125 W / 500 W
Nimellisimpedanssi	8 Ω (muuntaja ohitettuna)
Muuntajan väliotot 70 V	2,5 / 5 / 10 / 20 / 40 / 80 W, ohitus
Muuntajan väliotot 100 V	5 / 10 / 20 / 40 / 80 W, ohitus
Jakotaajuus	1,7 kHz, passiivinen 2-tie
Kiinnitys	QuickHold, U-kiinnike
Kotelo	muovi, erittäin UV-haalistumista kestävä
Käyttöympäristö	sisä- ja ulkotilat, IP55 (IEC 529), alumiiniritilä
Mitat (K × L × S)	340 × 222 × 229 mm (kiinnikkeen kanssa 340 × 222 × 245 mm)
Paino	5,9 kg / kaiutin ritilän kanssa
Väri	valkoinen (RAL 9003 tai lähellä), maalattavissa
Valmistajan tuotekoodi	829682-0220
