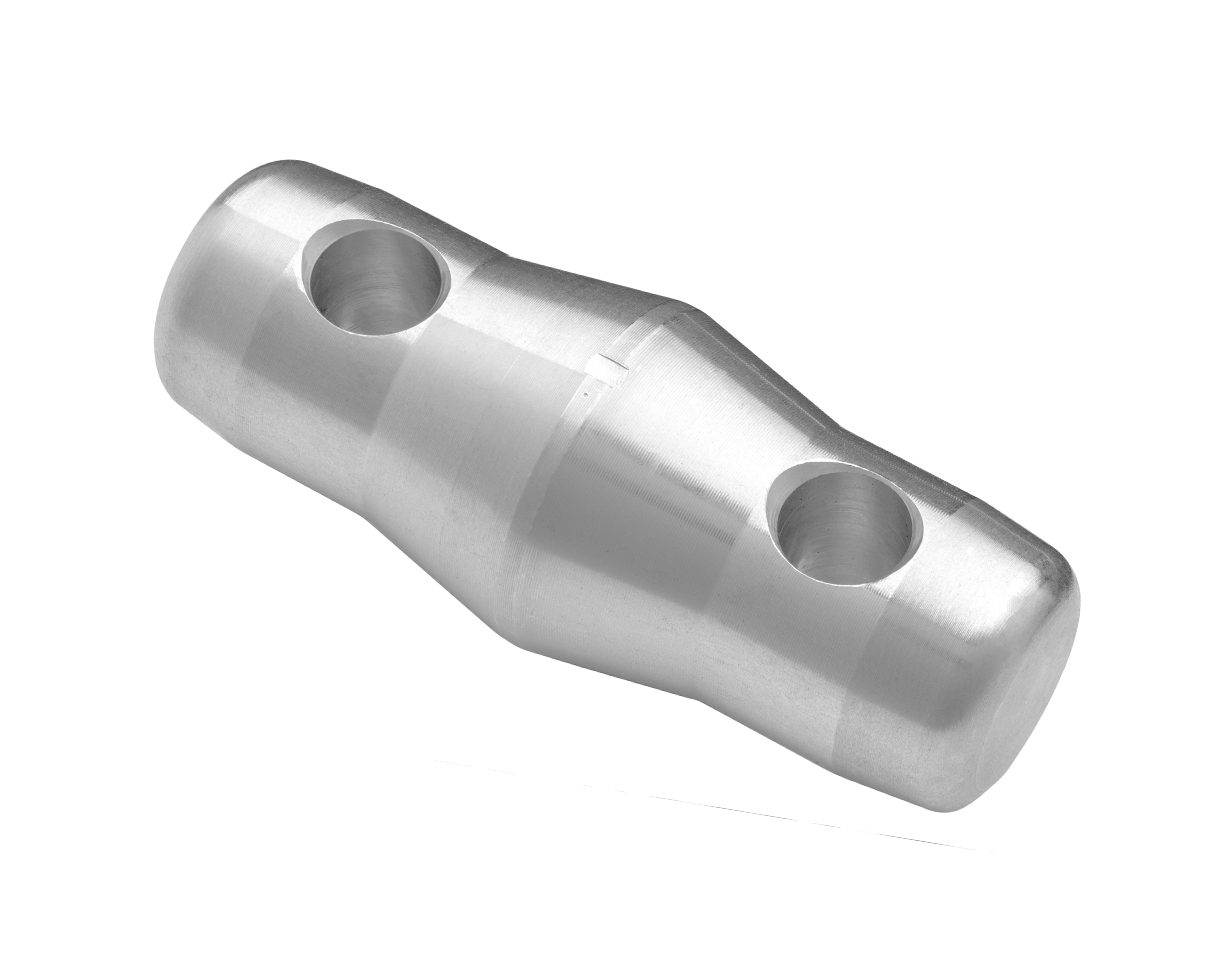

Prolyte CCS6-600 – kartioliitin

Prolyte CCS6-600 on CCS6-kartioliitinjärjestelmän liitin, jolla Prolyten monikäyttösarjan ristikot, kuten H30V-neliöristikko, liitetään toisiinsa. Liitin lukitaan paikalleen kartiotapilla. LHE:n aiempi nimike on COUPLER 600 (30/40-SERIES).

Valmistajan mukaan CCS6-kartioliitinjärjestelmä antaa jäykän ja erittäin lujan liitoksen monikäyttösarjan ristikoiden välille. Kartiomainen liitin ja kartiomaiset tapit liittyvät toisiinsa ilman voimankäyttöä, ja kokoamiseen ja purkamiseen tarvitaan vain vasara. Valmistajan mukaan liitosnopeus on huomattava muihin liitostapoihin verrattuna.

Tärkeimmät ominaisuudet

• Liitinjärjestelmä CCS6 (Conical Coupling System)
• Kartiomainen liitin ja kartiomaiset tapit: jäykkä liitos ilman voimankäyttöä
• Kokoamiseen ja purkamiseen tarvitaan vain vasara; valmistajan käyttöohje suosittelee kuparivasaraa
• Lukitus kartiotapilla CCS6-603 (R-sokalla) tai CCS6-604 (M8-kierre ja mutteri, LHE:n nimike)
• Valmistajan nimikenumero 111200019
• Saatavana myös pakkauksina: 25 kpl ja 200 kpl

Sopii näihin tuotteisiin

• H30V-suorat osat: 0,21 m, 0,25 m, 0,29 m, 0,5 m, 0,71 m, 1 m, 1,5 m, 2 m, 2,5 m, 3 m
• H30V-kulmat: C001, C002, C003, C004, C005, C012, C017, C016, C020, C024
• H30V-ympyrät: R100-4, R150-4, R200-4, R250-8, R300-8
• T-48-CC-yksittäisputket: 0,5 m, 1 m, 1,5 m, 2 m, 2,5 m, 3 m

Lisävarusteet

Liitin lukitaan CCS6-603-kartiotapilla, joka varmistetaan CCS6-605-R-sokalla, tai CCS6-604-tapilla. Muut liitinversiot: Prolyte CCS6 -kartioliitinjärjestelmä.

Usein kysyttyä

Mitä muuta liitokseen tarvitaan?

Kartiotappi. Valmistajan käyttöohjeen mukaan R-sokallinen tappi lyödään reikiin mieluiten kuparivasaralla ja varmistetaan R-sokalla. Kierteellinen tappi lyödään niin syvälle, ettei sitä tarvitse vetää mutterilla paikalleen; sen jälkeen asennetaan kumialuslevy, aluslevy ja mutteri. Ohjeen mukaan käytetään vain itselukittuvia muttereita.

Mistä suunnasta tappi lyödään?

Valmistajan käyttöohjeen mukaan tappi voidaan asentaa vain ulkoa sisäänpäin, ja liittimen kartioreiän suurempi pää on oltava ulospäin.

Onko liitettyjen osien välissä oleva rako normaali?

Kyllä. Valmistajan käyttöohjeen mukaan kartioliitoksen rako on tarkoituksellinen eikä heikennä lujuutta tai toimintaa.
