Prolyte H30V-C002 – neliöristikon kulmaosa 60°

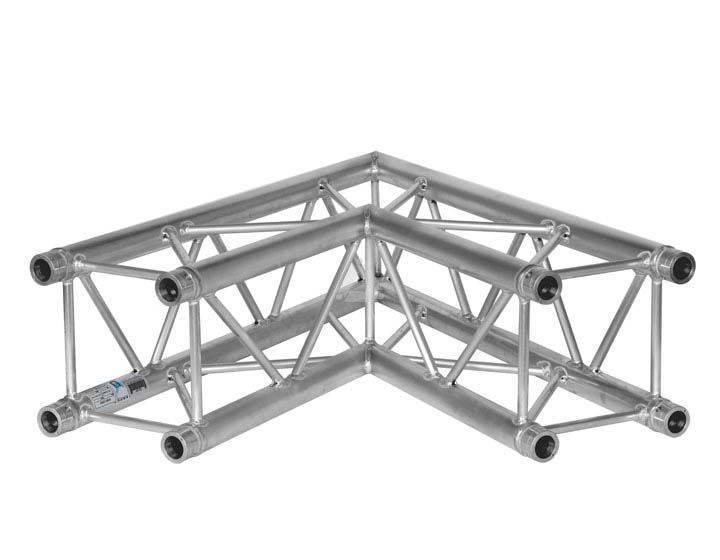

Prolyte H30V-C002 on Prolyten H30V-neliöristikon kaksisuuntainen 60 asteen kulma (valmistajan nimi 2 Way Corner 60°). Sillä yhdistetään kaksi ristikkolinjaa. Pääputket ovat 48 × 3 mm ja diagonaalit 16 × 2 mm, ja kulma liitetään suoriin osiin CCS6-kartioliittimillä. LHE:n aiempi nimike on SQUARE 30 2-WAY CORNER 60DRG.

Kulmaosilla ristikkolinjoja yhdistetään eri kulmissa ja suunnissa esimerkiksi trussikehikoissa sekä valaisin-, kaiutin- ja messurakenteissa. Suorat osat, muut kulmat ja ympyrät löytyvät sivulta Prolyte H30V -neliöristikko.

Tärkeimmät ominaisuudet

• Tyyppi: kaksisuuntainen 60 asteen kulma, 2 liitäntäsuuntaa
• Seos EN AW 6082 T6
• Pääputket 48 × 3 mm, diagonaalit 16 × 2 mm
• Liitinjärjestelmä CCS6 (kartioliitin ja kartiotappi)
• Valmistajan mainitsemat edut: kevyt rakenne, virheetön kokoaminen (foolproof assembly) ja voimien siirtoon optimoitu diagonaalikuvio
• Valmistajan nimikenumero 111040027

H30V-kulmat rinnakkain

Yhteensopivuus

H30V-osat liitetään toisiinsa CCS6-kartioliitinjärjestelmällä. Yhteensopiva liitin on CCS6-600-kartioliitin, joka lukitaan kartiotapilla: CCS6-603 varmistetaan CCS6-605-R-sokalla, ja CCS6-604 on LHE:n nimikkeen mukaan M8-kierteellinen tappi, joka kiinnitetään mutterilla. Kaikki liitinosat: Prolyte CCS6 -kartioliitinjärjestelmä.

Usein kysyttyä

Millä H30V-C002 liitetään suoriin osiin?

CCS6-kartioliittimillä ja -tapeilla samalla tavalla kuin H30V-suorat osat liitetään toisiinsa. Yhteensopiva liitin on CCS6-600.

Mitä muita kulmia H30V-sarjassa on?

LHE:n valikoimassa on kaksisuuntaiset kulmat 45°, 60°, 90°, 120° ja 135° sekä 3-, 4- ja 5-suuntaiset kulmat, T-liitos ja ristiliitos. Ne on lueteltu yllä olevassa taulukossa.
