Symetrix Zone Mix 761 – kuulutus- ja taustamusiikkiprosessori

Valmis DSP-ratkaisu ravintoloiden, baarien ja myymälöiden taustamusiikkiin ja kuulutuksiin: kuulutus kuuteen alueeseen kolmesta mikrofonipisteestä, hätäkuulutus, 8 stereomediatuloa ja automaattinen duckaus.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

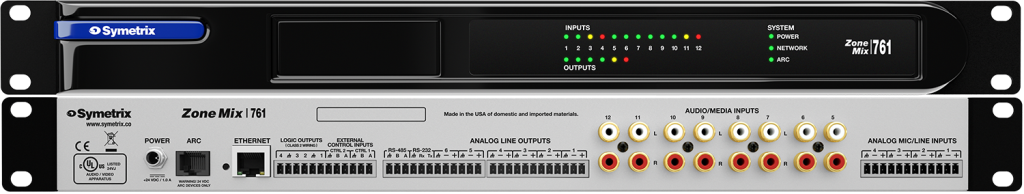

Symetrix Zone Mix 761 on kiinteän arkkitehtuurin DSP-prosessori taustamusiikin ja kuulutusten hallintaan. Siinä on 4 mikrofoni-/linjatuloa kuulutuksille enintään kolmesta pisteestä sekä hätäkuulutukselle, 8 stereomediatuloa (RCA) musiikki- ja TV-äänelle ja 6 linjalähtöä kuuteen alueeseen. Automaattinen duckaus ja prioriteetit huolehtivat siitä, että kuulutus kuuluu musiikin päältä.

Valmistajan mukaan Zone Mix 761 on tehty erityisesti baareihin ja ravintoloihin. Datalehdessä käyttökohteiksi mainitaan myös urheilubaarit, kuntoklubit, yökerhot, hotellit, kasinot, myymälät, museot, toimistorakennukset ja teemaviihdekohteet.

Tärkeimmät ominaisuudet

4 mic/line-tuloa (3,81 mm riviliitin, phantomsyöttö +20 V DC) kuulutuksille kolmesta pisteestä ja hätäkuulutukselle
8 stereomediatuloa RCA-liittimin (summataan monoksi, -10 dBV) ja 6 balansoitua linjalähtöä
Kuulutus kuuteen alueeseen, automaattinen duckaus ja prioriteettien hallinta; tuki hätäkuulutusten reititykselle tai järjestelmän mykistykselle
Käsittely kaikissa kanavissa: dynamiikka, kierron esto, ympäristömelun tunnistus, EQ ja kaiutinhallinta
GPIO 4 × 4, RS-232, RS-485, ARC-portti ja Ethernet (Zone Mix 761 -ohjelmisto Windowsille, yhteysvelho)
Sisäänrakennettu verkkopalvelin ARC-WEB-selainohjaukseen; 19″ 1U-runko, ulkoinen 24 V DC -virtalähde

Zone Mix 761 ja Jupiter

Malli	Mic/line-tulot	Mediatulot	Lähdöt	Käyttöönotto
Zone Mix 761	4	8 stereo (RCA)	6	valmis kuulutus- ja musiikkikäyttöliittymä
Jupiter 4	4	–	4	85 valmista sovellusta
Jupiter 8	8	–	8	85 valmista sovellusta
Jupiter 12	12	–	4	85 valmista sovellusta

Ohjaus ja lisävarusteet

Loppukäyttäjä säätää alueiden äänilähdettä ja äänenvoimakkuutta ARC-seinäohjaimilla (esim. ARC-2e, ARC-K1e, ARC-SW4e ja RC-3) tai selaimen ARC-WEB-käyttöliittymällä; ohjaimien virransyöttöön sopii ARC-PSe. Muiden valmistajien kosketusnäytöt liitetään RS-232- tai UDP/IP-yhteydellä. Valmistajan mukaan ARC-3 ei toimi Zone Mixin kanssa.

Usein kysyttyä

Montako aluetta Zone Mix 761:llä voi hallita?

Kuusi. Laitteen 6 lähtöä reitittävät mediatulot ja kuulutukset enintään kuuteen eri alueeseen.

Tarvitseeko Zone Mix 761 ohjelmointia?

Ei varsinaista ohjelmointia. Valmistajan mukaan laite otetaan käyttöön lähes ilman ohjelmointiaikaa valmiin käyttöliittymän ja yhteysvelhon avulla. Laajempaan, vapaasti rakennettavaan käsittelyyn on avoimen arkkitehtuurin Prism.

Näytä valmistajan sivu

Tekniset tiedot

Mic/line-tulot	4 (3,81 mm riviliitin), esivahvistus +40 dB
Mediatulot	8 stereo (RCA), summataan monoksi, -10 dBV
Linjalähdöt	6, balansoitu (3,81 mm riviliitin)
Alueet	6
Phantomsyöttö	+20 V DC, enintään 20 mA / tulo
Mikrofonin EIN	alle -125 dBu
GPIO	4 × 4
Ohjausliitännät	RS-232, RS-485, ARC-portti, Ethernet
Näytetaajuus	48 kHz
Latenssi	alle 1,6 ms
Dynamiikka-alue	yli 110 dB (A-painotettu)
Virransyöttö	ulkoinen 24 V DC -virtalähde (100–240 V AC, enintään 25 W)
Koko	19″, 1U
Mitat (L × S × K)	480,2 × 221,5 × 43,7 mm
Toimituspaino	3,70 kg
Valmistajan tuotekoodi	80-0070-B (LHE: 80-0070)
