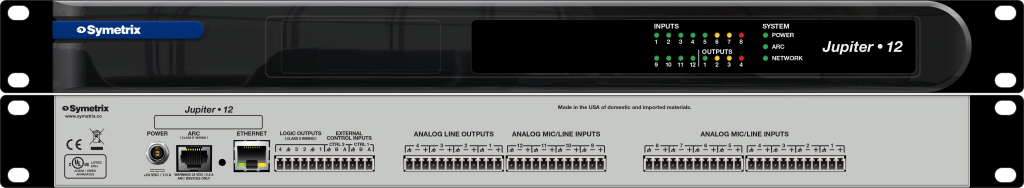

Symetrix Jupiter 12 – DSP-prosessori (kiinteä arkkitehtuuri)

Kiinteän arkkitehtuurin DSP-prosessori, jossa on 12 mic/line-tuloa, 4 linjalähtöä ja 85 valmiiksi testattua sovellusta. Käyttöönotto onnistuu valitsemalla sovellus ja säätämällä sen parametrit.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Symetrix Jupiter 12 on kiinteän arkkitehtuurin DSP-prosessori, joka toimii valmiiksi konfiguroiduilla sovelluksilla (apps). Siinä on 12 mikrofoni-/linjatuloa ja 4 linjalähtöä. Käyttäjä valitsee 85 valmiista sovelluksesta tarpeeseen sopivan ja säätää sen parametrit Jupiter-ohjelmistolla, joten signaaliketjua ei tarvitse rakentaa itse.

Valmistajan mukaan Jupiter-sovelluksia on miksaukseen ja reititykseen (esim. kirkot, oikeussalit ja juhlatilat), kuulutuksiin ja äänen jakeluun (esim. liikenneasemat, teatterit ja kauppakeskukset), äänentoistoon (esim. yökerhot, oikeussalit ja luentosalit) sekä erikoiskäyttöön (esim. lähetys- ja tuotantotilat). Kolme Jupiter-mallia eroavat valmistajan mukaan vain tulojen ja lähtöjen määrältä.

Tärkeimmät ominaisuudet

12 mic/line-tuloa (phantomsyöttö +20 V DC, enintään 20 mA / tulo) ja 4 balansoitua linjalähtöä
85 valmista, testattua sovellusta; käsittelyssä mm. dynamiikka, EQ, FIR-suotimet, kierron esto, kaiutinhallinta, automaattimikseri ja matriisi
Latenssi alle 1,6 ms, dynamiikka-alue yli 110 dB (A-painotettu), 48 kHz
GPIO 4 × 4, ARC-portti seinäohjaimille ja Ethernet-portti ohjelmointiin (Jupiter-ohjelmisto Windowsille)
Sisäänrakennettu verkkopalvelin etämittaukseen, diagnostiikkaan ja ARC-WEB-selainohjaukseen
19″ 1U-runko, ulkoinen virtalähde (24 V DC, 1,0 A)

Jupiter-mallit rinnakkain

Malli	Mic/line-tulot	Linjalähdöt	GPIO	Sovelluksia
Jupiter 4	4	4	4 × 4	85
Jupiter 8	8	8	4 × 4	85
Jupiter 12	12	4	4 × 4	85

Ohjaus ja lisävarusteet

Valmistajan mukaan Jupiteria ohjataan ARC-seinäohjaimilla, ARC-WEB-käyttöliittymällä sekä muiden valmistajien kosketusnäytöillä RS-232- tai UDP/IP-yhteydellä. Yhteensopivia ARC-ohjaimia ovat ARC-2e, ARC-K1e, ARC-SW4e ja RC-3, ja ohjaimien virransyöttöön sopii ARC-PSe. Valmistajan mukaan ARC-3 ei toimi Jupiterin kanssa.

Usein kysyttyä

Mikä ero on kiinteällä ja avoimella arkkitehtuurilla?

Jupiterissa käsittely valitaan valmiista sovelluksista, joten ohjelmointia ei juuri tarvita. Avoimen arkkitehtuurin Prism-, Radius NX– ja Edge-prosessoreissa signaaliketju rakennetaan vapaasti Composer-ohjelmistolla, ja niissä on valinnainen Dante.

Mikä ero on Jupiter 12:lla ja Jupiter 8:lla?

Valmistajan mukaan Jupiter-mallit eroavat vain tulojen ja lähtöjen määrältä: Jupiter 12:ssa on 12 tuloa ja 4 lähtöä, kun taas Jupiter 8:ssa on 8 tuloa ja 8 lähtöä. Sovellukset ja ohjelmisto ovat samat.

Tarvitseeko Jupiter erillisen virtalähteen?

Valmistajan datalehden mukaan Jupiter saa virtansa ulkoisesta virtalähteestä (100–240 V AC → 24 V DC, 1,0 A).

Näytä valmistajan sivu

Tekniset tiedot

Analogiset tulot	12 × mic/line (3,81 mm riviliitin)
Analogiset lähdöt	4 × linja, balansoitu
Phantomsyöttö	+20 V DC, enintään 20 mA / tulo
Tulon hienosäätö	± 24 dB
Sovellukset	85 valmista sovellusta
GPIO	4 × 4
Ohjaus	ARC-portti, Ethernet (Jupiter-ohjelmisto, Windows), ARC-WEB
Näytetaajuus	48 kHz
Latenssi	alle 1,6 ms
Dynamiikka-alue	yli 110 dB (A-painotettu)
THD + N	alle -85 dB (1 kHz, +22 dBu)
Taajuusvaste	20 Hz – 20 kHz, ± 0,5 dB
Virransyöttö	ulkoinen virtalähde (mukana), 24 V DC / 1,0 A, tulo 100–240 V AC, enintään 25 W
Koko	19″, 1U
Mitat (L × S × K)	480,2 × 190,5 × 43,7 mm
Toimituspaino	3,63 kg
Valmistajan tuotekoodi	80-0042
