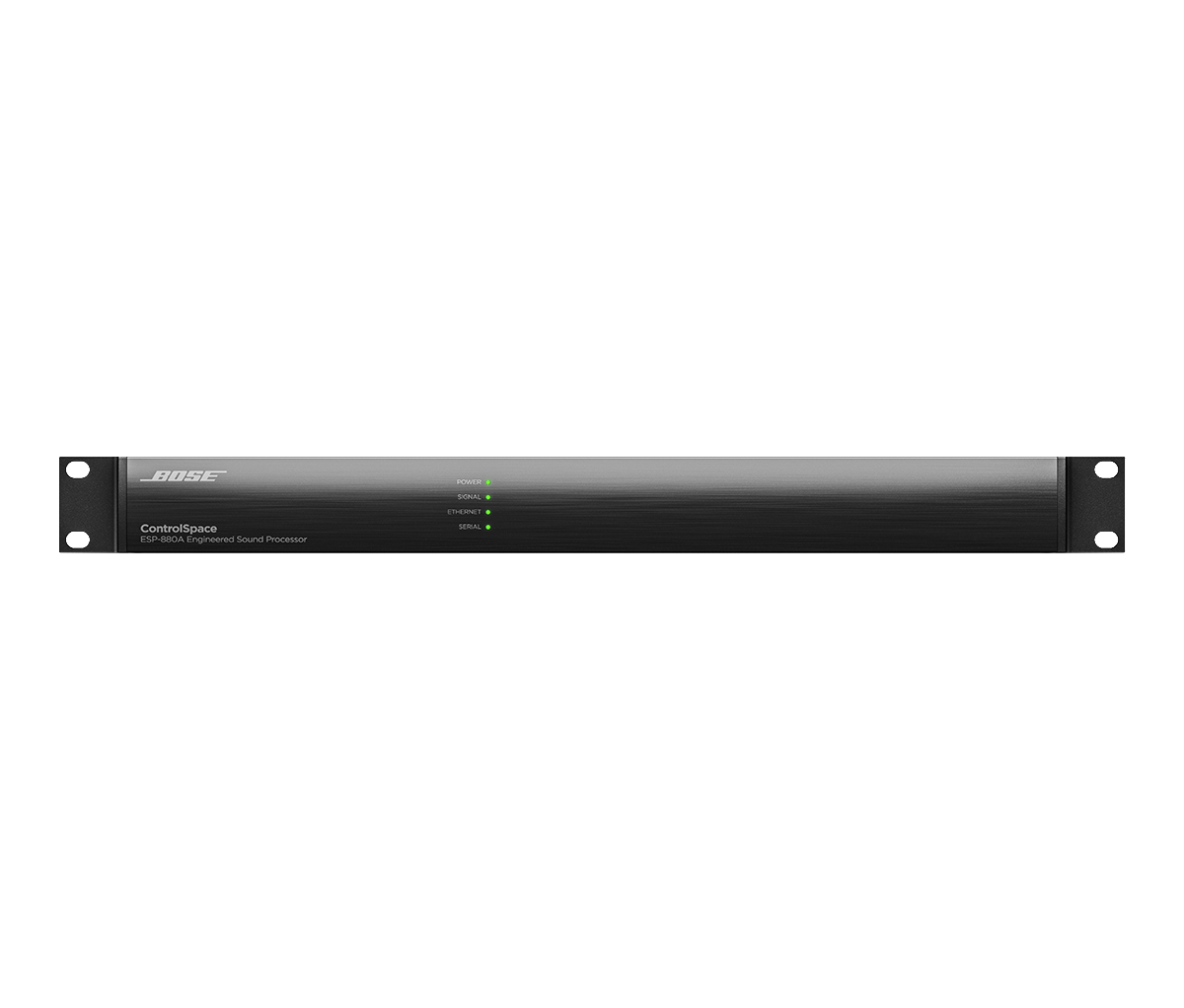

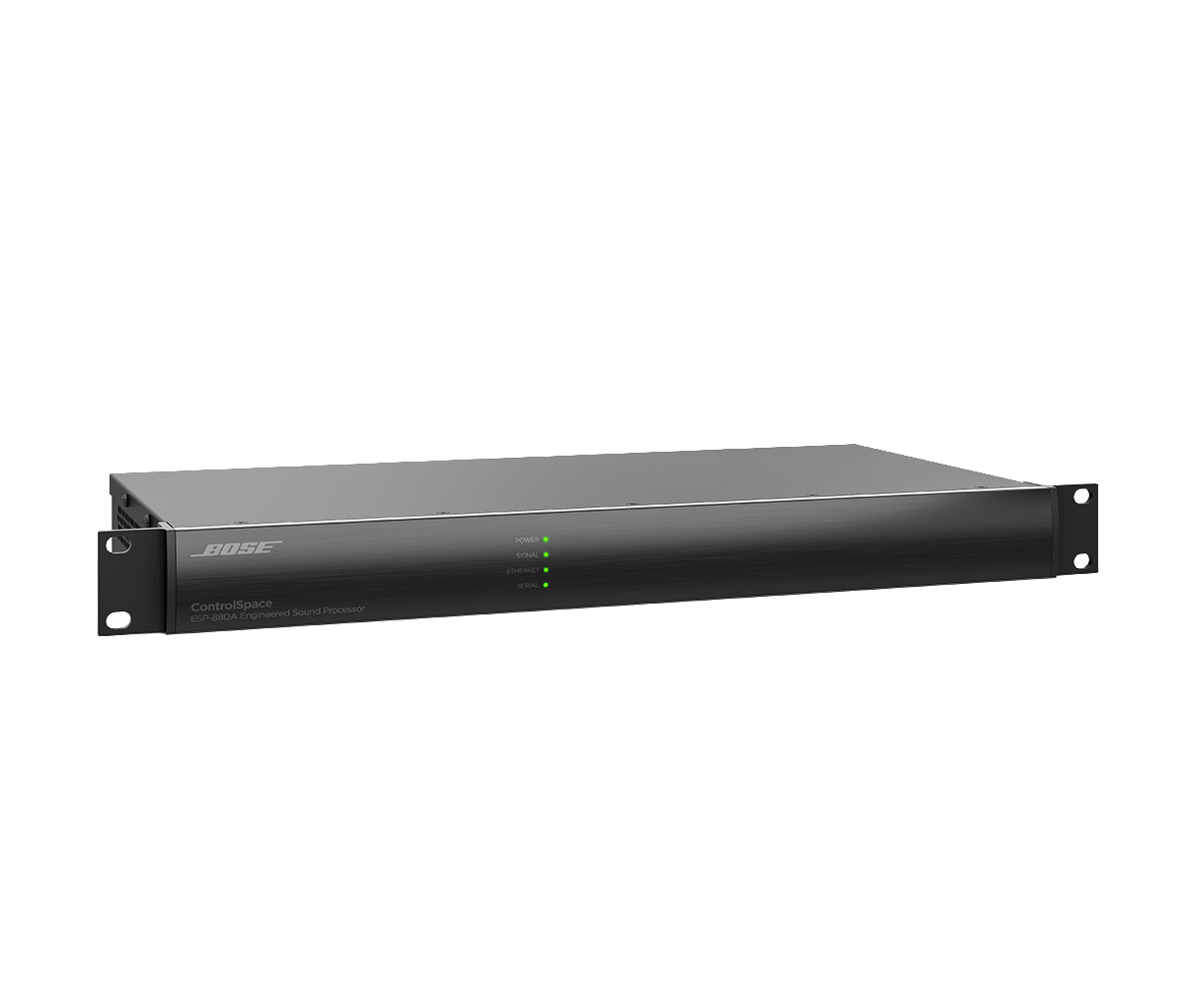

Bose ControlSpace ESP-880A – DSP-äänenkäsittelyprosessori

Bose ControlSpace ESP-880A – DSP-äänenkäsittelyprosessori

Avoimen arkkitehtuurin DSP-prosessori kiinteisiin äänijärjestelmiin. 8 × 8 analogista I/O:ta, AmpLink-lähtö Bose-vahvistimille ja laaja ohjausliitäntöjen valikoima.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Bose ControlSpace ESP-880A on avoimen arkkitehtuurin DSP-äänenkäsittelyprosessori, jossa on 8 analogista mikrofoni-/linjatuloa, 8 analogista linjalähtöä ja AmpLink-lähtö. Valmistajan mukaan se sopii pienistä itsenäisistä kohteista suuriin verkotettuihin järjestelmiin.

Käyttökohteiksi valmistaja mainitsee auditoriot, uskonnolliset tilat, lomakohteet ja majoitustilat, myymälät sekä oppilaitokset.

Tärkeimmät ominaisuudet

8 balansoitua mic/line-tuloa (48 V phantomsyöttö tulokohtaisesti) ja 8 balansoitua linjalähtöä, Euroblock-liittimet
48 kHz / 24-bit, dynamiikka-alue yli 115 dB, latenssi 860 µs
AmpLink-lähtö: 8 kanavaa pakkaamatonta digitaaliääntä Cat 5 -kaapelilla yhteensopiviin Bose Professional -vahvistimiin
ControlSpace Designer -moduulit: mm. automaattinen mikrofonimikseri, kierron esto, tilojen yhdistäminen, graafiset ja parametriset EQ:t, kaiutinkirjastot, AGC, duckerit, gatet, kompressorit ja viive (enintään 43 s)
Ohjaus: Ethernet, RS-232, 5 ohjaustuloa ja 5 ohjauslähtöä sekä oma tulo ControlCenter CC-16:lle; ajurit AMX- ja Crestron-järjestelmiin
Loppukäyttäjän ohjaus ControlCenter-ohjaimilla, CC-64-paneelilla tai ControlSpace Remote -sovelluksella
1RU, paino 2,6 kg

ControlSpace-prosessorit rinnakkain

Malli	Analog tulot / lähdöt	Dante	AmpLink-lähtö	AEC	VoIP / PSTN / USB
ESP-880A	8 / 8	–	8 kanavaa	–	–
EX-1280	12 / 8	64 × 64	8 kanavaa	–	USB
EX-1280C	12 / 8	64 × 64	8 kanavaa	12 kanavaa	2 VoIP-linjaa, PSTN, USB
EX-440C	4 / 4	16 × 16	4 kanavaa	8 kanavaa	1 VoIP-linja, PSTN, USB
EX-12AEC	–	16 × 16	–	12 kanavaa	–

Ohjaimet ja vahvistimet

Valmistaja listaa ESP-880A:n lisävarusteiksi ControlCenter CC-1-, CC-2– ja CC-3 -vyöhykeohjaimet, CC-16-seinäohjaimen, CC-64-paneelin ja CC-PS1-virtalähteen. Myös digitaaliset CC-1D-, CC-2D– ja CC-3D-ohjaimet ovat valmistajan mukaan yhteensopivia. AmpLink-lähtöön liitetään esimerkiksi PowerSpace-vahvistimet, joissa on AmpLink-tulo.

Usein kysyttyä

Onko ESP-880A:ssa Dante-liitäntää?

Valmistajan tiedoissa ESP-880A:n digitaalinen äänilähtö on AmpLink (8 kanavaa); Dantea ei mainita. Dante-verkkoon sopivat esimerkiksi EX-1280 (64 × 64) ja muut ControlSpace EX -prosessorit.

Voiko ESP-880A:ta ohjata ulkoisella ohjausjärjestelmällä?

Kyllä. Valmistajan mukaan ESP-880A tukee sarjaprotokollaa RS-232- ja Ethernet-portin kautta, ja AMX- ja Crestron-järjestelmiin on saatavana ajurit.

Näytä valmistajan sivu

Tekniset tiedot

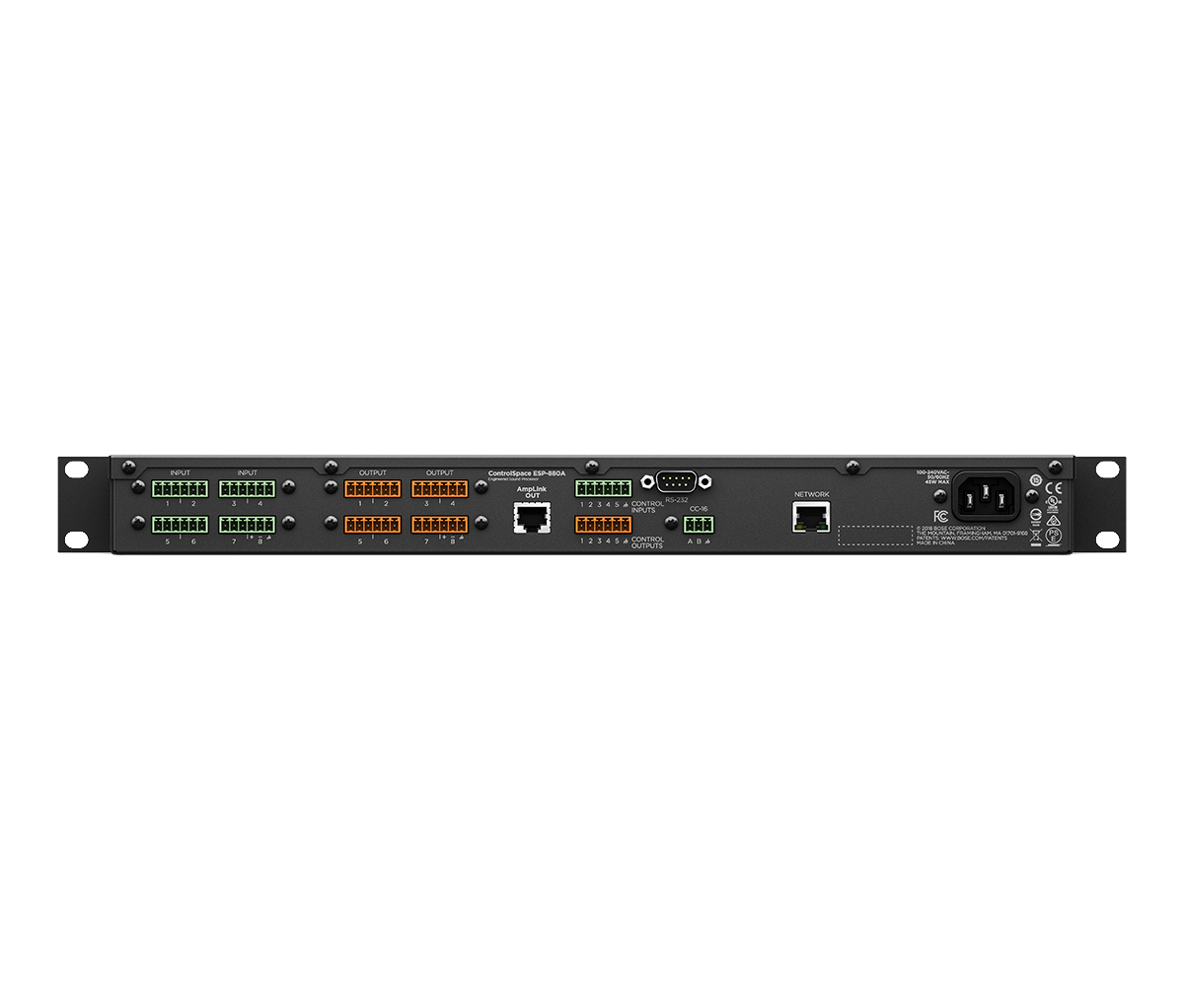

Analogiset tulot	8 balansoitua, mic/line (4 × 6-napainen Euroblock, 3,81 mm)
Phantomsyöttö	48 V DC, 10 mA, tulokohtainen
Analogiset lähdöt	8 balansoitua, linja (4 × 6-napainen Euroblock, 3,81 mm)
Digitaalinen ääni	AmpLink-lähtö, 8 kanavaa (RJ-45)
Näytetaajuus / bittisyvyys	48 kHz / 24-bit
Dynamiikka-alue	yli 115 dB (A-painotettu)
Latenssi	860 µs (analogitulo – analogilähtö)
Viive	enintään 43 s
Ohjaustulot	5 analogista/digitaalista, RS-232 (DB9), ControlCenter CC-16
Ohjauslähdöt	5 digitaalista
Tietokoneliitäntä	RJ-45 (Ethernet, 100 Mbps)
Ohjelmisto	ControlSpace Designer (Windows)
Verkkojännite	85–264 V AC, 50/60 Hz
Tehonkulutus	alle 37 VA (tyypillinen)
Räkkikoko	1RU
Mitat (K × L × S)	44 × 483 × 215 mm
Paino	2,6 kg
Valmistajan tuotekoodi	812862-2110
