Bose ControlSpace EX-4ML – Dante-päätelaite mikrofoneille

Dante-päätelaite, jolla neljä neuvottelumikrofonia liitetään ControlSpace EX -prosessoriin yhdellä Cat 5/6 -kaapelilla. 4 mic/line-tuloa, 4 GPI- ja 8 GPO-liitäntää.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

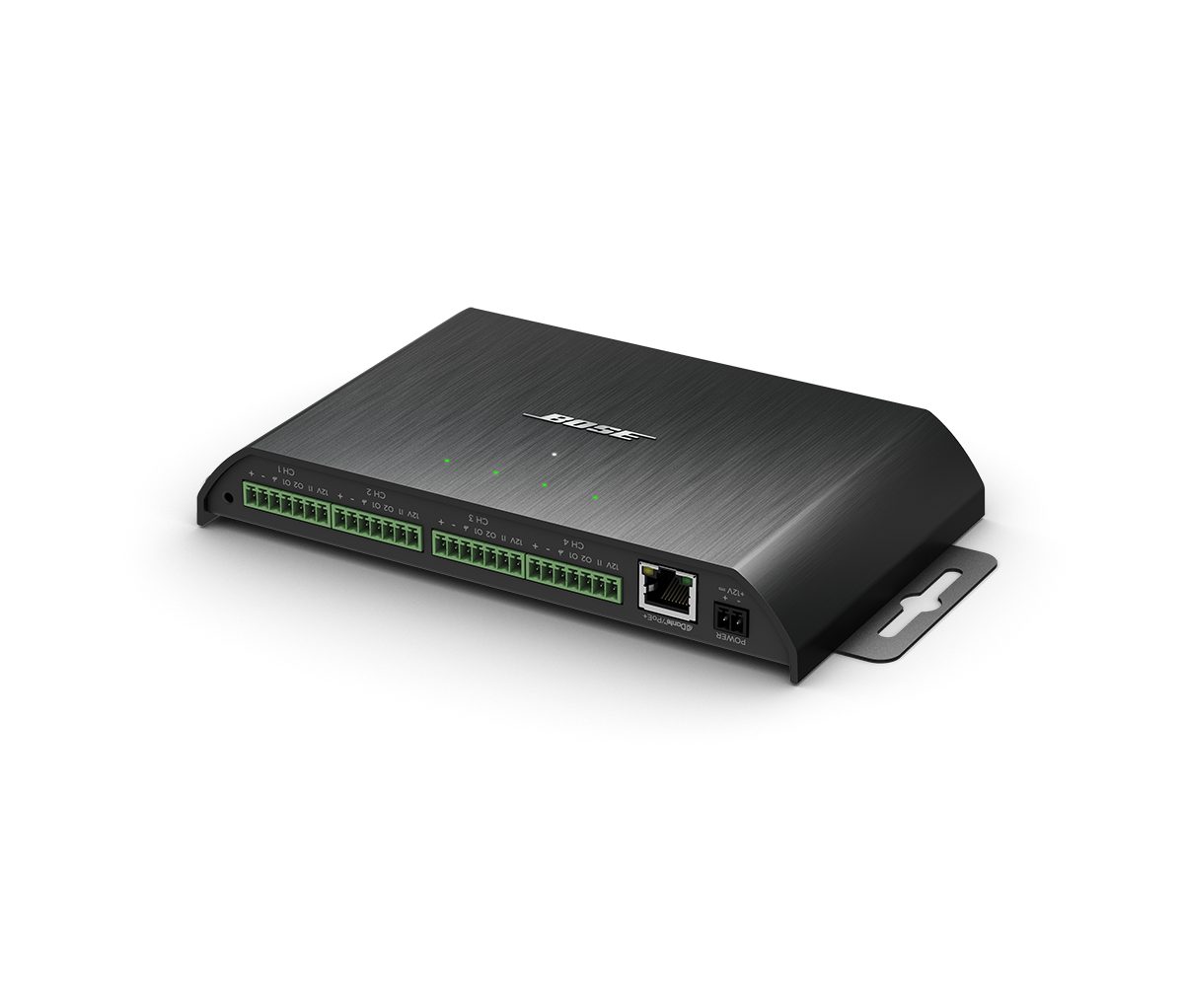

Bose ControlSpace EX-4ML on mikrofoni-/GPIO-Dante-päätelaite, jolla enintään neljä neuvottelumikrofonia liitetään Dante-verkkoon yhdellä Cat 5/6 -kaapelilla. Valmistajan mukaan se on optimoitu EX-1280C-, EX-12AEC– ja EX-440C -prosessoreille. Laitteen voi sijoittaa neuvottelupöydän alle, ketjuttaa muiden EX-päätelaitteiden kanssa tai asentaa räkkiin.

Käyttökohteiksi valmistaja mainitsee johtoryhmien kokoushuoneet, keskikokoiset ja suuret neuvotteluhuoneet, oikeussalit, etäopetuksen, auditoriot ja monitoimitilat.

Tärkeimmät ominaisuudet

4 balansoitua mic/line-tuloa (irrotettavat 7-napaiset Euroblockit), 48 V phantomsyöttö ohjelmallisesti
Herkkyys 0, +15, +30 tai +45 dB, ekvivalenttinen kohina -115 dBu (+45 dB)
4 GPI- ja 8 GPO-liitäntää esimerkiksi mikrofonien LEDeille ja mykistyspainikkeille
Dante-tulo ja -lähtö (2 × RJ-45) ketjutusta varten
Virransyöttö PoE+:lla (802.3at, Class 0) tai 12 V DC:llä
ControlSpace Designer: automaattinen tunnistus, automaattinen reititys ja mikrofonien LED- ja mykistyslogiikka ilman erillistä ohjausjärjestelmää

EX-4ML ja EX-8ML rinnakkain

Malli	Mic/line-tulot	GPI / GPO	Tehonkulutus	Mitat (K × L × S)
EX-4ML	4	4 / 8	4,3 W + 1 W phantom	29 × 213 × 112 mm
EX-8ML	8	8 / 16	5,6 W + 2 W phantom	29 × 213 × 132 mm

Yhteensopivuus ja lisävarusteet

Valmistajan mukaan EX-4ML on yhteensopiva ControlSpace EX-1280-, EX-440C-, EX-1280C– ja EX-12AEC -prosessorien kanssa. Lisävarusteita ovat EX-päätelaitteiden asennuskiinnike ja mikrofonin jatkokaapeli telco-tyyppisille mikrofoniliitännöille.

Usein kysyttyä

Tarvitseeko EX-4ML erillisen virtalähteen?

Ei välttämättä. Laite saa virran PoE+:lla (802.3at, Class 0), ja siinä on myös 12 V DC -tulo.

Voiko EX-4ML:iä ketjuttaa?

Kyllä. Valmistajan mukaan sen voi ketjuttaa muiden EX-päätelaitteiden kanssa; laitteessa on Dante-tulo ja -lähtö.

Näytä valmistajan sivu

Tekniset tiedot

Analogiset tulot	4 balansoitua, mic/line (4 × 7-napainen Euroblock, 3,81 mm, irrotettava)
Herkkyys	0 / +15 / +30 / +45 dB (ohjelmallinen)
Phantomsyöttö	48 V DC, ohjelmallisesti tulokohtainen
Ekvivalenttinen tulokohina	-115 dBu (+45 dB vahvistus)
Taajuusvaste	20 Hz – 20 kHz (±1 dB)
Ohjausliitännät	4 × GPI, 8 × GPO
Dante	1 × RJ-45 in, 1 × RJ-45 out
Virransyöttö	PoE+ (802.3at, Class 0) tai 12 V DC, 200 mA
Tehonkulutus	4,3 W + 1 W phantomsyöttö (jos käytössä)
Ohjelmisto	ControlSpace Designer 5.0 tai uudempi (Windows)
Kiinnitys	2 kiinnityskorvaketta
Käyttölämpötila	0–40 °C
Mitat (K × L × S)	29 × 213 × 112 mm
Väri	musta
Valmistajan tuotekoodi	771783-0110
