Avoimen arkkitehtuurin 1RU-DSP-prosessori yleiseen äänenkäsittelyyn ja PA-järjestelmiin. 12 mic/line-tuloa, 8 lähtöä, Dante 64 × 64 ja AmpLink-lähtö Bose-vahvistimille.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

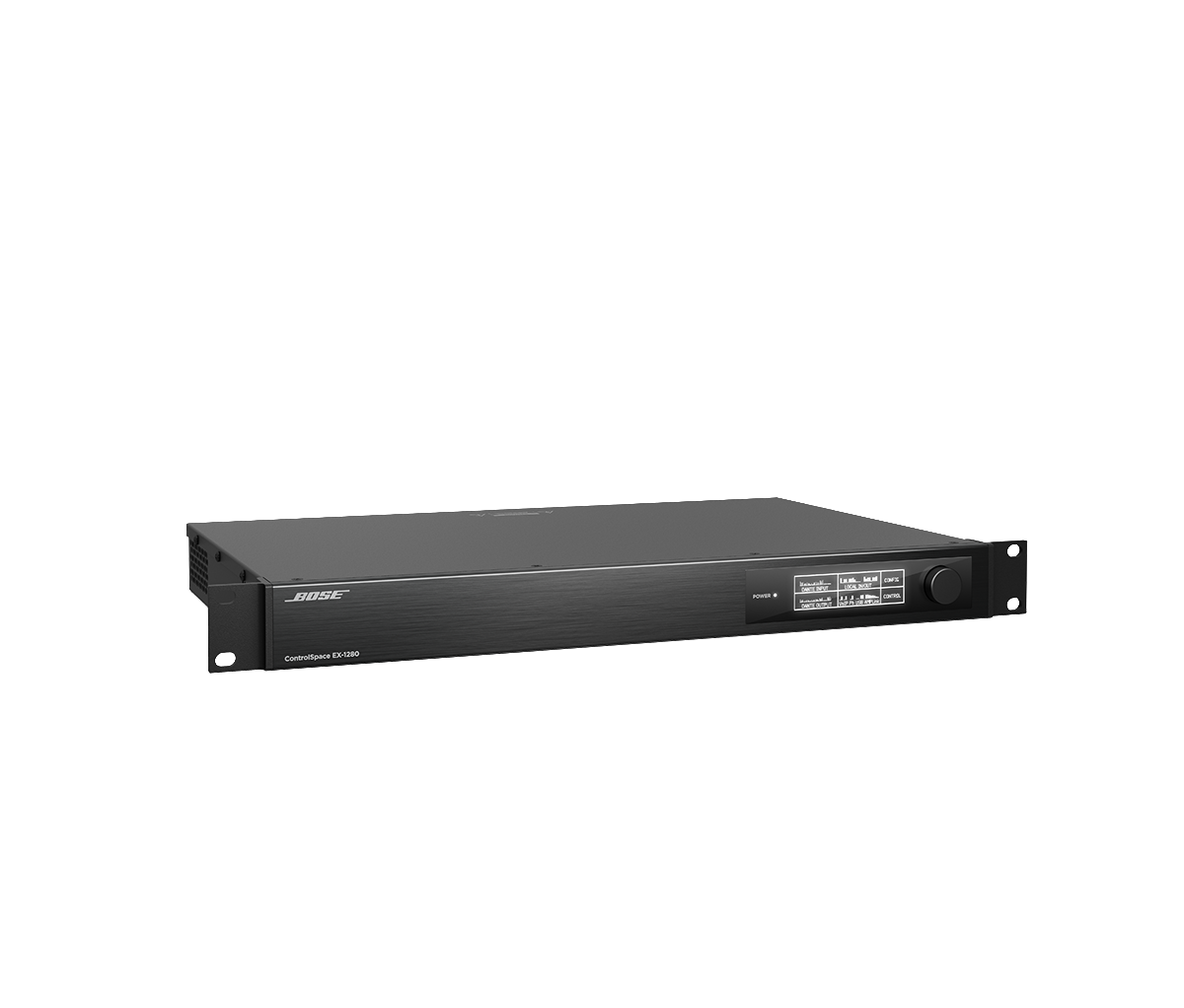

Bose ControlSpace EX-1280 on avoimen arkkitehtuurin DSP-äänenkäsittelyprosessori yleiskäyttöisiin äänijärjestelmiin ja PA-sovelluksiin. Siinä on 12 analogista mikrofoni-/linjatuloa, 8 analogista lähtöä, AmpLink-lähtö ja 64 × 64 kanavan Dante-liitäntä. Asetukset tehdään ControlSpace Designer -ohjelmistossa vedä ja pudota -periaatteella.

Käyttökohteiksi valmistaja mainitsee esiintymispaikat, stadionit ja areenat, uskonnolliset tilat, majoitus- ja ravitsemisalan, monitoimitilat, oikeussalit ja huvipuistot.

Tärkeimmät ominaisuudet

12 balansoitua mic/line-tuloa (48 V phantomsyöttö ohjelmallisesti tulokohtaisesti) ja 8 balansoitua linjalähtöä
Dante 64 × 64 (primary/secondary) Dante-mikrofoneille, -vahvistimille, -miksereille ja -päätelaitteille
AmpLink-lähtö: 8 kanavaa pakkaamatonta digitaaliääntä AmpLink-tuloisiin Bose Professional -vahvistimiin
USB-liitäntä tietokoneen äänilähteille

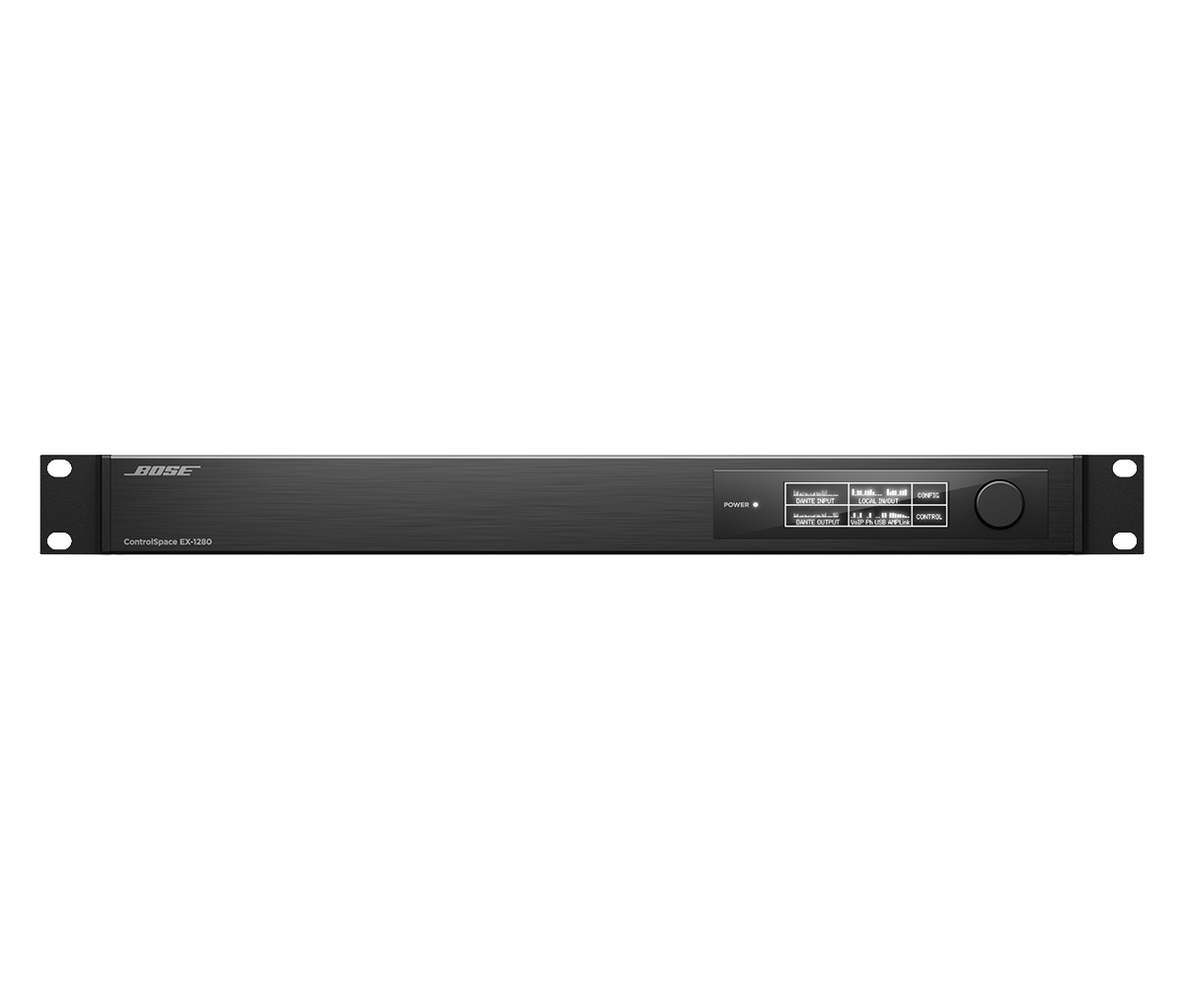

Etupaneelissa OLED-näyttö (256 × 64) ja kiertonuppi verkkoasetuksiin ja kanavien seurantaan
GPIO (5 tuloa / 5 lähtöä) ja sarjaliitäntä ulkoisille laitteille ja ohjausjärjestelmille
Latenssi 1,05 ms, viive enintään 43 s, 1RU, paino 3,2 kg

ControlSpace-prosessorit rinnakkain

Malli	Analog tulot / lähdöt	Dante	AmpLink-lähtö	AEC	VoIP / PSTN / USB
ESP-880A	8 / 8	–	8 kanavaa	–	–
EX-1280	12 / 8	64 × 64	8 kanavaa	–	USB
EX-1280C	12 / 8	64 × 64	8 kanavaa	12 kanavaa	2 VoIP-linjaa, PSTN, USB
EX-440C	4 / 4	16 × 16	4 kanavaa	8 kanavaa	1 VoIP-linja, PSTN, USB
EX-12AEC	–	16 × 16	–	12 kanavaa	–

Lisävarusteet

Valmistaja listaa EX-1280:n lisävarusteiksi EX-4ML– ja EX-8ML -Dante-päätelaitteet mikrofoneille, digitaaliset ControlCenter CC-1D-, CC-2D– ja CC-3D -vyöhykeohjaimet, CC-16-seinäohjaimen ja CC-64-paneelin. Vahvistimiksi sopivat esimerkiksi AmpLink-tuloiset PowerSpace-vahvistimet ja Dante-tuloiset PowerShareX-vahvistimet.

Usein kysyttyä

Mikä ero on EX-1280:llä ja EX-1280C:llä?

Molemmissa on 12 tuloa, 8 lähtöä, Dante 64 × 64 ja AmpLink-lähtö. EX-1280C on tarkoitettu neuvottelutiloihin: siinä on lisäksi 12 kaiunpoistokanavaa (AEC), kaksi VoIP-linjaa ja PSTN-puhelinliitäntä.

Voiko EX-1280:een liittää Dante-mikrofoneja?

Kyllä. Valmistajan mukaan Dante-liitäntä (64 × 64) tukee muun muassa natiivisti Dante-liitäntäisiä mikrofoneja. Analogiset mikrofonit voi tuoda Dante-verkkoon EX-4ML– tai EX-8ML-päätelaitteella.

Näytä valmistajan sivu

Tekniset tiedot

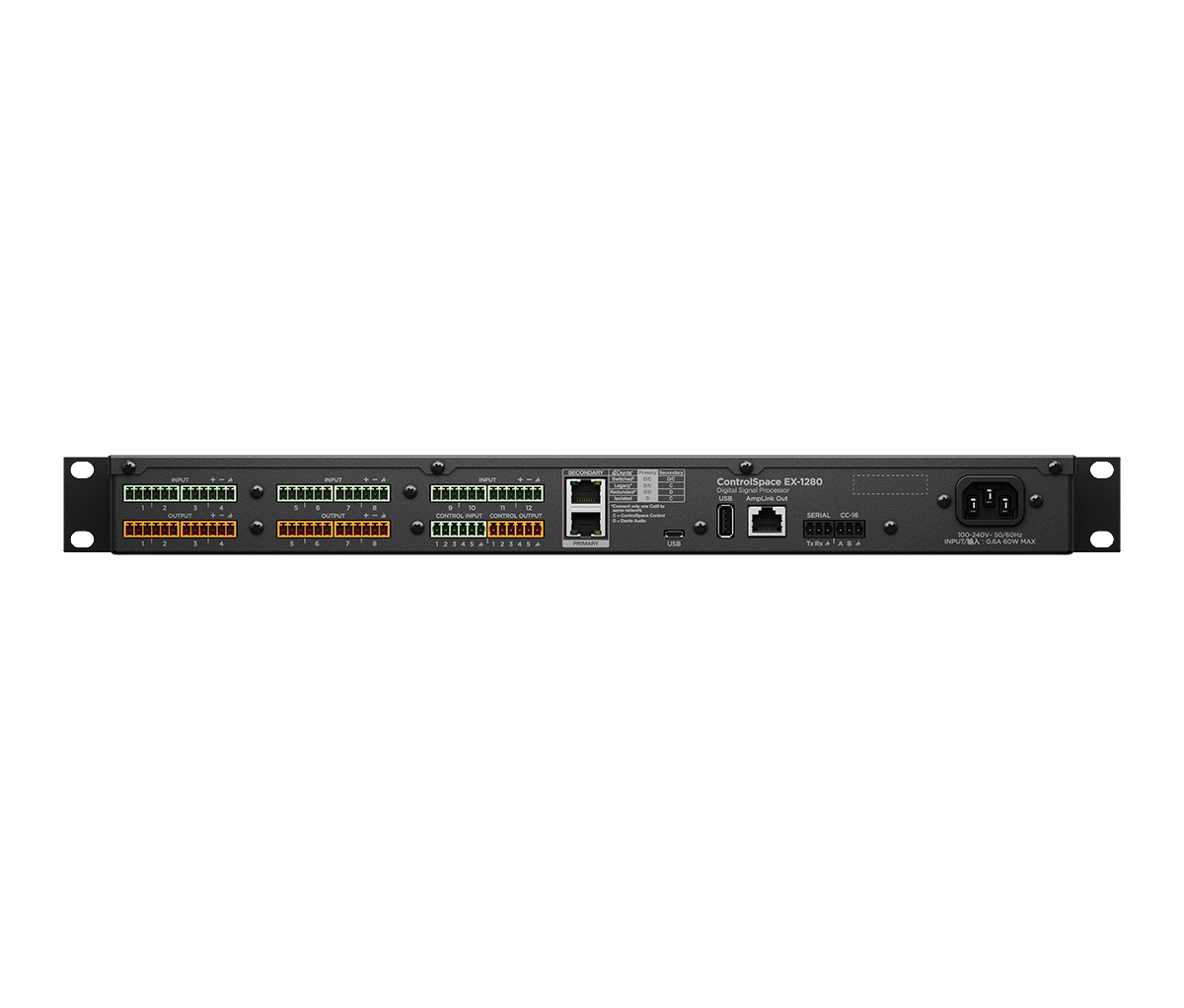

Analogiset tulot	12 balansoitua, mic/line (Euroblock, 3,81 mm)
Phantomsyöttö	48 V DC, 10 mA, ohjelmallisesti tulokohtainen
Analogiset lähdöt	8 balansoitua, linja (6 × 6-napainen Euroblock, 3,81 mm)
Digitaalinen ääni	Dante 64 × 64 (primary/secondary), AmpLink-lähtö 8 kanavaa
Muut liitännät	USB, GPIO 5 tuloa / 5 lähtöä, sarjaliitäntä
Näyttö	256 × 64 OLED
Näytetaajuus / bittisyvyys	48 kHz / 24-bit
Dynamiikka-alue	yli 115 dB (A-painotettu)
Latenssi	1,05 ms (analogitulo – analogilähtö)
Viive	enintään 43 s
Ohjelmisto	ControlSpace Designer 5.5 tai uudempi (Windows)
Verkkojännite	85–264 V AC, 50/60 Hz
Tehonkulutus	35 W (tyypillinen, 40 °C)
Räkkikoko	1RU
Mitat (K × L × S)	44 × 483 × 282 mm
Paino	3,2 kg
Valmistajan tuotekoodi	834317-2110
