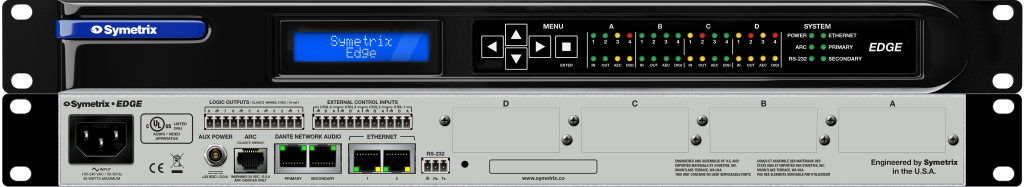

Symetrix Edge Dante – DSP-prosessori neljällä korttipaikalla

Avoimen arkkitehtuurin DSP-runko, johon kootaan tarvittavat liitännät neljällä I/O-kortilla. Redundantti 64 × 64 Dante, sisäänrakennettu gigabittikytkin ja 8 × 8 GPIO.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Symetrix Edge Dante (valmistajalla Edge with Dante) on avoimen arkkitehtuurin DSP-prosessori, jonka liitännät valitaan neljällä I/O-kortilla. Korttipaikkoihin asennetaan analogisia tulo- ja lähtökortteja, AEC-, USB-, VoIP- tai analogisia puhelinkortteja, yhteensä enintään 16 paikallista I/O-kanavaa. Lisäksi rungossa on 64 × 64 kanavan redundantti Dante-liitäntä.

Valmistajan mukaan Edge on paras ratkaisu silloin, kun tarvitaan hyvin tietty liitäntäyhdistelmä eikä mikään valmis kokoonpano sovi. Toiminnot rakennetaan Symetrix Composer -ohjelmistolla.

Tärkeimmät ominaisuudet

4 I/O-korttipaikkaa, 6 korttityyppiä, enintään 16 paikallista I/O-kanavaa
Redundantti Dante 64 × 64 (primary/secondary) sisäisellä gigabittikytkimellä, joka vähentää ulkoisten kytkinten tarvetta
8 logiikkatuloa (tai 4 analogista ohjaustuloa) ja 8 logiikkalähtöä, RS-232 ja ARC-portti
Latenssi 0,88 ms (A/D/A), dynamiikka-alue 114 dB (A-painotettu), 48 kHz
Sisäänrakennettu verkkopalvelin etämittaukseen, diagnostiikkaan ja ARC-WEB-ohjaukseen; etupaneelin LCD-näyttö
Sisäinen virtalähde (100–240 V AC, enintään 45 W) ja tulo redundantille ulkoiselle 24 V DC -virtalähteelle

Edge-mallit rinnakkain

Malli	Korttipaikat	Dante	Gigabittikytkimen portit	GPIO
Edge Dante	4	64 × 64, redundantti	4 (Dante + ohjaus)	8 tuloa / 8 lähtöä
Edge (non-Dante)	4	–	–	8 tuloa / 8 lähtöä

Composer-prosessorit rinnakkain

Sarja	Analogiset tulot / lähdöt	Dante	Laajennettavuus
Prism	4 × 4, 8 × 8, 12 × 12 tai 16 × 16	64 × 64 (Dante-mallit)	xIO-laajennukset (Dante-mallit)
Radius NX	4 × 4 tai 12 × 8	64 × 64, redundantti (Dante-mallit)	1 korttipaikka, AEC-koprosessori, USB-audio
Edge	I/O-korteilla enintään 16 kanavaa	64 × 64, redundantti (Dante-malli)	4 korttipaikkaa
D100	–	256 × 256, lisenssillä 384 × 384	ohjelmistolisenssit (Dante, AEC, toisto)

Laajennukset ja ohjaus

Korttipaikkoihin sopivat 4 kanavan analoginen tulokortti, 4 kanavan analoginen lähtökortti, 4 kanavan AEC-tulokortti, kaksilinjainen VoIP-kortti, kaksilinjainen analoginen puhelinkortti ja USB-audiokortti, jolla Edgeen saa enintään 64 USB-audiokanavaa.

Analogisia tuloja ja lähtöjä lisätään Dante-verkon kautta xIO-laajennuksilla: xIn 4, xOut 4, xIO 4×4, xIn 12, xOut 12 ja xIO Stage 4×4. Seinään asennettavat xIO XLR -päätepisteet (esim. xIO XLR 1×1 ja xIn XLR 4) tuovat mikrofoni- ja linjaliitännät tilaan, ja xIO Bluetooth sekä xIO Bluetooth RCA-3.5 liittävät puhelimen tai muun mobiililaitteen äänen järjestelmään.

Valmistajan mukaan prosessoria voi ohjata ARC-seinäohjaimilla, W-sarjan seinäohjaimilla, T-sarjan kosketusnäytöillä ja Control Serverillä sekä selaimen ARC-WEB-käyttöliittymällä, SymVue-ohjelmalla (Windows) ja TCP/UDP-komennoilla. Muiden valmistajien laitteita ohjataan Intelligent Modules -moduuleilla ja Lua-skripteillä. xControl -laajennus tuo järjestelmään lisää GPIO-liitäntöjä.

Usein kysyttyä

Sisältyykö Edgeen I/O-kortteja?

Valmistaja kutsuu tuotetta Edge-rungoksi (Edge Frame), ja I/O-kortit ovat valinnaisia, käyttäjän asennettavia kortteja. Kortit valitaan sen mukaan, mitä liitäntöjä kohde tarvitsee.

Mikä ero on Edgellä ja Radius NX:llä?

Edgessä on neljä korttipaikkaa ja ei kiinteitä analogisia liitäntöjä. Radius NX:ssä on kiinteät 4 × 4 tai 12 × 8 analogista liitäntää, USB-audio, yksi korttipaikka ja paikka AEC-koprosessorille.

Toimiiko Edge Microsoft Teamsin kanssa?

Valmistajan katalogin mukaan Edge on Microsoft Teams -yhteensopiva, kun siihen on asennettu USB-audiokortti.

Näytä valmistajan sivu

Tekniset tiedot

I/O-korttipaikat	4 (6 korttityyppiä), enintään 16 paikallista I/O-kanavaa
Dante	64 × 64, redundantti (primary/secondary)
Verkko	sisäänrakennettu gigabittikytkin, 2 × Dante, 2 × Ethernet
GPIO	8 logiikkatuloa (tai 4 analogista ohjaustuloa), 8 logiikkalähtöä
Ohjausliitännät	RS-232, ARC-portti (RS-485)
Prosessori	Analog Devices SHARC 21489, 400 MHz
Näytetaajuus	48 kHz
Latenssi (A/D/A)	0,88 ms
Dynamiikka-alue (A/D/A)	114 dB (A-painotettu)
Viivemuisti	174 s (mono) / Edge-runko
Presetit	enintään 1 000
Ohjelmisto	Symetrix Composer (Windows)
Virransyöttö	100–240 V AC, enintään 45 W; lisäksi 24 V DC -tulo redundantille ulkoiselle virtalähteelle
Koko	19″, 1U
Toimituspaino	5,9 kg
Valmistajan tuotekoodi	80-0048
