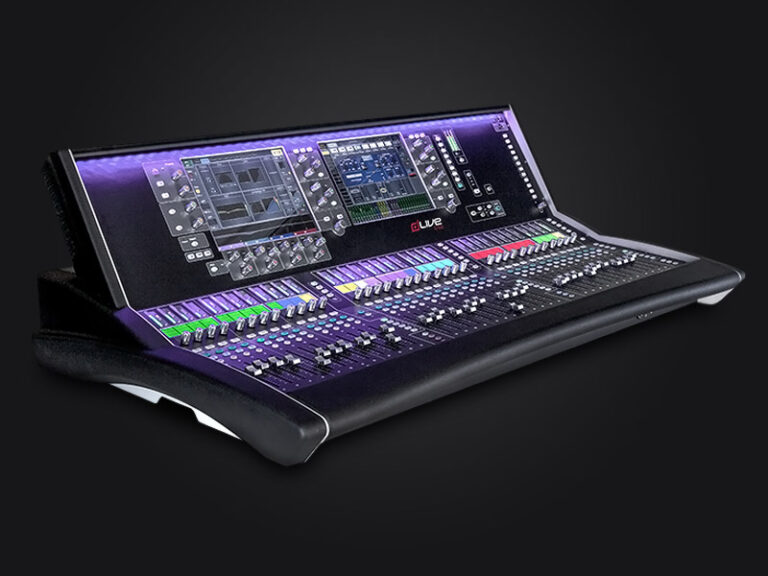

Allen & Heath dLive S7000 – digitaalimikserin ohjainpinta

dLive-sarjan suurin ohjainpinta: 36 faderia, kaksi 12 tuuman kosketusnäyttöä, kahdeksan XLR-tuloa ja -lähtöä sekä redundantit yhteydet MixRackiin.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Allen & Heath dLive S7000 (myös DLIVE-S7) on dLive-sarjan suurin ohjainpinta. Sillä ohjataan erillistä dLive MixRack -mikserimoottoria, ja siinä on 36 faderia, enintään 216 fader stripiä ja kaksi 12 tuuman kosketusnäyttöä.

Valmistaja kuvaa S7000:ta sarjan lippulaivaksi vaativiin kiertue-, broadcast- ja asennuskohteisiin. S Classissa on kahdennetut audioyhteydet ja kahdennettava virransyöttö.

Tärkeimmät ominaisuudet

36 moottorifaderia 6 kerroksessa, enintään 216 fader stripiä
Kaksi 12 tuuman kapasitiivista kosketusnäyttöä, eleohjaus ja Harmony UI -käyttöliittymä
8 XLR mic/line -tuloa ja 8 XLR-linjalähtöä, 2 stereo AES3 -tuloa ja 3 stereo AES3 -lähtöä
Redundantti gigaACE-linkki MixRackiin, redundantti DX-linkki ja kaksi I/O-porttia (128 kanavaa, 96 kHz)
26 määritettävää SoftKey-painiketta ja 6 kiertosäädintä 3 kerroksessa
Vakiona yksi MPS16-virtalähde, rinnalle voi lisätä toisen kesken käytön vaihdettavan (hot-swap) virtalähteen

Mitat 1325 × 728 × 413 mm, paino 41 kg.

dLive S Class -ohjainpinnat rinnakkain

Malli	Faderit (fader stripit)	Kosketusnäyttö	Mitat (L × S × K)	Paino
S3000	20 (120)	1 × 12″	870 × 728 × 413 mm	28 kg
S5000	28 (168)	2 × 12″	1115 × 728 × 413 mm	35 kg
S7000	36 (216)	2 × 12″	1325 × 728 × 413 mm	41 kg

Yhteensopivuus

S7000 ohjaa mitä tahansa dLive MixRackia: CDM32U, CDM48U, CDM64U, DM0U, DM32U, DM48U ja DM64U. C Class -MixRackiin (CDM) voi liittää enintään kaksi ja S Class -MixRackiin (DM) enintään neljä ohjainpintaa. Ensimmäinen pinta liitetään MixRackin omaan gigaACE-porttiin, muut gigaACE-korteilla. MixRack hankitaan erikseen, sillä mikserimoottori on MixRackissa.

Pinnan DX-linkkiin voi liittää DX-laajentimen, esimerkiksi DX168:n, ja I/O-porttiin valinnaisen verkkokortin (Dante, MADI, Waves SoundGrid tai gigaACE). Kaikki kortit: dLive- ja Avantis-verkkokortit.

Usein kysyttyä

Mikä ero S Class- ja C Class -ohjainpinnoilla on?

Kaikki ohjaavat samaa dLive-mikserimoottoria. S Classissa on redundantit gigaACE- ja DX-linkit, kaksi I/O-porttia, 8 XLR-tuloa ja -lähtöä, 26 SoftKey-painiketta ja kahdennettava virtalähde. C Class -pinnat (CTi1500, C1500, C2500, C3500) ovat kevyempiä, ja niissä on yksi I/O-portti ja 6 XLR-tuloa ja -lähtöä.

Montako ohjainpintaa samaan dLive-järjestelmään voi liittää?

S Class -MixRackiin (DM0U, DM32U, DM48U, DM64U) enintään neljä ja C Class -MixRackiin enintään kaksi. Lisäpinnat liitetään gigaACE-korteilla.

Näytä valmistajan sivu

Tekniset tiedot

Faderit	36 moottorifaderia, 6 kerrosta (enintään 216 fader stripiä)
Kosketusnäyttö	2 × 12″ kapasitiivinen
Paikalliset tulot ja lähdöt	8 × XLR mic/line in, 8 × XLR line out
AES3	2 stereo in / 3 stereo out
Liitännät	2 × gigaACE (redundantti MixRack-linkki), 1 × redundantti DX-linkki, 2 × I/O-portti (128 kanavaa, 96 kHz), 2 × verkko, Wordclock BNC, videolähtö
SoftKeys	26
Virtalähde	modulaarinen MPS16, 100–240 V AC; toinen hot-swap-virtalähde valinnainen
Virrankulutus	300 W max (MPS16 V1) / 250 W max (MPS16 V2)
Mitat (L × S × K)	1325 × 728 × 413 mm
Paino	41 kg
Kiertosäätimet	6, 3 kerrosta
