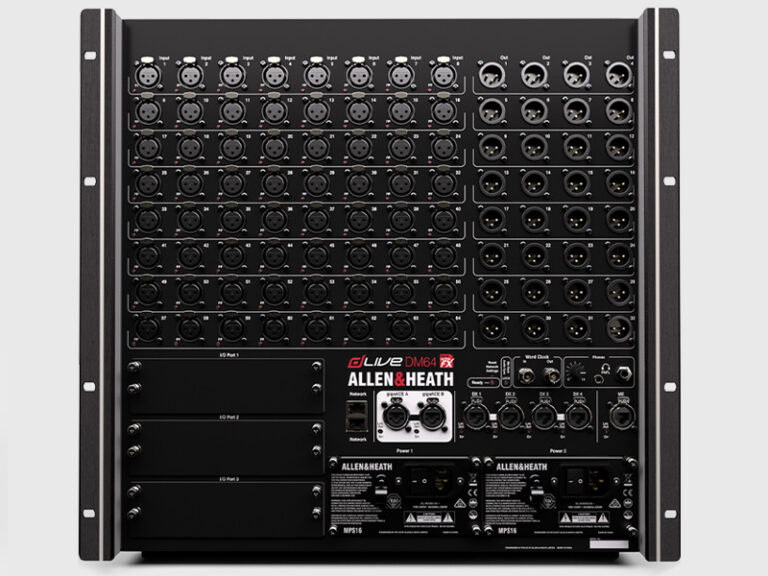

Allen & Heath dLive DM64U – mikserimoottori (MixRack)

Allen & Heath dLive DM64U (myös DLIVE-DM64U) on dLive S Class -sarjan MixRack eli mikserimoottori. Siinä on koko dLive-prosessointi, 64 XLR mic/line -tuloa, 32 linjalähtöä ja kolme I/O-korttipaikkaa. Valmistajan nimi on dLive DM64 (RackUltra FX), ja U-mallissa RackUltra FX -kortti on vakiona.

Valmistaja mainitsee S Class -sarjan käyttökohteiksi kiertueet, broadcastin, kiinteät asennukset ja live-äänentoiston. S Classissa yhteydet ohjainpintaan ja lavarasioihin voidaan kahdentaa.

Tärkeimmät ominaisuudet

• 128 tulokanavaa ja 64 miksauslähtöä täydellä prosessoinnilla, konfiguroitava 64-väyläarkkitehtuuri (ryhmä, FX, aux, matriisi, main) sekä LR-, LCR- ja enintään 5.1-päämiksaus
• XCVI 160×64 FPGA -ydin, 96 kHz ja 0,7 ms:n latenssi
• 16 RackExtra FX -efektiä ja vakiona asennetun RackUltra FX -kortin 8 RackUltra FX -efektiä, 24 DCA-ryhmää ja DEEP-prosessointi
• Automaattinen mikrofonimikseri (AMM) enintään 64 kanavalle ja 4 vyöhykkeelle sekä signaaligeneraattori, RTA ja spektrogrammi
• 64 XLR mic/line -tuloa ja 32 XLR-linjalähtöä, Active PAD -etuasteet
• Redundantti gigaACE-linkki ohjainpintaan, 2 redundanttia DX-linkkiä, 3 I/O-porttia (128 kanavaa, 96 kHz), ME-1-portti ja Wordclock
• Mitat 482,6 × 313 × 458 mm, paino 21 kg; toisen, kesken käytön vaihdettavan virtalähteen voi lisätä

dLive S Class -MixRackit rinnakkain

Yhteensopivuus ja laajennukset

Ohjainpinnat: DM64U toimii kaikkien dLive-ohjainpintojen kanssa (CTi1500, C1500, C2500, C3500, S3000, S5000 ja S7000), ja sillä voi ohjata enintään neljää dLive-ohjainpintaa (yksi integroidun gigaACE-portin ja kolme gigaACE-kortin kautta).

Lavarasiat: DX-linkkeihin liitetään esimerkiksi DX168, DX32, DX164-W, DX88-P ja DX012. Valmistajan mukaan DX-laajentimia voi olla enintään 28 DX Hubin tai DX Link -korttien avulla. GX4816 ja DX Hub liitetään dLiveen gigaACE-kortilla. Dante-laajentimet (DT168, DT164-W, DT20, DT02) vaativat Dante-kortin.

Verkkokortit I/O-porttiin: Dante 64×64, Dante 128×128, superMADI, Waves V3, gigaACE, fibreACE, DX Link ja M-DL-ADAPT.

Muut: ME-1-porttiin liitetään ME-1– tai ME-500 -henkilökohtainen monitorimikseri. Etäohjaukseen sopivat IP6, IP8 ja IP1 sekä ohjausintegraatioon GPIO.

Usein kysyttyä

Voiko MixRackia käyttää ilman ohjainpintaa?

Voi. Valmistajan mukaan MixRack toimii itsenäisesti ohjainpinnan kanssa tai ilman. Sitä voi ohjata dLive Director -ohjelmistolla (Mac ja Windows) ja iPad-sovelluksilla.

Mikä ero DM- ja CDM-MixRackeilla on?

Mikserimoottori on sama. C Class -MixRackeissa (CDM32U, CDM48U, CDM64U) on yksi I/O-portti, kiinteä virtalähde ja tuki kahdelle ohjainpinnalle ja 12 DX-laajentimelle.

Mitä mallikoodin U tarkoittaa?

U-malleissa (esim. DM32U) RackUltra FX -kortti on asennettu valmiiksi. Se tuo kahdeksan RackUltra FX -efektiä, joihin kuuluvat valmistajan mukaan myös laulun sävelkorjaus ja harmonisaattorit.
