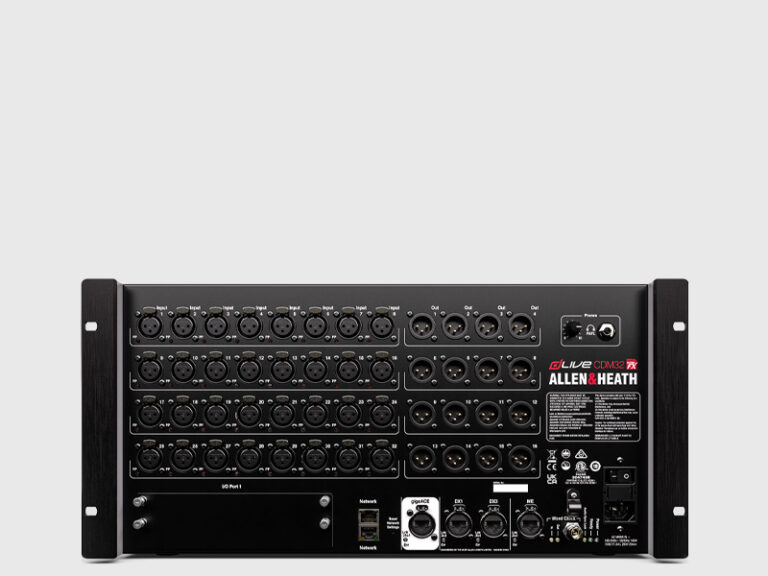

Allen & Heath dLive CDM32U – mikserimoottori (MixRack)

Allen & Heath dLive CDM32U (myös DLIVE-CDM32U) on dLive C Class -sarjan MixRack eli mikserimoottori. Siinä on koko dLive-prosessointi, 32 XLR mic/line -tuloa ja 16 linjalähtöä. Valmistajan nimi on dLive CDM32 (RackUltra FX), ja U-mallissa RackUltra FX -kortti on vakiona.

MixRackia ohjataan dLive-ohjainpinnalla, dLive Director -ohjelmistolla tai iPad-sovelluksilla. Valmistaja mainitsee C Class -sarjan käyttökohteiksi teatterit, kirkot, oppilaitokset, yritystapahtumat ja live-äänentoiston.

Tärkeimmät ominaisuudet

• 128 tulokanavaa ja 64 miksauslähtöä täydellä prosessoinnilla, konfiguroitava 64-väyläarkkitehtuuri (ryhmä, FX, aux, matriisi, main) sekä LR-, LCR- ja enintään 5.1-päämiksaus
• XCVI 160×64 FPGA -ydin, 96 kHz ja 0,7 ms:n latenssi
• 16 RackExtra FX -efektiä ja vakiona asennetun RackUltra FX -kortin 8 RackUltra FX -efektiä, 24 DCA-ryhmää ja DEEP-prosessointi
• Automaattinen mikrofonimikseri (AMM) enintään 64 kanavalle ja 4 vyöhykkeelle sekä signaaligeneraattori, RTA ja spektrogrammi
• 32 XLR mic/line -tuloa ja 16 XLR-linjalähtöä, Active PAD -etuasteet
• gigaACE-portti ohjainpinnalle, 2 DX-linkkiä, I/O-portti (128 kanavaa, 96 kHz), ME-1-portti ja Wordclock
• Mitat 481,6 × 309 × 221 mm (5U), paino 10,1 kg, kiinteä virtalähde (175 W), käännettävät räkkikorvat

dLive C Class -MixRackit rinnakkain

Yhteensopivuus ja laajennukset

Ohjainpinnat: CDM32U toimii kaikkien dLive-ohjainpintojen kanssa (CTi1500, C1500, C2500, C3500, S3000, S5000 ja S7000), ja sillä voi ohjata enintään kahta dLive-ohjainpintaa (yksi integroidun gigaACE-portin ja yksi gigaACE-kortin kautta).

Lavarasiat: DX-linkkeihin liitetään esimerkiksi DX168, DX32, DX164-W, DX88-P ja DX012. Valmistajan mukaan DX-laajentimia voi olla enintään 12 DX Hubin tai DX Link -korttien avulla. GX4816 ja DX Hub liitetään dLiveen gigaACE-kortilla. Dante-laajentimet (DT168, DT164-W, DT20, DT02) vaativat Dante-kortin.

Verkkokortit I/O-porttiin: Dante 64×64, Dante 128×128, superMADI, Waves V3, gigaACE, fibreACE, DX Link ja M-DL-ADAPT.

Muut: ME-1-porttiin liitetään ME-1– tai ME-500 -henkilökohtainen monitorimikseri. Etäohjaukseen sopivat IP6, IP8 ja IP1 sekä ohjausintegraatioon GPIO.

Usein kysyttyä

Voiko MixRackia käyttää ilman ohjainpintaa?

Voi. Valmistajan mukaan MixRack toimii itsenäisesti ohjainpinnan kanssa tai ilman. Sitä voi ohjata dLive Director -ohjelmistolla (Mac ja Windows) ja iPad-sovelluksilla.

Mikä ero CDM- ja DM-MixRackeilla on?

Mikserimoottori on sama. S Class -MixRackeissa (DM32U, DM48U, DM64U, DM0U) on redundantit gigaACE- ja DX-linkit, kolme I/O-porttia, tuki neljälle ohjainpinnalle ja 28 DX-laajentimelle sekä kahdennettava virtalähde.

Mitä mallikoodin U tarkoittaa?

U-malleissa (esim. DM32U) RackUltra FX -kortti on asennettu valmiiksi. Se tuo kahdeksan RackUltra FX -efektiä, joihin kuuluvat valmistajan mukaan myös laulun sävelkorjaus ja harmonisaattorit.
