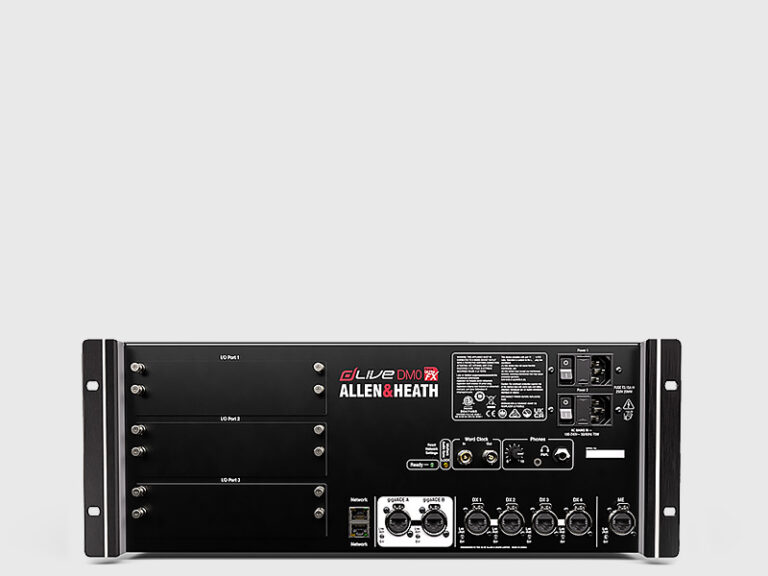

Allen & Heath dLive DM0U – mikserimoottori (MixRack)

Allen & Heath dLive DM0U (myös DLIVE-DM0U) on dLive S Class -sarjan kompakti 4U:n MixRack eli mikserimoottori. Siinä ei ole paikallisia mic/line-liitäntöjä, vaan kaikki tulot ja lähdöt tuodaan DX- ja DT-lavarasioilla tai I/O-korteilla. Valmistajan nimi on dLive DM0 (RackUltra FX).

Valmistaja mainitsee S Class -sarjan käyttökohteiksi kiertueet, broadcastin, kiinteät asennukset ja live-äänentoiston.

Tärkeimmät ominaisuudet

• 128 tulokanavaa ja 64 miksauslähtöä täydellä prosessoinnilla, konfiguroitava 64-väyläarkkitehtuuri (ryhmä, FX, aux, matriisi, main) sekä LR-, LCR- ja enintään 5.1-päämiksaus
• XCVI 160×64 FPGA -ydin, 96 kHz ja 0,7 ms:n latenssi
• 16 RackExtra FX -efektiä ja vakiona asennetun RackUltra FX -kortin 8 RackUltra FX -efektiä, 24 DCA-ryhmää ja DEEP-prosessointi
• Automaattinen mikrofonimikseri (AMM) enintään 64 kanavalle ja 4 vyöhykkeelle sekä signaaligeneraattori, RTA ja spektrogrammi
• Ei paikallisia mic/line-liitäntöjä: I/O lavarasioilla ja kolmella I/O-portilla (128 kanavaa, 96 kHz)
• Redundantti gigaACE-linkki ohjainpintaan, 2 redundanttia DX-linkkiä, ME-1-portti ja Wordclock
• Kahdennettu virtalähde (90 W max / virtalähde), 4U, 482,6 × 355 × 176 mm, paino 12,5 kg

dLive S Class -MixRackit rinnakkain

Yhteensopivuus ja laajennukset

Ohjainpinnat: DM0U toimii kaikkien dLive-ohjainpintojen kanssa (CTi1500, C1500, C2500, C3500, S3000, S5000 ja S7000), ja sillä voi ohjata enintään neljää dLive-ohjainpintaa (yksi integroidun gigaACE-portin ja kolme gigaACE-kortin kautta).

Lavarasiat: DX-linkkeihin liitetään esimerkiksi DX168, DX32, DX164-W, DX88-P ja DX012. Valmistajan mukaan DX-laajentimia voi olla enintään 28 DX Hubin tai DX Link -korttien avulla. GX4816 ja DX Hub liitetään dLiveen gigaACE-kortilla. Dante-laajentimet (DT168, DT164-W, DT20, DT02) vaativat Dante-kortin.

Verkkokortit I/O-porttiin: Dante 64×64, Dante 128×128, superMADI, Waves V3, gigaACE, fibreACE, DX Link ja M-DL-ADAPT.

Muut: ME-1-porttiin liitetään ME-1– tai ME-500 -henkilökohtainen monitorimikseri. Etäohjaukseen sopivat IP6, IP8 ja IP1 sekä ohjausintegraatioon GPIO.

Usein kysyttyä

Miten DM0U:hun liitetään mikrofonit?

Lavarasioilla. Esimerkiksi DX168 liitetään DX-linkkiin ja DT168 Dante-kortin kautta. Myös ohjainpinnan omat XLR-liitännät ovat käytettävissä.

Voiko MixRackia käyttää ilman ohjainpintaa?

Voi. Valmistajan mukaan MixRack toimii itsenäisesti ohjainpinnan kanssa tai ilman. Sitä voi ohjata dLive Director -ohjelmistolla (Mac ja Windows) ja iPad-sovelluksilla.

Mitä mallikoodin U tarkoittaa?

U-malleissa (esim. DM32U) RackUltra FX -kortti on asennettu valmiiksi. Se tuo kahdeksan RackUltra FX -efektiä, joihin kuuluvat valmistajan mukaan myös laulun sävelkorjaus ja harmonisaattorit.
