Allen & Heath SQ Dante 32x32 – Dante-kortti SQ:lle ja AHM:lle

Allen & Heath SQ Dante 32×32 – Dante-kortti SQ:lle ja AHM:lle

Dante-optiokortti SQ-miksereihin ja AHM-prosessoreihin: 32 × 32 kanavaa 48 tai 96 kHz:llä. Valmistajan mukaan erityisen sopiva pari AHM-16:lle ja AHM-32:lle.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

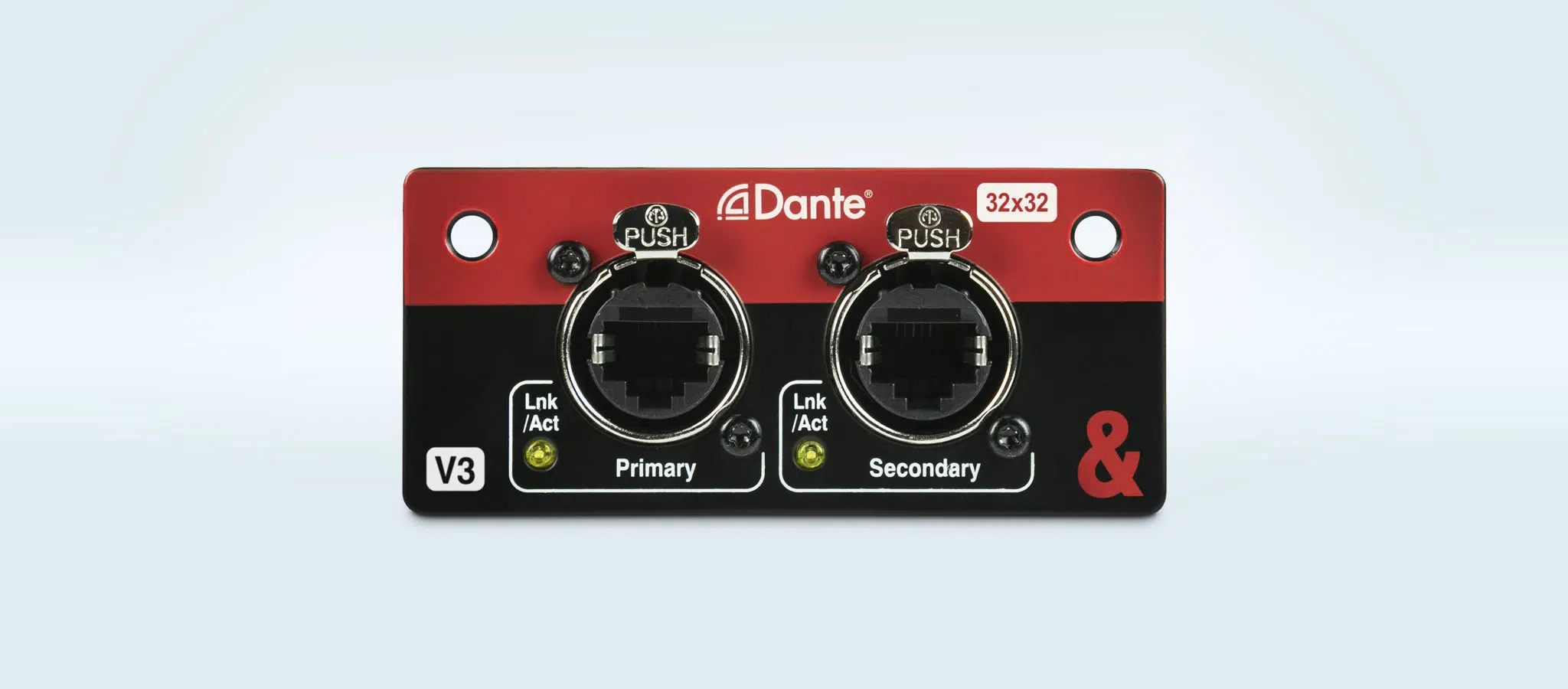

Allen & Heath SQ Dante 32×32 (M-SQ-DANT32, LHE:n tuotekoodi M-SQ-DANT32-AX) on I/O-porttiin asennettava Dante-kortti, joka liittää SQ-mikserin tai AHM-prosessorin Dante-verkkoon 32 × 32 kanavalla 48 tai 96 kHz:llä. Valmistajan mukaan kortti on erityisen sopiva pari AHM-16:lle ja AHM-32:lle.

Käyttökohteiksi valmistaja mainitsee live-äänentoiston, broadcastin, kiinteät asennukset, digitaaliset splitit ja monikanavatallennuksen.

Tärkeimmät ominaisuudet

32 × 32 kanavaa @ 48 tai 96 kHz
Kaksi porttia (redundantti tai kytkintila), lukittavat etherCON-liittimet
AES67-yhteensopiva, Dante Domain Manager (DDM) -tuki
Control Network Bridge ohjausliikenteelle
Asennetaan I/O-porttiin kahdella ruuvilla (Torx T8); edellyttää ajantasaista laiteohjelmistoa

Sopii näihin tuotteisiin

Dante-verkossa kortin kanssa toimivat esimerkiksi DT168– ja DT164-W -lavarasiat sekä DT02-, DT20– ja DT22-M -liitännät.

SQ/AHM-optiokortit rinnakkain

Kortti	Protokolla	Kanavat	Liitännät
SQ Dante 64×64	Dante (AES67, DDM)	64 × 64 @ 48/96 kHz	2 × etherCON (redundantti)
SQ Dante 32×32	Dante (AES67, DDM)	32 × 32 @ 48/96 kHz	2 × etherCON (redundantti)
SQ Waves	Waves SoundGrid	64 × 64 @ 48/96 kHz	Cat5e, enintään 100 m
SQ MADI	MADI	64 × 64 @ 48/96 kHz	2 × BNC in/out, wordclock
SQ SLink	gigaACE, GX, DX, dSnake	128 × 128	SLink

Usein kysyttyä

Riittääkö 32 × 32 kanavaa?

Se riippuu järjestelmästä. Jos Dante-verkon kautta kulkee yli 32 kanavaa kumpaankin suuntaan, valitse SQ Dante 64×64.

Miten kortti asennetaan?

Laite sammutetaan, I/O-portin peitelevy irrotetaan ja kortti työnnetään paikalleen. Valmistaja suosittelee päivittämään mikserin tai prosessorin laiteohjelmiston ensin.

Näytä valmistajan sivu

Tekniset tiedot

Kanavat	32 × 32 @ 48/96 kHz
Protokolla	Dante, AES67, DDM
Liitännät	2 porttia (redundantti / kytkin), lukittavat etherCON
Yhteensopivuus	SQ-mikserit ja AHM-prosessorit
Valmistajan koodi	M-SQ-DANT32
