Allen & Heath AHM-32 – 32 × 32 audiomatriisiprosessori

1U:n 32 × 32 audiomatriisiprosessori monitilakohteisiin: 12 mikrofoni/linjatuloa, 12 lähtöä, 32 zonea ja mahdollisuus kaiunpoistoon (AEC) lisämoduulilla.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Allen & Heath AHM-32 (myös AHM32) on 32 × 32 audiomatriisiprosessori monitilaratkaisuihin. Valmistajan mukaan se on suunniteltu hotelleihin, yritysympäristöihin ja oppilaitoksiin, ja konferenssikäyttöön siihen saa akustisen kaiunpoiston (AEC) lisämoduulilla.

Valmistaja mainitsee AHM-sarjan käyttökohteiksi yritystilat, hotellit ja ravintolat, oppilaitokset, kaupat, teatterit, monitoimitilat, risteilyalukset ja urheilupaikat.

Tärkeimmät ominaisuudet

32 × 32 prosessointimatriisi ja 32 lähtöä zoneille (32 mono tai 16 stereo)

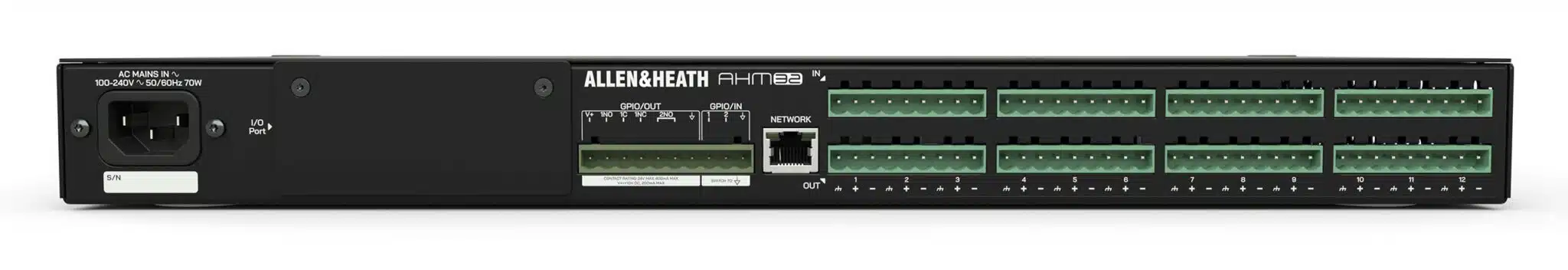

12 mic/line-tuloa ja 12 linjalähtöä Phoenix-liittimillä
96 kHz FPGA: automaattimikseri (enintään 32 mikrofonia 1, 2 tai 4 zoneen), ANC, prioriteettiduckaus, 8-kaistainen PEQ, dynamiikka, viive ja kaiutinprosessointi
Kaiunpoisto (AEC) tai takaisinkytkennän esto M-AHM-32-A-lisämoduulilla
I/O-portti optiokortille, enintään 128 × 128 kanavaa (Dante, MADI, Waves, SLink)

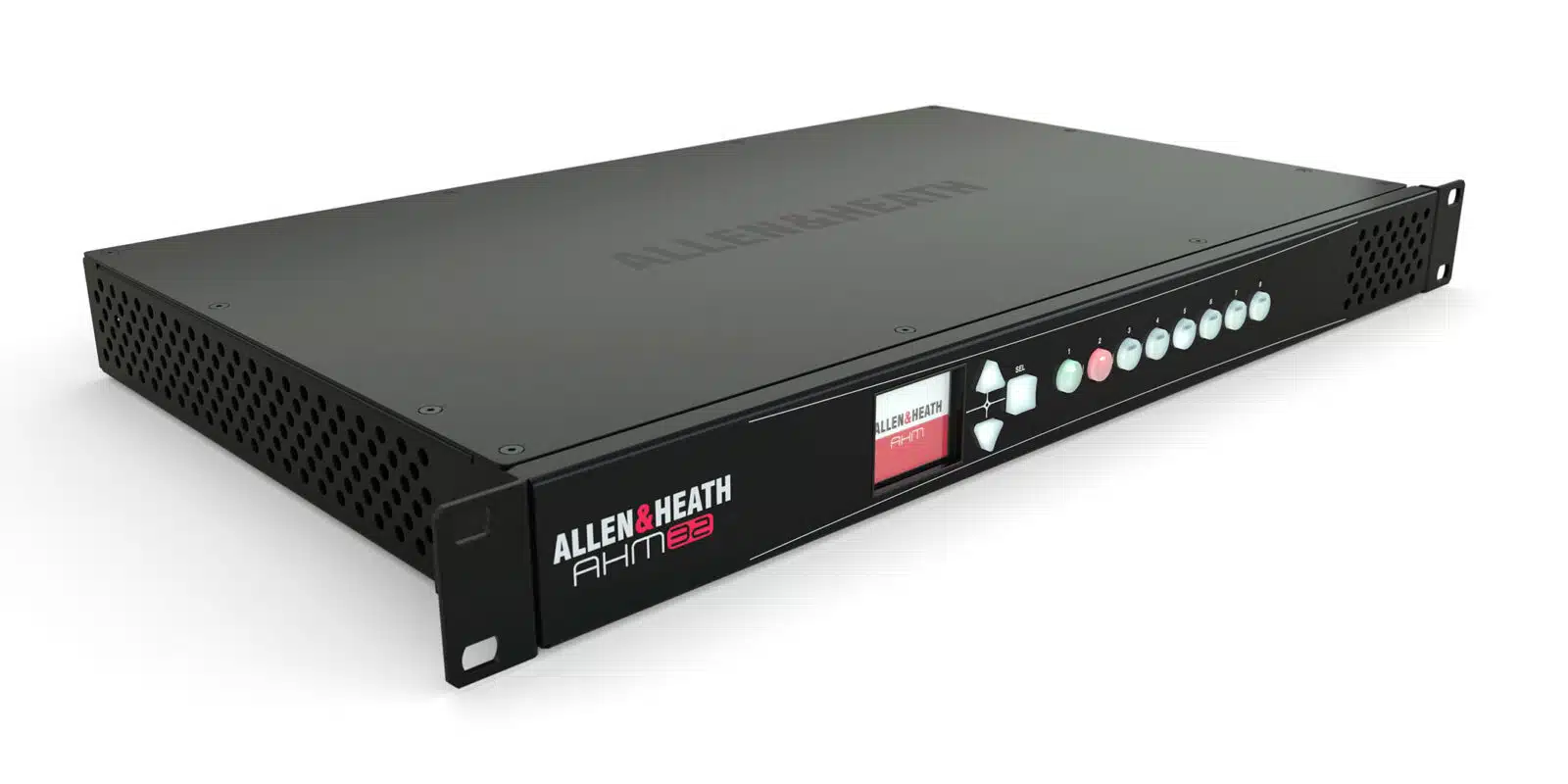

Etupaneelin näyttö ja 8 SoftKeytä, 16 käyttäjäprofiilia, 2 × 2 GPIO ja verkotettava GPIO
Mitat 482,6 × 270 × 44 mm (1U), paino 4 kg, virrankulutus 70 W max

AHM-mallit rinnakkain

Malli	Matriisi	Paikalliset tulot / lähdöt	Zonet	Koko	SLink	AEC	Paino
AHM-16	16 × 16	8 / 8	16 mono / 8 stereo	1U	optiokortilla	–	3,8 kg
AHM-32	32 × 32	12 / 12	32 mono / 16 stereo	1U	optiokortilla	lisämoduulilla	4 kg
AHM-64	64 × 64	12 / 12	64	2U	sisäänrakennettu	lisämoduulilla	7 kg

Yhteensopivuus ja laajennukset

Valmistajan mukaan prosessoria ohjataan IP1-, IP4-, IP6– ja IP8 -ohjaimilla sekä GPIO-liitännällä. I/O-porttiin sopivat SQ Dante 64×64, SQ Dante 32×32, SQ Waves, SQ MADI ja SQ SLink -kortit. Lavarasioiden ja Everything I/O -laajentimien liittäminen edellyttää AHM-32:ssa SQ SLink -korttia. Valmistajan mukaan SQ Dante 32×32 on erityisen sopiva pari AHM-32:lle.

Usein kysyttyä

Saako AHM-32:een kaiunpoiston?

Kyllä. M-AHM-32-A Processing Expansion -moduuli tuo enintään 12 kanavaa akustista kaiunpoistoa (AEC) tai vaihtoehtoisesti takaisinkytkennän eston (FBS). Moduuli asennetaan prosessorin sisään.

Mikä ero on AHM-32:lla ja AHM-64:llä?

AHM-64 on 2U:n laite, jossa on 64 × 64 matriisi, sisäänrakennettu SLink-portti ja DC-varavirtaliitäntä. Paikallisia tuloja ja lähtöjä on molemmissa 12 + 12.

Millä AHM-32:ta ohjataan?

Seinäohjaimilla IP1 ja IP4, etäohjaimilla IP6 ja IP8 sekä GPIO-liitännällä.

Näytä valmistajan sivu

Tekniset tiedot

Matriisi	32 × 32
Paikallinen I/O	12 mic/line-tuloa, 12 linjalähtöä (Phoenix)
Lähdöt / zonet	32 (32 mono / 16 stereo)
I/O-portti	1 × enintään 128 × 128 (Dante, MADI, Waves, SLink)
AEC	valinnaisella M-AHM-32-A-moduulilla
Käyttöliittymä	etupaneelin näyttö, 8 SoftKeytä, 16 käyttäjäprofiilia
Prosessointi	96 kHz FPGA; AMM, ANC, prioriteettiduckaus, 8-kaistainen PEQ, dynamiikka, viive, kaiutinprosessointi
GPIO	2 × 2 paikallinen + verkotettava GPIO
Ohjaimet	IP1, IP4, IP6, IP8, GPIO
Mitat (L × S × K)	482,6 × 270 × 44 mm (1U)
Paino	4 kg
Virrankulutus	70 W max
