Allen & Heath DT164-W – seinäasennettava 16/4 Dante-laajennus

Kiinteisiin asennuksiin tehty Dante-laajennus, jossa on 16 mikrofonietuastetta ja 4 XLR-lähtöä. Asennus seinään tai lattiakaivoon, virta verkosta tai 12 V DC -tulosta.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

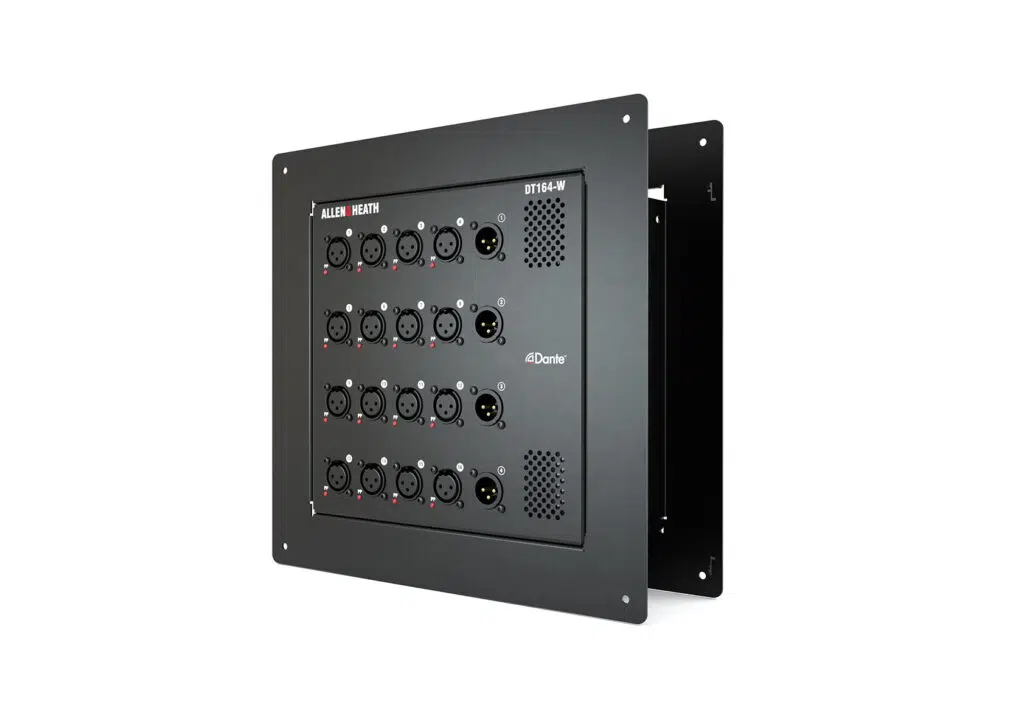

Allen & Heath DT164-W on Dante-laajennus kiinteisiin asennuksiin. Siinä on 16 mikrofoni-/linjatuloa ja 4 XLR-lähtöä, ja se toimii Dante-verkossa 48 tai 96 kHz:n näytetaajuudella. Laite asennetaan seinälle tai lattiakaivoon (dip trap), ja valmistajan mukaan teräsrungon voi asentaa myös 12 × 12 tuuman NEMA-koteloon.

Verkkovirta tulee IEC-liittimestä tai valinnaisesta ruuviliittimestä läpivientiholkilla, ja 12 V DC -tuloa voi käyttää ensisijaisena tai varavirtalähteenä. Primary- ja Secondary-portit toimivat redundant- tai switched-tilassa, ja etuasteita voi ohjata suoraan dLive-, Avantis-, AHM-64- ja SQ-järjestelmistä. Valmistajan mukaan etuasteita voi ohjata myös DT Preamp Control -ohjelmistolla.

Tärkeimmät ominaisuudet

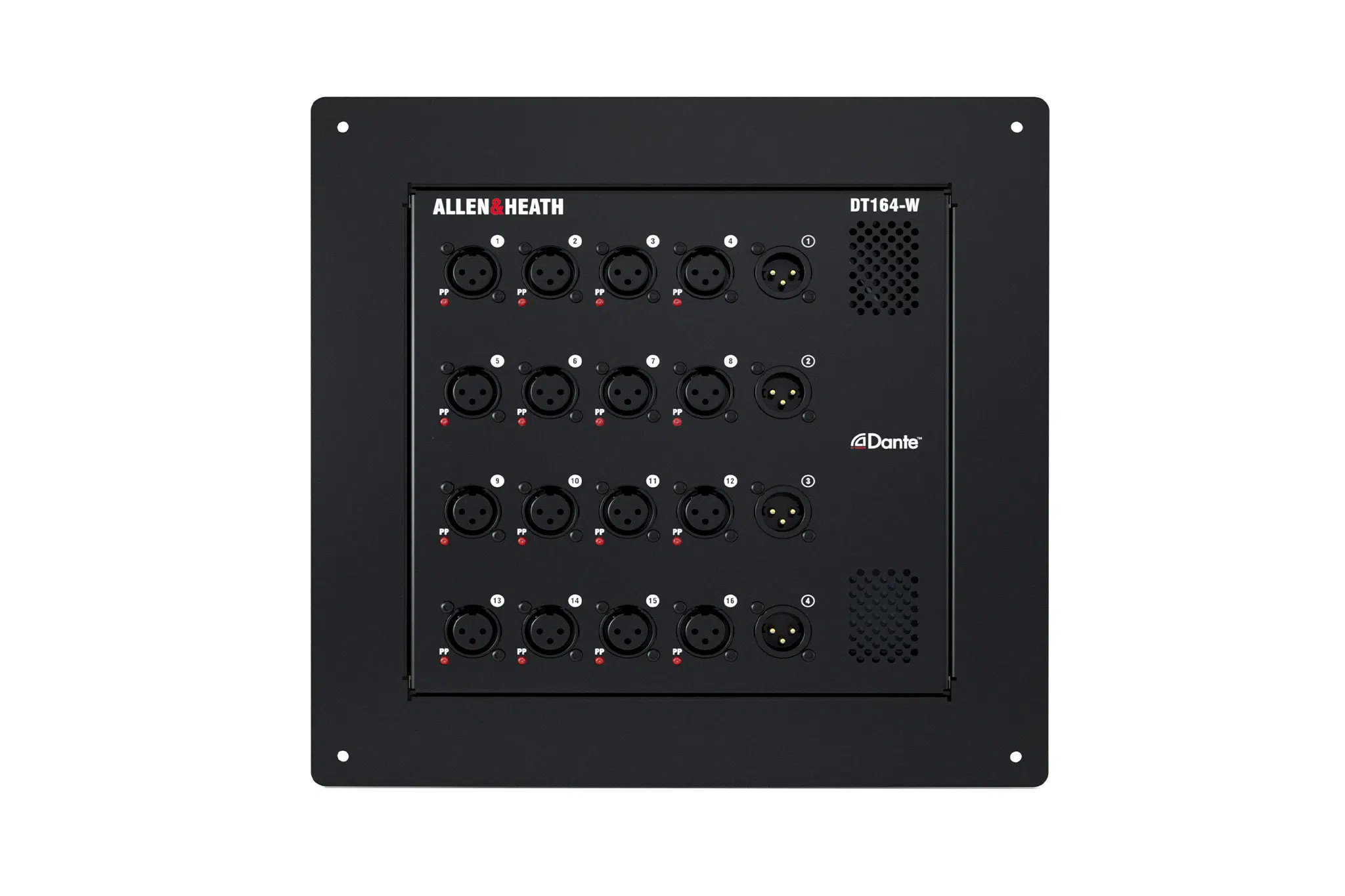

16 XLR-mikrofoni-/linjatuloa, 48 V phantomsyöttö ja merkkivalo jokaisessa tulossa
4 releellä suojattua XLR-lähtöä, suurin lähtötaso +22 dBu
Dante 48 tai 96 kHz, Primary- ja Secondary-portit lukittavin EtherCON-liittimin
Asennus seinälle, lattiakaivoon tai 12 × 12″ NEMA-koteloon
Verkkovirta (enintään 40 W) ja 12 V DC -tulo (enintään 3 A)
210 × 87 × 210 mm, 3,2 kg

DT-lavarasiat rinnakkain

Malli	Tulot	Lähdöt	Asennus	Virta
DT168	16 × XLR mic/line	8 × XLR	kannettava, kumipuskurit	verkkovirta, enintään 40 W
DT164-W	16 × XLR mic/line	4 × XLR	seinä tai lattiakaivo	verkkovirta (40 W) ja/tai 12 V DC

Samaan koteloon tehty DX-versio on DX164-W.

Yhteensopivuus

Allen & Heath -mikserissä tarvitaan Dante-kortti: Dante 64×64 tai Dante 128×128 (dLive ja Avantis) tai SQ Dante 64×64 tai SQ Dante 32×32 (SQ ja AHM). Valmistajan mukaan Qu-5D-, Qu-6D- ja Qu-7D-mikserien Dante on sisäänrakennettu. Etuasteita voi ohjata suoraan dLive-, Avantis-, AHM-64- ja SQ-järjestelmistä.

Usein kysyttyä

Mihin DT164-W asennetaan?

Seinälle, seinän sisään tai lattiakaivoon. Valmistajan mukaan laite sopii myös 12 × 12 tuuman NEMA-koteloon.

Voiko DT164-W:n virransyötön kahdentaa?

Voi. 12 V DC -tuloa voi käyttää verkkovirran rinnalla varasyöttönä.

Toimiiko DT164-W muiden valmistajien Dante-järjestelmissä?

Valmistajan mukaan redundant-tilassa yhteyden voi kahdentaa mihin tahansa Dante-laitteeseen. Etuasteita voi ohjata myös DT Preamp Control -ohjelmistolla.

Näytä valmistajan sivu

Tekniset tiedot

Mikrofoni-/linjatulot	16 × XLR, balansoitu, 48 V phantom ja merkkivalo per tulo
Etuasteen vahvistus	+5…+60 dB, 1 dB:n askelin, tallennettava
PAD	-20 dB, aktiivinen
Suurin tulotaso	+30 dBu (PAD päällä)
Lähdöt	4 × XLR, balansoitu, relesuojattu
Suurin lähtötaso	+22 dBu
Verkko	Dante Primary + Secondary, lukittava EtherCON
Toimintatilat	redundant tai switched (ohjelmisto)
Näytetaajuus	48 / 96 kHz, 24-bit
Etuasteiden ohjaus	dLive, Avantis, AHM-64, SQ; DT Preamp Control
Asennus	seinä, lattiakaivo tai 12 × 12" NEMA-kotelo
Virransyöttö	100–240 V AC, enintään 40 W (IEC tai valinnainen ruuviliitin) ja 12 V DC, enintään 3 A
Käyttölämpötila	0–40 °C
Mitat	210 × 87 × 210 mm
Paino	3,2 kg
