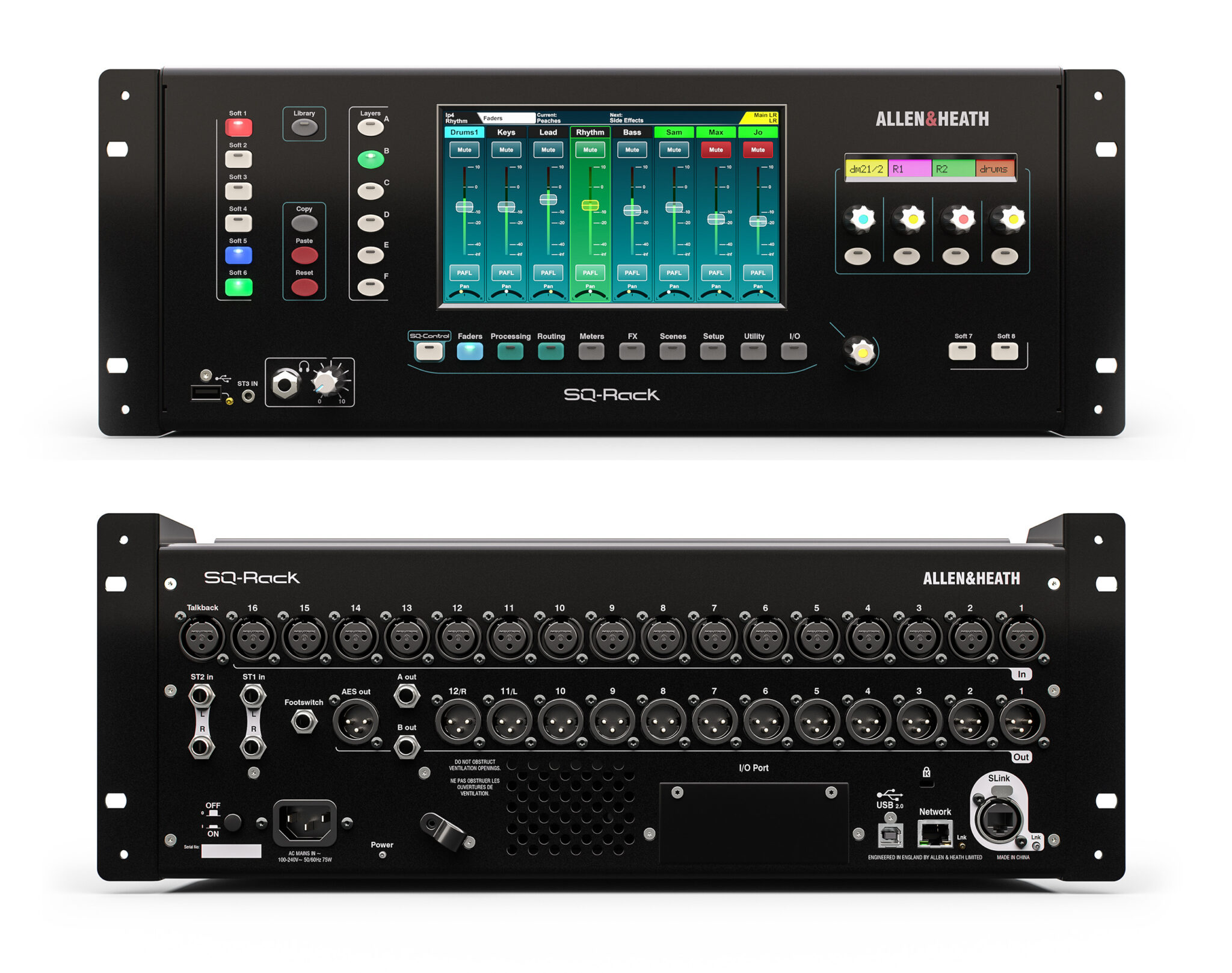

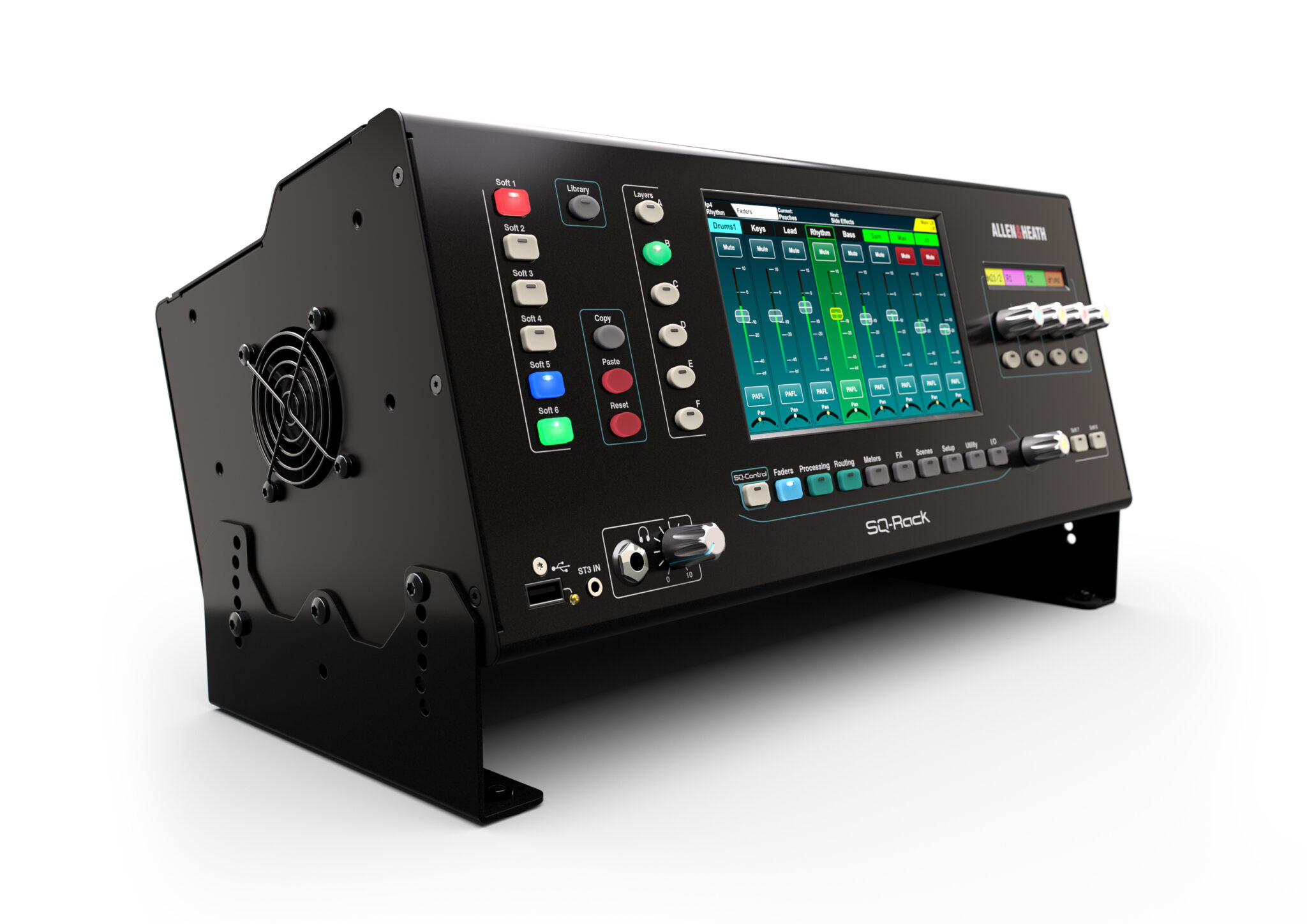

Allen & Heath SQ-Rack – 48-kanavainen räkkimikseri

SQ-mikserin 48-kanavainen 96 kHz moottori matalassa 4U-räkkikotelossa: 16 mikrofonituloa, 7″ kosketusnäyttö, SLink-portti ja optiokorttipaikka kiinteisiin asennuksiin ja sovelluksilla ohjattaviin järjestelmiin.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Allen & Heath SQ-Rack (myös SQ Rack) on SQ-sarjan 48-kanavainen digitaalimikseri 19″ räkkiin asennettavassa 4U-kotelossa. Siinä on sama 96 kHz XCVI-ydin kuin SQ-pöytämallien, mutta faderipinnan sijaan mikseriä käytetään 7″ kosketusnäytöltä ja sovelluksilla.

Valmistajan mukaan SQ-Rack on tarkoitettu erityisesti kiinteisiin asennuksiin sekä live- ja AV-käyttöön, jossa ohjaus tehdään sovelluksilla.

Tärkeimmät ominaisuudet

4U-räkkikotelo, mitat ilman räkkikorvia 430 × 214 × 173 mm, paino 5,8 kg
7″ kapasitiivinen kosketusnäyttö (800 × 480), erillinen Faders-näkymä, 8 SoftKeytä ja 4 SoftRotarya
16 XLR-mikrofoni/linjatuloa, talkback-tulo, 2 stereolinjatuloa (TRS) ja 3,5 mm:n stereotulo; lähdöt 12 XLR + 2 TRS ja AES
48 tulokanavaa, 12 stereomixiä + LR ja 3 stereomatriisia, 8 DCA- ja 8 mute-ryhmää
8 stereo-FX-moottoria (RackExtra), DEEP-prosessointivalmius ja DEEP-automaattimikseri (AMM)
SLink-portti 128 × 128 kanavalle ja I/O-portti 64 × 64 kanavan optiokortille
USB-audio 32 × 32 ja SQ-Drive-tallennus USB-muistille

SQ-mallit rinnakkain

Malli	Faderit	Mic/line-tulot	Analogilähdöt	SoftKeyt / SoftRotaryt	Paino
SQ-5	17 (16 + 1)	16 + talkback	12 XLR + 2 TRS	8 / –	10,5 kg
SQ-6	25 (24 + 1)	24 + talkback	14 XLR + 2 TRS	16 / 4	14,5 kg
SQ-7	33 (32 + 1)	32 + talkback	16 XLR + 2 TRS	16 / 8	17,8 kg
SQ-Rack	ei faderipintaa	16 + talkback	12 XLR + 2 TRS	8 / 4	5,8 kg

Laajennukset

SLink-porttiin liitetään valmistajan mukaan Everything I/O -laajentimet GX4816, DX168, DX32, DX164-W, DX88-P ja DX012 (useampi DX-laajennin DX Hubin kautta), dSnake-laajentimet AR2412, AB168 ja AR84 sekä ME-1– ja ME-500 -henkilökohtaiset monitorimikserit. I/O-porttiin sopivat SQ Dante 64×64, SQ Dante 32×32, SQ Waves, SQ MADI ja SQ SLink -kortit. Dante-kortin kanssa käytössä ovat myös Dante-lavarasiat, kuten DT168. Katso myös digitaaliset lavarasiat ja verkkokortit.

Usein kysyttyä

Miten SQ-Rackia käytetään ilman faderipintaa?

Mikseriä ohjataan sen omalta 7″ kosketusnäytöltä, jossa on erillinen Faders-näkymä, sekä 8 SoftKeyllä ja 4 SoftRotarylla. Lisäksi mikseriä voi ohjata verkon kautta valmistajan sovelluksilla.

Paljonko räkkitilaa SQ-Rack vie?

4U. Laitteen mitat ilman räkkikorvia ovat 430 × 214 × 173 mm.

Mikä ero on SQ-Rackilla ja SQ-5:llä?

Prosessointi, kanavamäärät ja paikalliset tulot ja lähdöt ovat samat (16 mikrofonituloa, 12 XLR + 2 TRS -lähtöä). SQ-5:ssä on lisäksi 17 moottoroitua faderia, ja SQ-Rack on 4U-räkkilaite.

Näytä valmistajan sivu

Tekniset tiedot

Koko	19″ räkki, 4U
Ohjaus	7″ kapasitiivinen kosketusnäyttö (800 × 480), Faders-näkymä, 8 SoftKeytä, 4 SoftRotarya
Paikalliset tulot	16 XLR mic/line + talkback, 2 stereo TRS, 3,5 mm stereo
Paikalliset lähdöt	12 XLR + 2 TRS, AES
Tulokanavat	48
Väylät	12 stereomixiä + LR, 3 stereomatriisia
Prosessointi	96 kHz XCVI FPGA, latenssi < 0,7 ms, DEEP-valmius
Efektit	8 stereo-FX (RackExtra), omat paluukanavat
DCA / mute-ryhmät	8 / 8
Kosketusnäyttö	7″ kapasitiivinen, 800 × 480
SLink	128 × 128 (dSnake/ME, DX, gigaACE/GX)
I/O-portti	optiokortille 64 × 64 (Dante, Waves, MADI, SLink)
USB-audio	32 × 32, SQ-Drive-tallennus USB-muistille
Virrankulutus	75 W max
Mitat (L × S × K)	430 × 214 × 173 mm (ilman räkkikorvia)
Paino	5,8 kg
