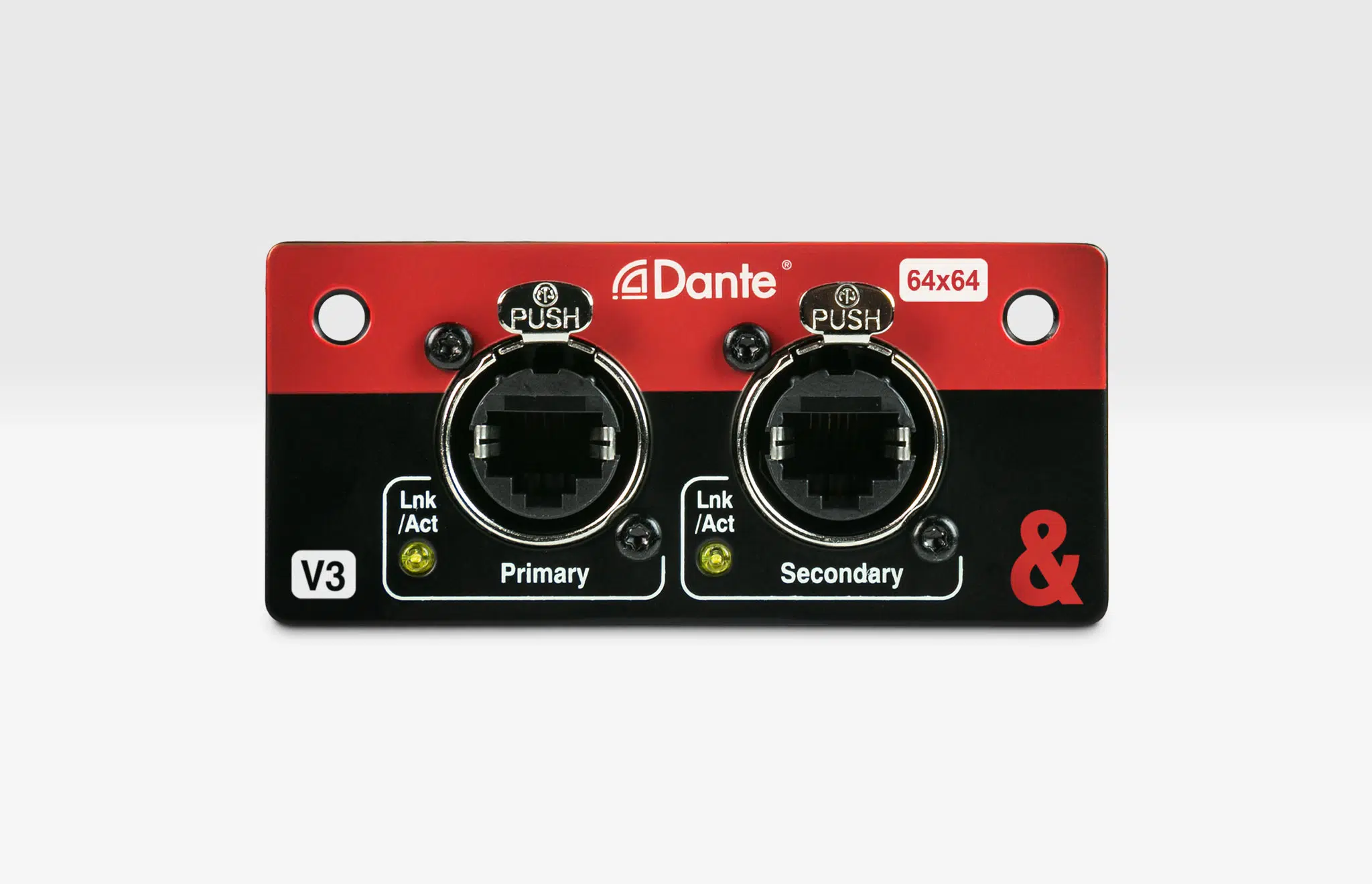

Allen & Heath SQ Dante 64x64 – Dante-kortti SQ:lle ja AHM:lle

Allen & Heath SQ Dante 64×64 – Dante-kortti SQ:lle ja AHM:lle

Dante-optiokortti SQ-miksereihin ja AHM-matriisiprosessoreihin: 64 × 64 kanavaa 48 tai 96 kHz:llä, kaksi etherCON-porttia redundanssiin ja AES67-yhteensopivuus.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Allen & Heath SQ Dante 64×64 (M-SQ-DANT64, LHE:n tuotekoodi M-SQ-DANT64-AX) on I/O-porttiin asennettava Dante-kortti. Se liittää SQ-mikserin tai AHM-prosessorin Dante-verkkoon 64 × 64 kanavalla 48 tai 96 kHz:llä. Valmistajan mukaan kortti toimii kaikkien 48 ja 96 kHz:n Dante-laitteiden kanssa, mukaan lukien Allen & Heathin DT-laajentimet.

Käyttökohteiksi valmistaja mainitsee live-äänentoiston, broadcastin, kiinteät asennukset, digitaaliset splitit ja monikanavatallennuksen.

Tärkeimmät ominaisuudet

64 × 64 kanavaa @ 48 tai 96 kHz
Kaksi porttia (redundantti tai kytkintila), lukittavat etherCON-liittimet
AES67-yhteensopiva, Dante Domain Manager (DDM) -tuki
Control Network Bridge: ohjausliikenne kulkee tarvittaessa myös Dante-verkon kautta
V2-kortti: SQ (laiteohjelmisto V1.5 tai uudempi) ja AHM-64; V1-kortti vain SQ. V3-kortit edellyttävät ajantasaista laiteohjelmistoa

Sopii näihin tuotteisiin

Dante-verkossa kortin kanssa toimivat esimerkiksi DT168– ja DT164-W -lavarasiat sekä DT02-, DT20– ja DT22-M -liitännät.

SQ/AHM-optiokortit rinnakkain

Kortti	Protokolla	Kanavat	Liitännät
SQ Dante 64×64	Dante (AES67, DDM)	64 × 64 @ 48/96 kHz	2 × etherCON (redundantti)
SQ Dante 32×32	Dante (AES67, DDM)	32 × 32 @ 48/96 kHz	2 × etherCON (redundantti)
SQ Waves	Waves SoundGrid	64 × 64 @ 48/96 kHz	Cat5e, enintään 100 m
SQ MADI	MADI	64 × 64 @ 48/96 kHz	2 × BNC in/out, wordclock
SQ SLink	gigaACE, GX, DX, dSnake	128 × 128	SLink

Usein kysyttyä

Mikä ero on SQ Dante 64×64:llä ja 32×32:lla?

Kanavamäärä: SQ Dante 32×32 välittää 32 × 32 kanavaa. Valmistajan mukaan 32×32-kortti on erityisen sopiva pari AHM-16:lle ja AHM-32:lle.

Toimiiko kortti Qu-mikserissä?

Kortti on tarkoitettu SQ-miksereiden ja AHM-prosessoreiden I/O-porttiin. Qu-sarjasta Dante on sisäänrakennettuna malleissa Qu-5D, Qu-6D ja Qu-7D.

Näytä valmistajan sivu

Tekniset tiedot

Kanavat	64 × 64 @ 48/96 kHz
Protokolla	Dante, AES67, DDM
Liitännät	2 porttia (redundantti / kytkin), lukittavat etherCON
Yhteensopivuus	SQ-mikserit ja AHM-prosessorit (V1: SQ; V2: SQ V1.5+ ja AHM-64)
Valmistajan koodi	M-SQ-DANT64
