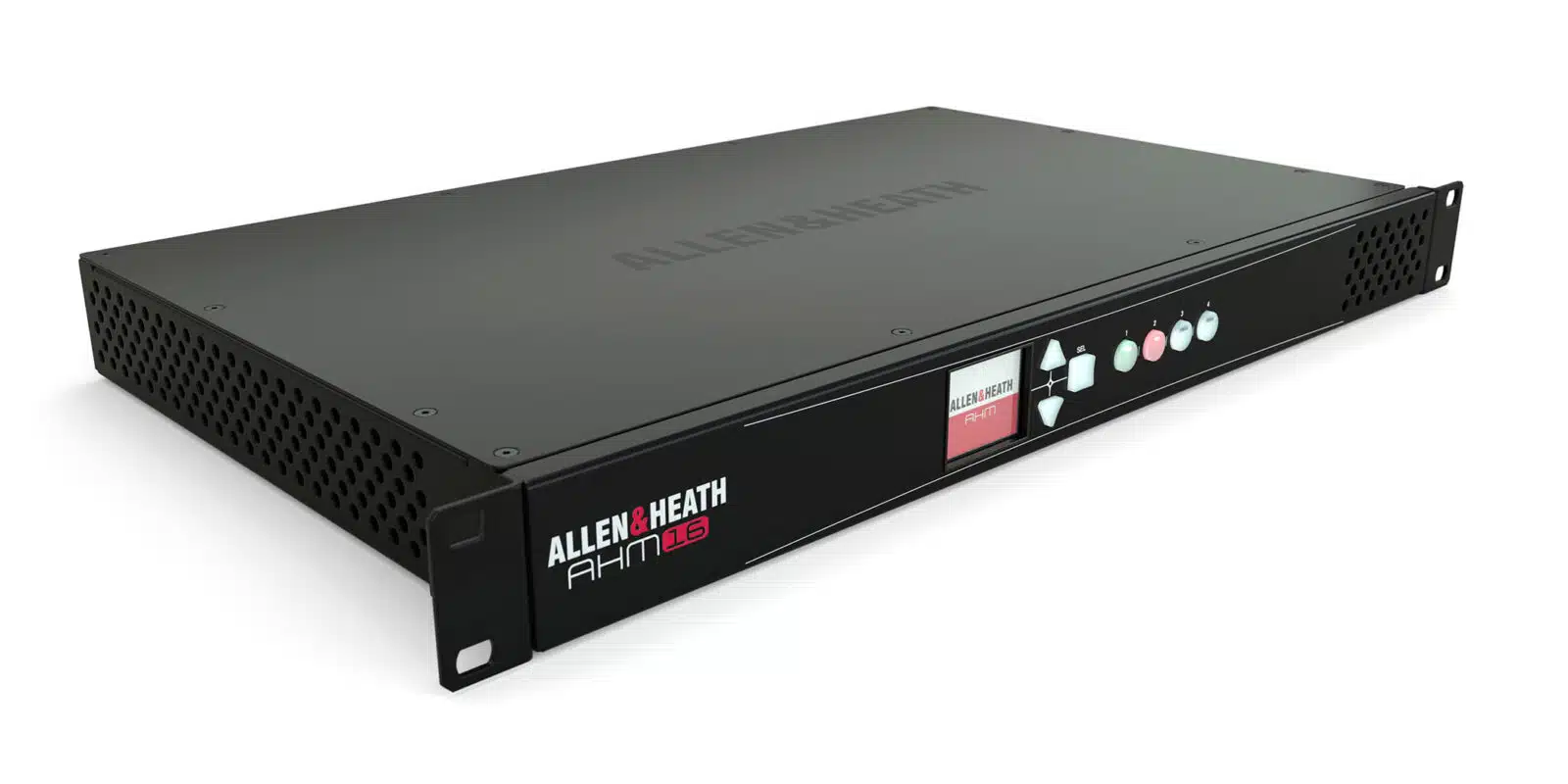

Allen & Heath AHM-16 – 16 × 16 audiomatriisiprosessori

1U:n 16 × 16 audiomatriisiprosessori äänenhallintaan yksittäisissä tiloissa ja pienissä monitilakohteissa: 8 mikrofoni/linjatuloa, 8 lähtöä ja optiokorttipaikka Dantelle, MADI:lle, Wavesille tai SLinkille.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Allen & Heath AHM-16 (myös AHM16) on 16 × 16 audiomatriisiprosessori, joka hoitaa äänen reitityksen, zonet ja kaiutinprosessoinnin kiinteissä asennuksissa. Valmistajan mukaan se on tarkoitettu yksittäisiin tiloihin ja pieniin monitilakohteisiin, kuten baareihin, ravintoloihin, myymälöihin ja kouluihin.

Valmistaja mainitsee AHM-sarjan käyttökohteiksi yritystilat, hotellit ja ravintolat, oppilaitokset, kaupat, teatterit, monitoimitilat, risteilyalukset ja urheilupaikat.

Tärkeimmät ominaisuudet

16 × 16 prosessointimatriisi ja 16 lähtöä zoneille (16 mono tai 8 stereo)

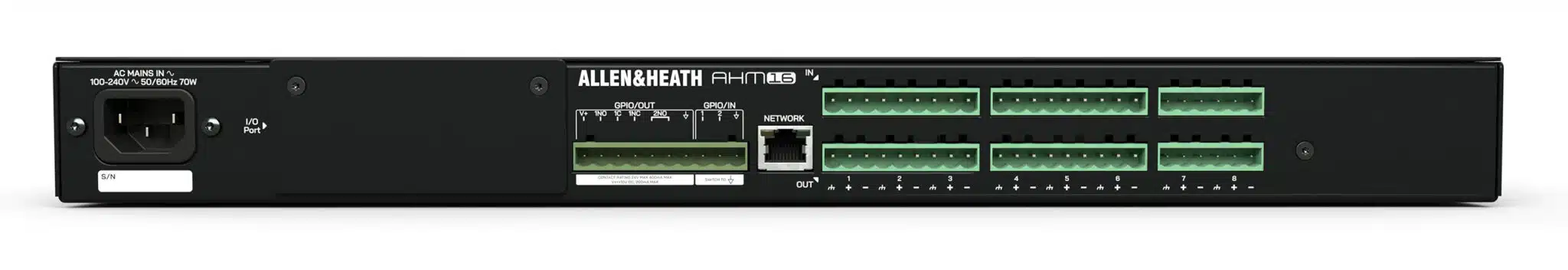

8 mic/line-tuloa ja 8 linjalähtöä Phoenix-liittimillä, lähdöt releellä suojattuja
96 kHz FPGA: automaattimikseri (AMM), ANC, prioriteettiduckaus, 8-kaistainen PEQ, dynamiikka, viive ja kaiutinprosessointi
I/O-portti optiokortille, enintään 128 × 128 kanavaa (Dante, MADI, Waves, SLink)
Etupaneelin näyttö ja 4 SoftKeytä, 4 käyttäjäprofiilia, 2 × 2 GPIO ja verkotettava GPIO
Mitat 482,6 × 270 × 44 mm (1U), paino 3,8 kg, virrankulutus 65 W max

AHM-mallit rinnakkain

Malli	Matriisi	Paikalliset tulot / lähdöt	Zonet	Koko	SLink	AEC	Paino
AHM-16	16 × 16	8 / 8	16 mono / 8 stereo	1U	optiokortilla	–	3,8 kg
AHM-32	32 × 32	12 / 12	32 mono / 16 stereo	1U	optiokortilla	lisämoduulilla	4 kg
AHM-64	64 × 64	12 / 12	64	2U	sisäänrakennettu	lisämoduulilla	7 kg

Yhteensopivuus ja laajennukset

Valmistajan mukaan prosessoria ohjataan IP1-, IP4-, IP6– ja IP8 -ohjaimilla sekä GPIO-liitännällä. I/O-porttiin sopivat SQ Dante 64×64, SQ Dante 32×32, SQ Waves, SQ MADI ja SQ SLink -kortit. Lavarasioiden ja Everything I/O -laajentimien (esim. DX168, DX164-W, AR2412) liittäminen edellyttää AHM-16:ssa SQ SLink -korttia. Valmistajan mukaan SQ Dante 32×32 on erityisen sopiva pari AHM-16:lle.

Usein kysyttyä

Mikä ero on AHM-16:lla, AHM-32:lla ja AHM-64:llä?

Matriisin koko (16 × 16, 32 × 32, 64 × 64), paikallisten tulojen ja lähtöjen määrä sekä zonejen määrä. AHM-32:een ja AHM-64:ään saa kaiunpoiston (AEC) lisämoduulilla, ja AHM-64:ssä on sisäänrakennettu SLink-portti.

Miten AHM-16:een liitetään lavarasia?

I/O-porttiin asennetaan SQ SLink -kortti, jonka jälkeen prosessoriin voi liittää Everything I/O -laajentimia, kuten DX168. Dante-laitteisiin liitytään SQ Dante 32×32 -kortilla.

Millä AHM-16:ta ohjataan?

Loppukäyttäjille on seinäohjaimet IP1 ja IP4 sekä etäohjaimet IP6 ja IP8. Kolmannen osapuolen laitteet liitetään GPIO-liitännällä.

Näytä valmistajan sivu

Tekniset tiedot

Matriisi	16 × 16
Paikallinen I/O	8 mic/line-tuloa, 8 linjalähtöä (Phoenix, releellä suojatut lähdöt)
Lähdöt / zonet	16 (16 mono / 8 stereo)
I/O-portti	1 × enintään 128 × 128 (Dante, MADI, Waves, SLink)
Käyttöliittymä	etupaneelin näyttö, 4 SoftKeytä, 4 käyttäjäprofiilia
Prosessointi	96 kHz FPGA; AMM, ANC, prioriteettiduckaus, 8-kaistainen PEQ, dynamiikka, viive, kaiutinprosessointi
GPIO	2 × 2 paikallinen + verkotettava GPIO
Ohjaimet	IP1, IP4, IP6, IP8, GPIO
Mitat (L × S × K)	482,6 × 270 × 44 mm (1U)
Paino	3,8 kg
Virrankulutus	65 W max
