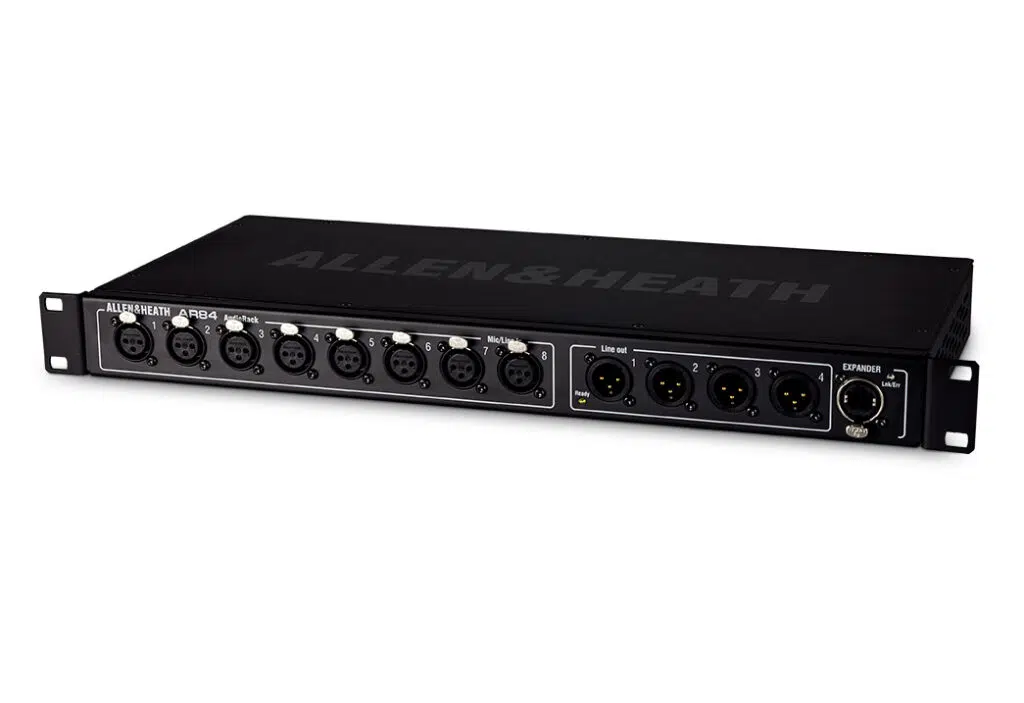

Allen & Heath AR84 – 8/4 dSNAKE I/O-laajennus

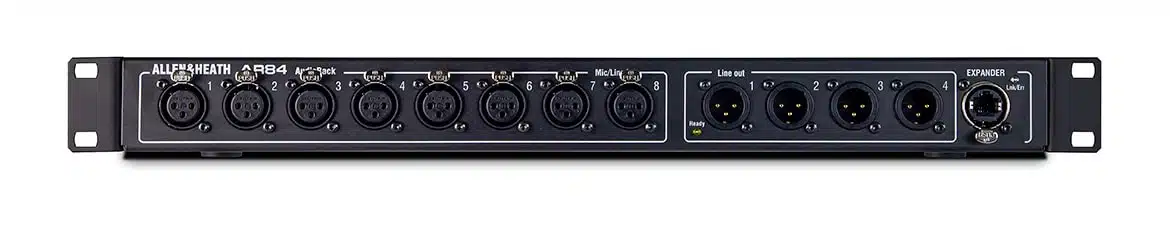

Allen & Heath AR84 – 8/4 dSNAKE I/O-laajennus - Image 2
Allen & Heath

Allen & Heath AR84 – 8/4 dSNAKE I/O-laajennus

Räkkiin asennettava 1U:n AudioRack, jossa on 8 XLR-tuloa ja 4 XLR-lähtöä. Liitetään mikseriin dSNAKE-yhteydellä tai toisen AudioRackin Expander-porttiin.

Kaikki ominaisuudet

  • Asiantuntijat tukenasi
  • Huolto
  • Kokonaisratkaisut

Kuvaus

Allen & Heath AR84 on 1U:n dSNAKE-laajennus (AudioRack), jossa on 8 XLR-mikrofoni-/linjatuloa ja 4 XLR-lähtöä. LHE:n vanhassa nimessä tuote on AR0804. Laite liitetään Cat5-kaapelilla dSNAKE-protokollalla enintään 100 metrin päähän mikseristä tai toisesta AudioRackista.

Valmistajan mukaan AR84:n voi kytkeä myös pääasiallisen AudioRackin, kuten AR2412:n, Expander-porttiin, jolloin siitä pisteestä saadaan 8 tuloa ja 4 lähtöä lisää. Etuasteet tallentuvat mikserin näkymiin.

Tärkeimmät ominaisuudet

  • 8 XLR-mikrofoni-/linjatuloa, etuaste +5…+60 dB, -20 dB PAD
  • 4 releellä suojattua XLR-lähtöä, suurin lähtötaso +22 dBu
  • dSNAKE-portti lukittavalla EtherCON-liittimellä
  • 48 kHz, kaapelipituus enintään 100 m
  • Teräsrunko 19″ 1U, verkkovirta 100–240 V AC, enintään 20 W

dSNAKE-AudioRackit rinnakkain

Malli Tulot Lähdöt Portit Rakenne
AR2412 24 × XLR 12 × XLR dSNAKE, Expander, Monitor (ME) 19″ 3U
AB168 16 × XLR 8 × XLR dSNAKE, Expander/ME kannettava, kumipuskurit
AR84 8 × XLR 4 × XLR dSNAKE 19″ 1U

Yhteensopivuus

Valmistajan mukaan AR84 toimii Avantis-, SQ– ja SQ+- ja Qu-mikserien (Qu-5/6/7 ja Qu-5D/6D/7D) sekä AHM-prosessorien kanssa. AHM-16 ja AHM-32 tarvitsevat SQ SLink -optiokortin. Laajentimena se kytketään AR2412:n Expander-porttiin.

Usein kysyttyä

Voiko AR84:ää käyttää ilman AR2412:ta?

Voi. AR84 liitetään dSNAKE-yhteydellä suoraan mikseriin tai toisen AudioRackin Expander-porttiin.

Paljonko räkkitilaa AR84 vie?

Yhden räkkiyksikön (1U).

Näytä valmistajan sivu

Tekniset tiedot

Mikrofoni-/linjatulot8 × XLR, balansoitu, tallennettava etuaste
Etuasteen vahvistus+5…+60 dB, 1 dB:n askelin
PAD-20 dB
Suurin tulotaso+32 dBu
Lähdöt4 × XLR, balansoitu, relesuojattu
Suurin lähtötaso+22 dBu
LiitäntädSNAKE, lukittava EtherCON
Näytetaajuus48 kHz
Kaapelipituusenintään 100 m (Cat5)
Koko19" 1U, teräsrunko
Virransyöttö100–240 V AC, 50/60 Hz, enintään 20 W (IEC)
Käyttölämpötila0–35 °C
