Allen & Heath GX4816 – 48/16 I/O -lavarasia

Räkkiin asennettava 96 kHz:n lavarasia, jossa on 48 mikrofonietuastetta ja 16 XLR-lähtöä. Kahteen DX-porttiin voi ketjuttaa lisää DX-laajentimia, ja Avantisin ja SQ:n kanssa toiseen porttiin voi kytkeä ME-monitorointijärjestelmän.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

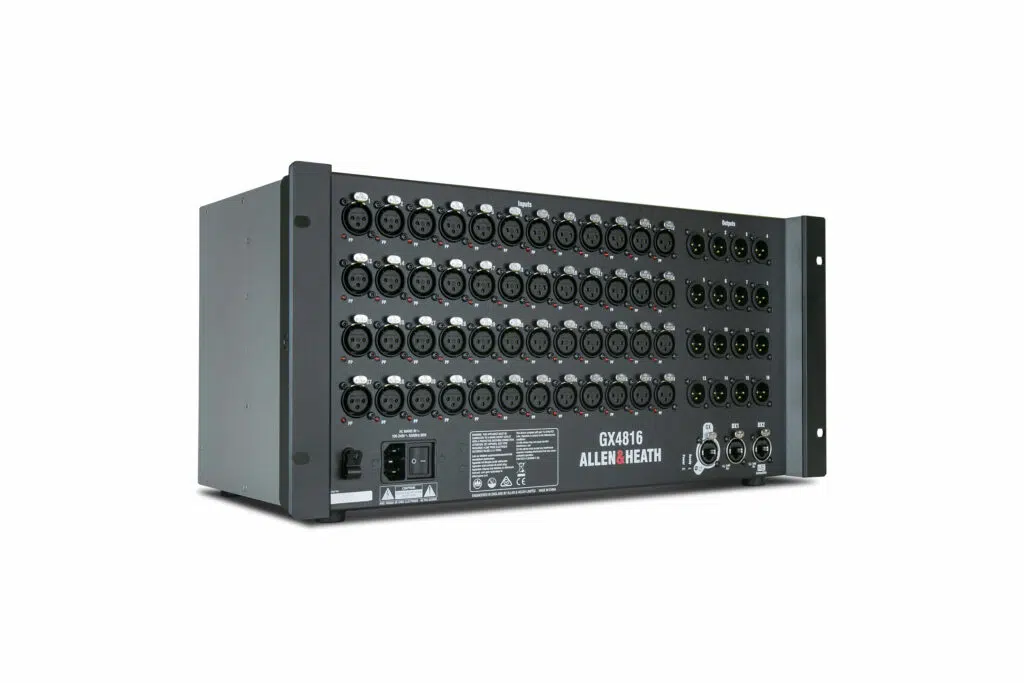

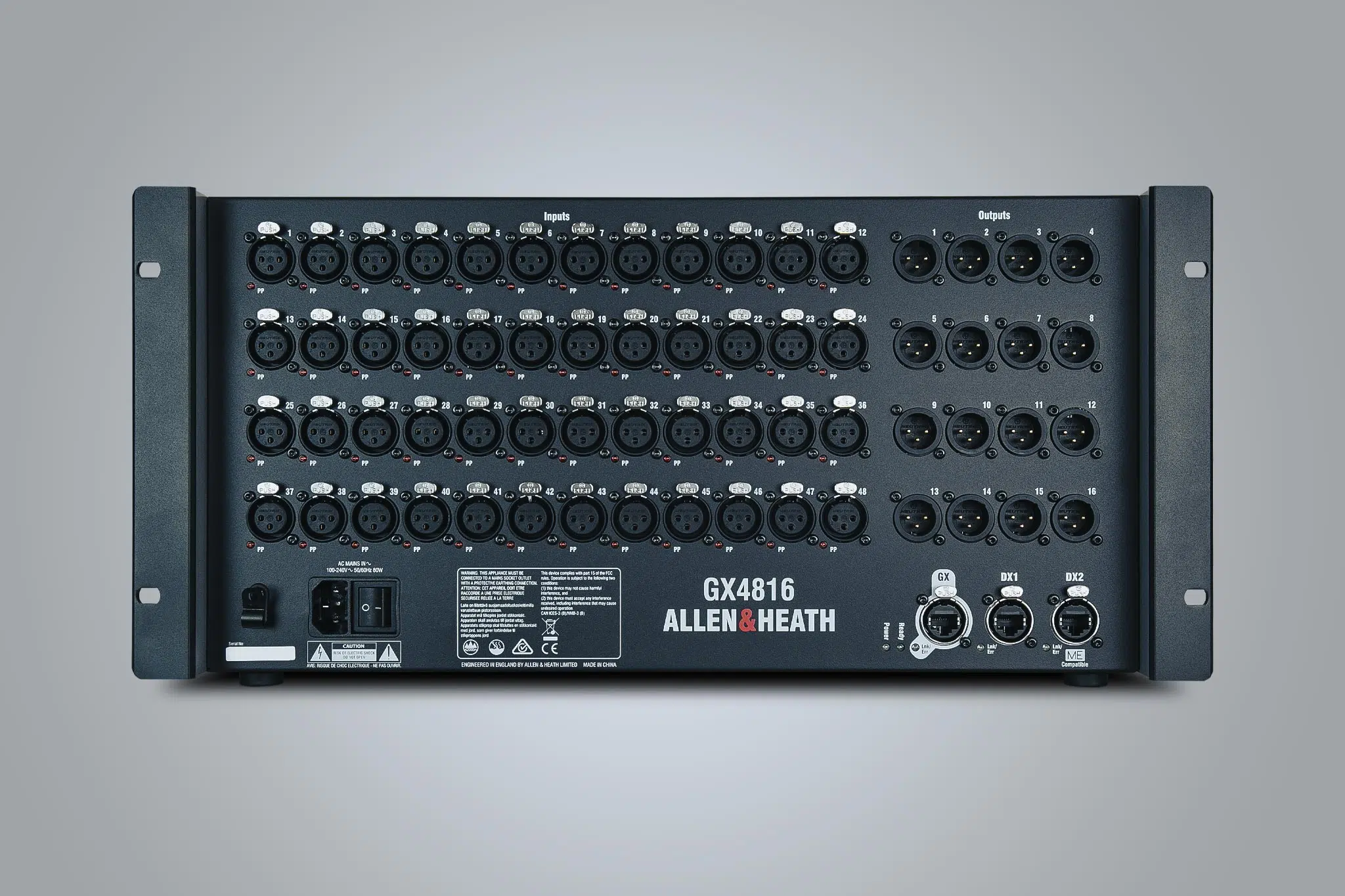

Allen & Heath GX4816 on 96 kHz:n digitaalinen lavarasia, joka tuo mikseriin 48 mikrofoni-/linjatuloa ja 16 XLR-lähtöä yhdellä verkkokaapelilla. Valmistajan mukaan sitä käytetään suurten tulomäärien etälaajennukseen live-äänessä ja asennuksissa.

Mikseriin GX4816 liitetään lukittavan EtherCON-liittimen GX-portilla. Lisäksi siinä on kaksi DX-porttia, joihin voi kytkeä lisää DX-laajentimia. Valmistajan mukaan DX 2 -porttiin voi kytkeä myös ME-monitorointijärjestelmän, kun mikserinä on Avantis tai SQ. Etuasteita ohjataan mikseristä, ja ne tallentuvat mikserin näkymiin. Laitteen ohjelmisto päivittyy automaattisesti, kun se kytketään mikseriin.

Tärkeimmät ominaisuudet

48 XLR-mikrofoni-/linjatuloa, 48 V phantomsyöttö ja merkkivalo jokaisessa tulossa
Etuaste +5…+60 dB 1 dB:n askelin, aktiivinen -20 dB PAD, suurin tulotaso +30 dBu (PAD päällä)
16 releellä suojattua XLR-lähtöä, suurin lähtötaso +21 dBu
GX-portti mikserille ja 2 DX-porttia lisälaajentimille
96 kHz:n näytetaajuus, kaapelipituus enintään 100 m
19″ räkkikotelo, sisäinen virtalähde 100–240 V AC, enintään 80 W

Everything I/O -laajentimet rinnakkain

Malli	Tulot	Lähdöt	Liitännät	Rakenne
GX4816	48 × XLR mic/line	16 × XLR	GX + 2 × DX	19″ räkki, 5U
DX168	16 × XLR mic/line	8 × XLR	2 × DX	kannettava, kumipuskurit
DX164-W	16 × XLR mic/line	4 × XLR	2 × DX	seinä tai lattiakaivo
DX012	–	12 × XLR (analoginen tai AES)	2 × DX	19″ 1U
DX88-P	8 × mic/line, Phoenix	8 × linja, Phoenix	2 × DX	puolen räkin levyinen, 12 V DC
DX32	4 × 8 kanavan moduulipaikka	moduulien mukaan	2 × DX	19″ 4U

Yhteensopivuus

Valmistajan mukaan laajennin toimii dLive-, Avantis-, SQ– ja SQ+-järjestelmien, 96 kHz:n Qu-mallien (Qu-5/6/7 ja Qu-5D/6D/7D) sekä AHM-prosessorien kanssa. AHM-16 ja AHM-32 tarvitsevat yhteyttä varten SQ SLink -optiokortin, AHM-64:ssä SLink on valmiina. dLiveen GX4816 kytketään gigaACE-kortin kautta. Muut lavarasiat ovat kategoriassa digitaaliset lavarasiat.

Usein kysyttyä

Toimiiko GX4816 dLiven kanssa?

Toimii. Valmistajan mukaan dLiveen tarvitaan gigaACE-kortti, jonka kautta GX4816 kytketään.

Voiko GX4816:een kytkeä ME-mikserit?

Valmistajan mukaan DX 2 -portti on yhteensopiva ME-järjestelmän kanssa, kun mikserinä on Avantis tai SQ.

Toimiiko GX4816 kaikkien Qu-mikserien kanssa?

Valmistajan mukaan vain 96 kHz:n Qu-mallien kanssa, eli Qu-5, Qu-6 ja Qu-7 sekä niiden D-versiot.

Näytä valmistajan sivu

Tekniset tiedot

Mikrofoni-/linjatulot	48 × XLR, balansoitu, 48 V phantom ja merkkivalo per tulo
Etuasteen vahvistus	+5…+60 dB, 1 dB:n askelin, tallennettava
PAD	-20 dB, aktiivinen
Suurin tulotaso	+30 dBu (PAD päällä)
Mic EIN	-127 dB (150 Ω lähde)
Lähdöt	16 × XLR, balansoitu, relesuojattu
Suurin lähtötaso	+21 dBu
Liitännät	GX (lukittava EtherCON) + 2 × DX
Näytetaajuus	96 kHz
Kaapelipituus	enintään 100 m; Qu-mikserin SLink-yhteydelle valmistaja ilmoittaa Cat6a STP -kaapelin ja enintään 80 m
Virransyöttö	100–240 V AC, 50/60 Hz, enintään 80 W (IEC)
Käyttölämpötila	0–40 °C
Mitat (L × S × K)	481,6 × 255 × 229,5 mm (5U, räkkikorvat)
Paino	8 kg
