Allen & Heath DX32 – modulaarinen I/O-laajennus 4 × 8 kanavaa

Modulaarinen 4U-laajennin, jonka neljään korttipaikkaan kootaan analogisia tai AES-digitaalisia tulo- ja lähtömoduuleja. Kahdennettu yhteys ja kahdennettava virtalähde sopivat kriittisiin kohteisiin.

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

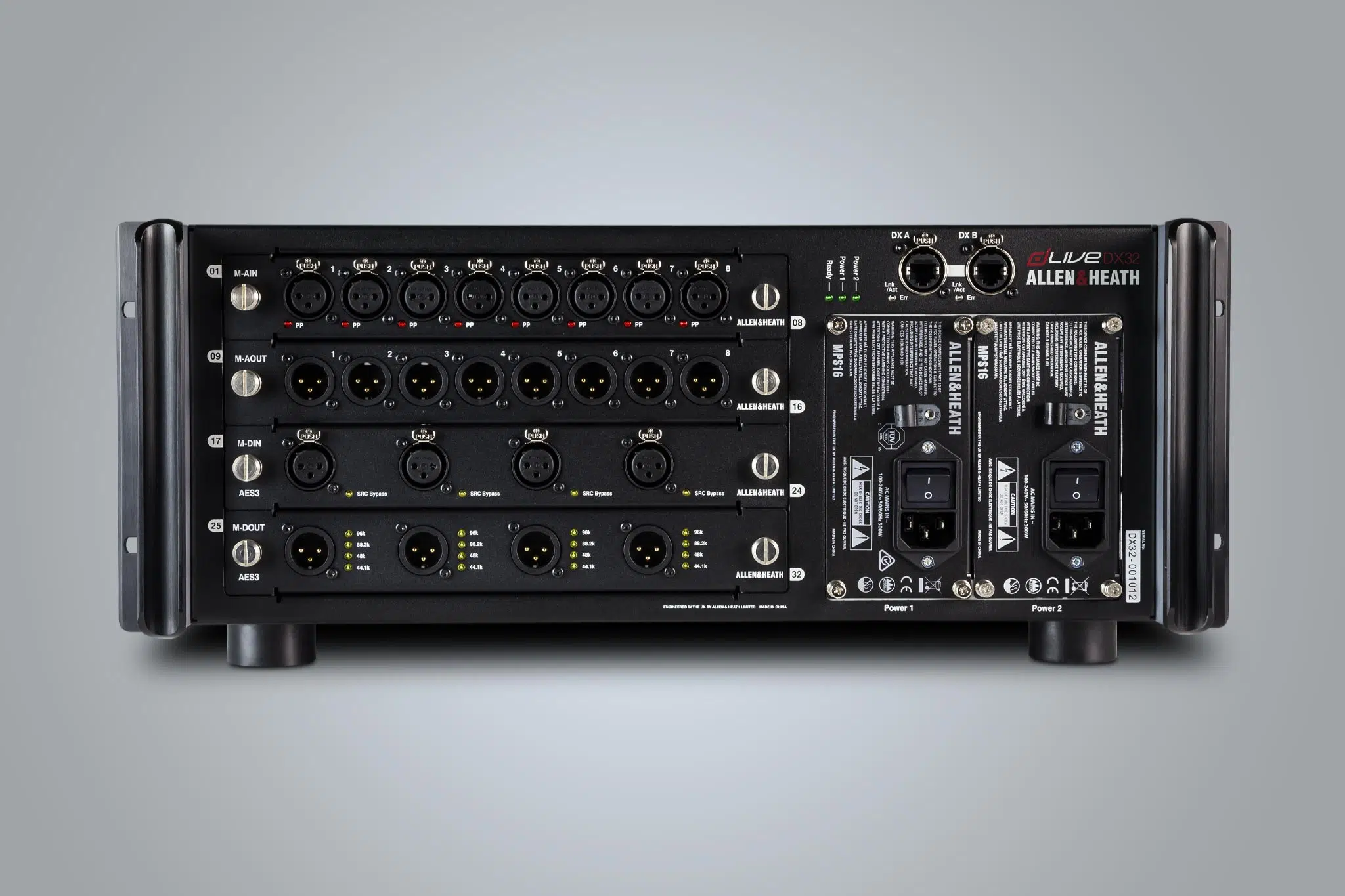

Allen & Heath DX32 on modulaarinen 96 kHz:n I/O-laajennus, jossa on neljä 8-kanavaista korttipaikkaa. Paikkoihin voi asentaa minkä tahansa yhdistelmän analogisia tai AES-digitaalisia tulo- ja lähtömoduuleja, myös PRIME-sarjan moduuleja. Yhteys mikseriin kuljettaa enintään 32 × 32 kanavaa. LHE:n vanhassa nimessä tuote on DLIVE-DX32.

dLive S Class -järjestelmään DX32 kytketään kahdennetulla Cat5-yhteydellä, dLive C Class-, Avantis-, SQ- ja AHM-64-järjestelmiin yhdellä kaapelilla. Vakiona on yksi MPS16-virtalähde, ja toisen voi lisätä kahdennetuksi, kuumana vaihdettavaksi virtalähteeksi. Laitteen voi asentaa räkkiin tai käyttää lattialla muovijalkojen varassa.

Tärkeimmät ominaisuudet

4 korttipaikkaa, kuhunkin 8-kanavainen tulo- tai lähtömoduuli
Enintään 32 × 32 kanavaa 96 kHz:llä
Kahdennettu Cat5-yhteys dLive S Classiin, muihin järjestelmiin yksi kaapeli
Kahdennettava, kuumana vaihdettava MPS16-virtalähde
Viive +8 näytettä DX-hyppyä kohden
19″ 4U (räkkikorvat mukana), 433 × 290 × 177 mm, 10,5 kg

DX32-moduulit

Moduuli	Tyyppi	Kanavat
Mic/Line Input	mikrofoni-/linjatulo	8 × XLR
PRIME Input	mikrofoni-/linjatulo, 32-bittinen AD	8 × XLR
Line Output	linjalähtö	8 × XLR
PRIME Output	linjalähtö, 32-bittinen DA	8 × XLR
AES Digital Input	AES3-tulo	4 × stereo
AES Digital Output	AES3-lähtö	4 × stereo

Everything I/O -laajentimet rinnakkain

Malli	Tulot	Lähdöt	Liitännät	Rakenne
GX4816	48 × XLR mic/line	16 × XLR	GX + 2 × DX	19″ räkki, 5U
DX168	16 × XLR mic/line	8 × XLR	2 × DX	kannettava, kumipuskurit
DX164-W	16 × XLR mic/line	4 × XLR	2 × DX	seinä tai lattiakaivo
DX012	–	12 × XLR (analoginen tai AES)	2 × DX	19″ 1U
DX88-P	8 × mic/line, Phoenix	8 × linja, Phoenix	2 × DX	puolen räkin levyinen, 12 V DC
DX32	4 × 8 kanavan moduulipaikka	moduulien mukaan	2 × DX	19″ 4U

Yhteensopivuus

Valmistajan mukaan laajennin toimii dLive-, Avantis-, SQ– ja SQ+-järjestelmien, 96 kHz:n Qu-mallien (Qu-5/6/7 ja Qu-5D/6D/7D) sekä AHM-prosessorien kanssa. AHM-16 ja AHM-32 tarvitsevat yhteyttä varten SQ SLink -optiokortin, AHM-64:ssä SLink on valmiina. Useampia laajentimia voi koota DX Hubiin, johon DX32 vie yhden DX-portin.

Lisävarusteet

Toinen MPS16-virtalähde kahdentaa virransyötön. Moduulit tilataan erikseen (taulukko yllä).

Usein kysyttyä

Mitä moduuleja DX32:een saa?

Analogiset mikrofoni-/linjatulot ja linjalähdöt (vakio- ja PRIME-versiot) sekä AES3-tulot ja -lähdöt. Kussakin moduulissa on 8 kanavaa.

Voiko DX32:n virransyötön kahdentaa?

Voi. Valmistajan mukaan toinen MPS16-virtalähde toimii kahdennettuna ja kuumana vaihdettavana.

Toimiiko DX32 muidenkin kuin dLive-mikserien kanssa?

Toimii. Valmistajan mukaan DX32 sopii Avantis-, SQ-, 96 kHz:n Qu- ja AHM-järjestelmiin.

Näytä valmistajan sivu

Tekniset tiedot

Korttipaikat	4 × 8 kanavaa (analogiset, AES- ja PRIME-moduulit)
Kanavamäärä	enintään 32 × 32, 96 kHz
Liitännät	2 × DX (EtherCON), kahdennettu yhteys dLive S Classiin
Viive	+8 näytettä DX-hyppyä kohden
AD/DA	24-bittinen delta-sigma (vakiomoduulit)
Virtalähde	MPS16, kuumana vaihdettava, kahdennettavissa
Tehonkulutus	enintään 300 W (MPS16 V1) / 250 W (MPS16 V2)
Kaapelipituus	enintään 100 m
Käyttölämpötila	0–35 °C (MPS16 V1), 0–40 °C (MPS16 V2)
Koko	19" 4U, räkkikorvat mukana
Mitat (L × S × K)	433 × 290 × 177 mm
Paino	10,5 kg
