Allen & Heath DX88-P – 8/8 I/O-laajennus Phoenix-liittimin

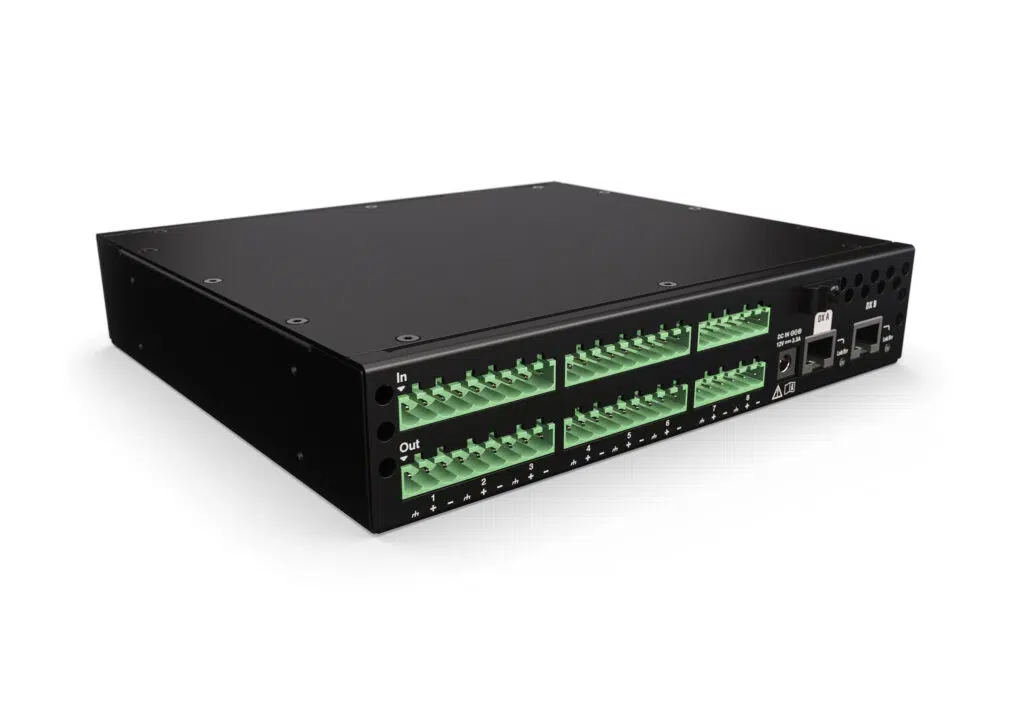

Allen & Heath DX88-P on 96 kHz:n I/O-laajennus, jonka 8 mikrofoni-/linjatuloa ja 8 lähtöä ovat irrotettavissa Phoenix- eli euroblock-liittimissä. Se on tehty kiinteisiin asennuksiin, joissa kaapelit kytketään ruuviliittimiin XLR-liittimien sijaan.

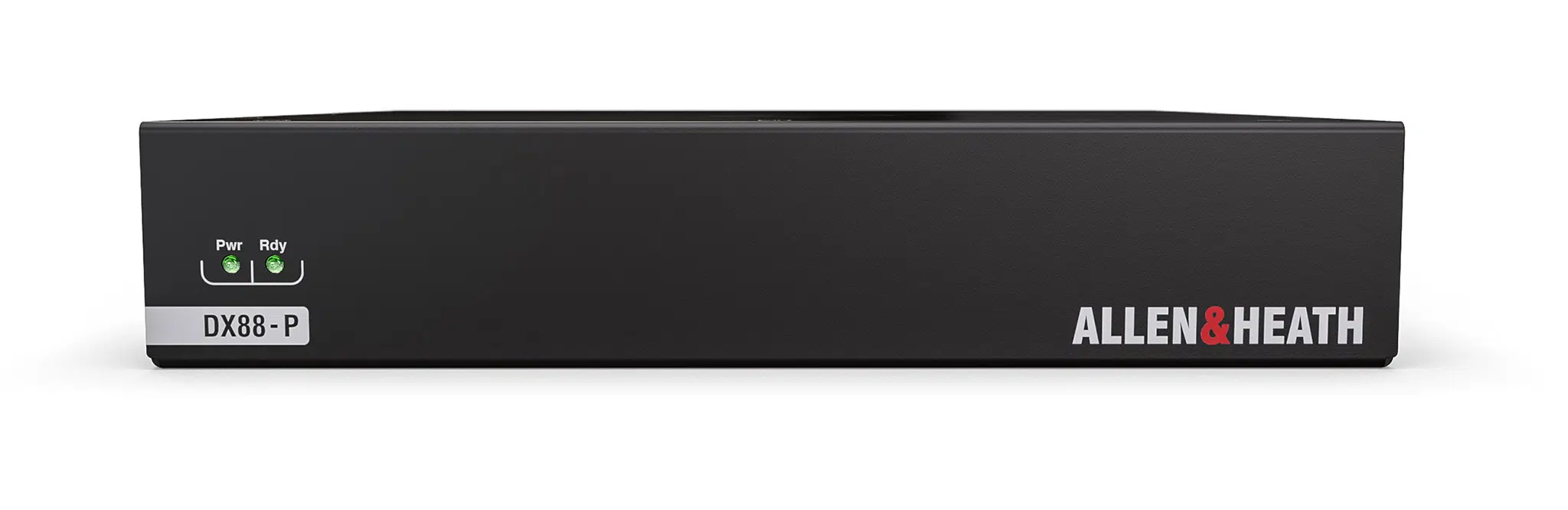

Laite on puolen räkin levyinen, ja sen voi sijoittaa vapaasti, pöydälle tai lisävarusteena saatavalla räkkisarjalla 19″ räkkiin, jolloin kaksi DX88-P:tä mahtuu yhteen räkkiyksikköön. Kaksi DX-porttia mahdollistavat kahden laajentimen ketjuttamisen yhdellä kaapelilla mikseriin. Valmistajan mukaan järjestelmässä voi olla enintään 8 DX88-P-yksikköä.

Tärkeimmät ominaisuudet

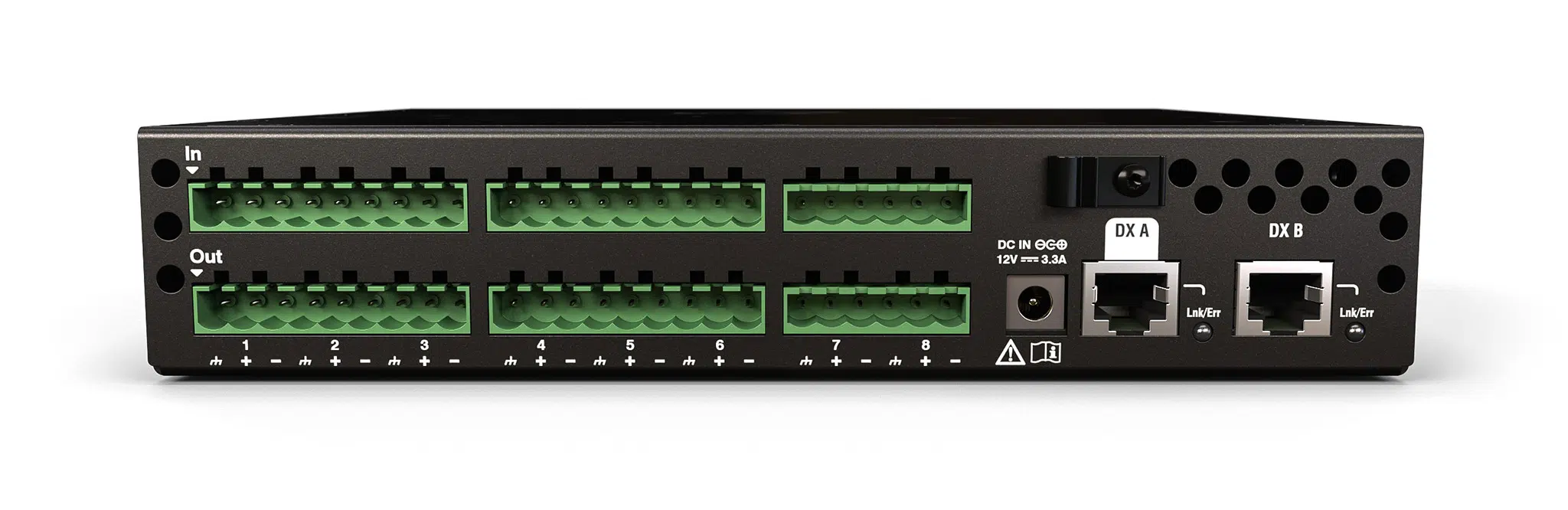

• 8 balansoitua mikrofoni-/linjatuloa Phoenix-liittimin, 48 V phantomsyöttö
• Etuaste +5…+60 dB 1 dB:n askelin, aktiivinen -20 dB PAD, tallennettava
• 8 balansoitua lähtöä Phoenix-liittimin, nimellistaso +4 dBu
• DX A ja DX B (cascade-ketjutus)
• Virta ulkoisesta 12 V DC -virtalähteestä (mukana), enintään 39,6 W
• 216,5 × 195,4 × 42,8 mm, 1,51 kg

Everything I/O -laajentimet rinnakkain

Yhteensopivuus

Valmistajan mukaan laajennin toimii dLive-, Avantis-, SQ– ja SQ+-järjestelmien, 96 kHz:n Qu-mallien (Qu-5/6/7 ja Qu-5D/6D/7D) sekä AHM-prosessorien kanssa. AHM-16 ja AHM-32 tarvitsevat yhteyttä varten SQ SLink -optiokortin, AHM-64:ssä SLink on valmiina.

Usein kysyttyä

Millä liittimillä DX88-P:n tulot ja lähdöt kytketään?

Irrotettavilla Phoenix- eli euroblock-ruuviliittimillä. Laitteessa ei ole XLR-liittimiä.

Voiko DX88-P:n asentaa räkkiin?

Voi. Valmistajan räkkisarjalla yhteen räkkiyksikköön mahtuu kaksi DX88-P:tä, ja toisen puolen voi peittää, jos yksikköjä on vain yksi.

Miten DX88-P saa virtansa?

Mukana tulevasta 12 V DC -virtalähteestä. Tehonkulutus on enintään 39,6 W.
