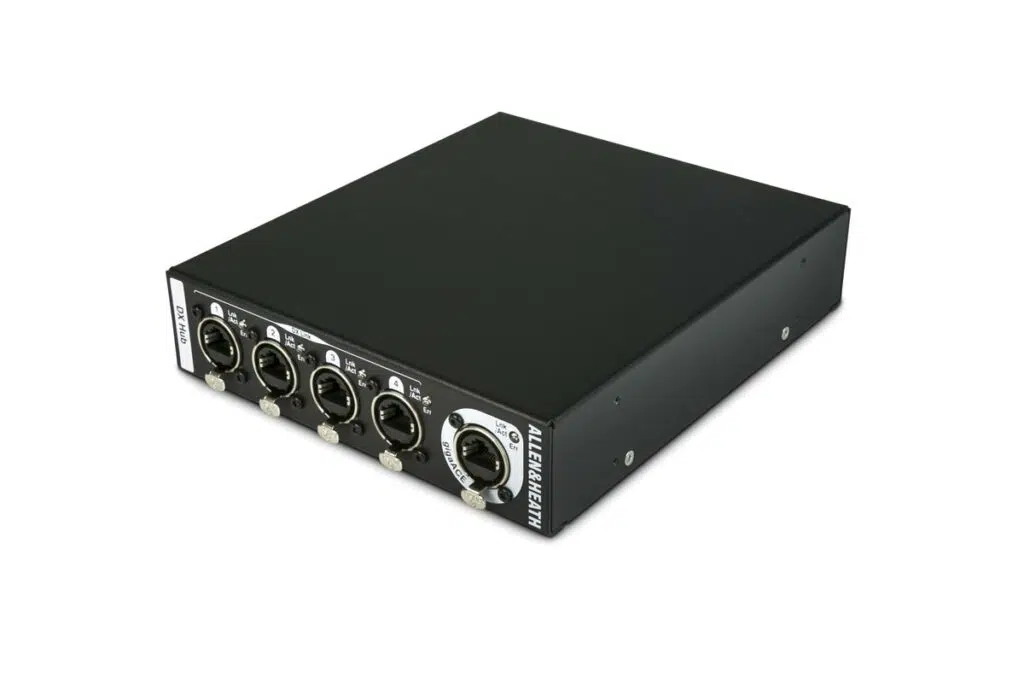

Allen & Heath DX Hub – 4-porttinen DX-keskitin

Allen & Heath DX Hub on DX-laajentimien keskitin. Siinä on neljä DX-porttia, joista jokainen siirtää 32 × 32 kanavaa 96 kHz:llä. Yhteen porttiin voi kytkeä kaksi DX168-, DX164-W- tai DX012-laajenninta tai yhden DX32:n, joten yhdellä keskittimellä mikseriin saa enintään kahdeksan laajenninta. LHE:n vanhassa nimessä tuote on DX-HUB/X.

Mikseriin DX Hub liitetään yhdellä kaapelilla: AHM-, SQ-, Qu- ja Avantis-järjestelmiin SLink-yhteydellä, dLiveen ja Avantisiin myös gigaACE-kortilla. Valmistajan mukaan kahdella DX Hubilla yhteyden voi kahdentaa, mutta vain dLive-järjestelmässä.

Tärkeimmät ominaisuudet

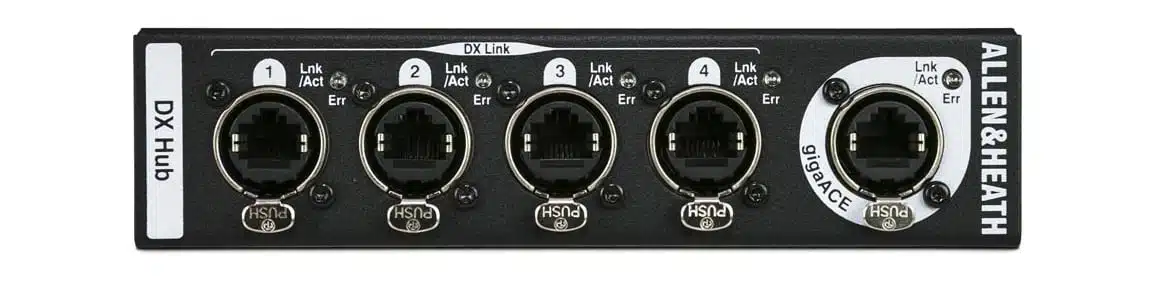

• 4 DX-porttia, kukin 32 × 32 kanavaa 96 kHz:llä
• Enintään 8 DX-laajenninta, yhteensä enintään 128 tuloa ja 64 lähtöä
• Yksi runkokaapeli mikseriin (SLink tai gigaACE)
• Kahdennettu yhteys kahdella keskittimellä (vain dLive)
• 1U, puolen räkin levyinen, 171 × 203 × 43 mm, 1,2 kg

Laajentimet, jotka kytketään DX Hubiin

Yhteensopivuus

Valmistajan mukaan DX Hub toimii AHM-, SQ– ja SQ+-, Qu– (96 kHz:n mallit) ja Avantis-järjestelmien kanssa SLink-yhteydellä sekä dLive– ja Avantis-järjestelmien kanssa gigaACE-kortilla.

Lisävarusteet

FULLU-RK19-räkkisarjalla DX Hub asennetaan 19″ räkkiin. Samaan räkkiyksikköön mahtuu kaksi DX Hubia tai DX Hub ja GPIO.

Usein kysyttyä

Montako laajenninta DX Hubiin voi kytkeä?

Enintään kahdeksan: kaksi DX168:aa, DX164-W:tä tai DX012:ta per portti, tai yksi DX32 per portti.

Tarvitseeko dLive lisäkortin DX Hubia varten?

Tarvitsee. Valmistajan mukaan DX Hub liitetään dLiveen gigaACE-kortin kautta.
